Circuito de campainha musical simples

Relacionados

Um circuito de campainha musical muito simples pode ser construído e instalado em residências, o design apresenta uma opção de chip de música substituível e uma duração de toque ajustável, conforme a preferência do usuário, aprenderemos todo o procedimento do circuito no artigo a seguir.

Hoje podemos encontrar uma enorme variedade de campainhas no mercado em todas as formas, tamanhos e especificações, e temos todas as opções para escolher a certa para a nossa casa.

Encontrando a campainha certa

No entanto, procurar a campainha certa que tenha o som mais agradável de acordo com nossa preferência pode ser bastante tedioso e normalmente tendemos a sucumbir às opiniões e escolhas do varejista e, finalmente, compramos o que os lojistas nos recomendam.

A ideia da campainha musical apresentada aqui é simples e ainda oferece ao usuário algumas características muito úteis que normalmente estão ausentes mesmo nos modelos de campainha mais sofisticados disponíveis prontos no mercado.

Operação do Circuito

O circuito proposto permite que o usuário selecione a ficha musical de sua preferência que pode ser substituída por outra sempre que o usuário precisar, apenas para variar.

Outro recurso útil é a duração do som da campainha, que é ajustável aqui, e o usuário tem a facilidade de determinar por quanto tempo a campainha deve tocar uma vez que o botão da campainha é pressionado e liberado.

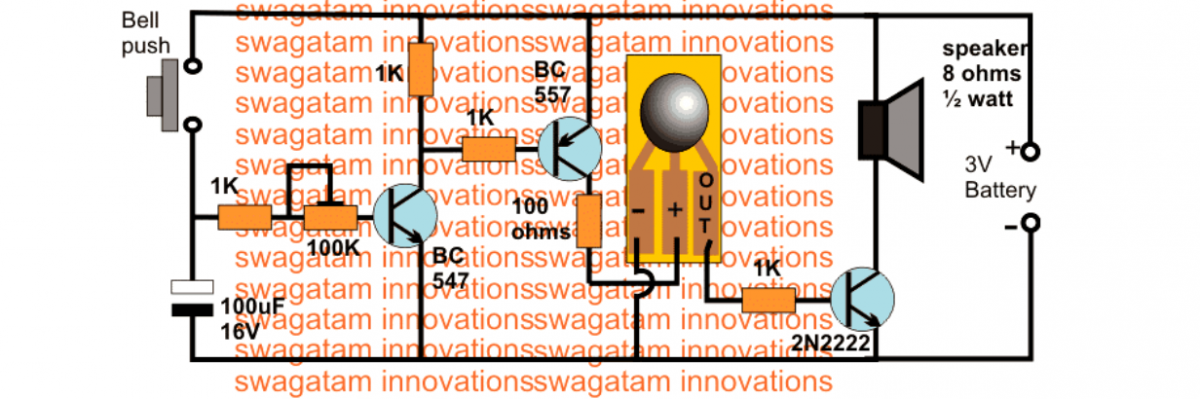

Diagrama de circuito

IMG 6245C4CAA5A4F
CIRCUITO DE CAMPAINHA MUSICAL SIMPLES 7

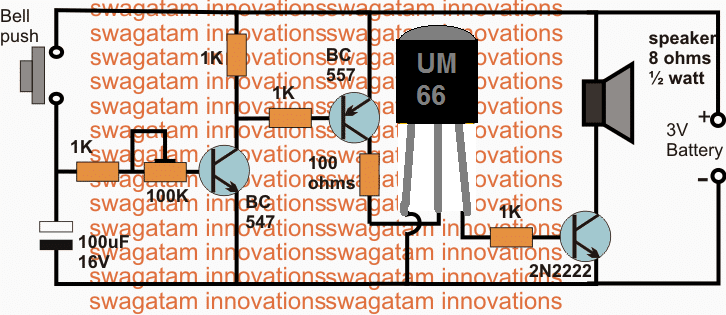

Usando UM66

O diagrama a seguir mostra como um gerador de tom musical UM66 IC pode ser usado para aplicação de campainha

IMG 6245C4CB64696

O diagrama acima representa o circuito de campainha musical proposto, as várias etapas podem ser compreendidas com a seguinte explicação.

O transistor BC547 juntamente com o pré-ajuste associado e o capacitor de 100uF formam um circuito simples de temporizador de atraso OFF, onde o pré-ajuste e o capacitor determinam o atraso para o qual a saída de som pode ser sustentada uma vez que o botão indicado é pressionado momentaneamente.

Função BC557

O transistor BC557 funciona como um interruptor e aciona ON/OFF em resposta à condução do estágio BC547.

O coletor do BC557 pode ser visto ligado a um COB que é a sigla para Chip On Board device, que é um IC de música embutido. Este IC é programado internamente para produzir a sintonia especificada assim que um potencial de 3V é aplicado em seus terminais de alimentação. O sinal sonoro é adquirido da tira de layout de cobre da extrema direita do chip.

Como a saída do COB pode ser muito baixa em corrente, ele precisa de uma amplificação antes que o som programado possa se tornar alto e audível em uma determinada área.

O terceiro transistor 2N2222 está posicionado para aceitar os sinais sonoros fracos do COB e amplificá-lo pelo alto-falante de 8 ohms conectado.

Demonstração em vídeo:

video is-provider-youtube wp-embed-aspect-16-9 wp-has-aspect-ratio">
YouTube video

Como funciona o COB (Chip on Board)

Esses COBs estão amplamente disponíveis no mercado de peças de reposição eletrônicas hoje, e vêm com uma gama diversificada de músicas diferentes, como melodias de Natal, músicas de aniversário, músicas de ano novo, músicas de parabéns, sons de animais e muitas outras formas de fala personalizadas, dependendo as especificações dos usuários.

Caso você não consiga encontrar esses chips, uma alternativa decente pode ser o IC UM66, que é muito popular e facilmente disponível no mercado em qualquer lugar do mundo ou também pode ser adquirido em qualquer loja eletrônica online.

O botão mostrado anexado ao circuito deve substituir o botão da campainha inicial e pode ser estendido a qualquer distância, isso não afetará o desempenho do circuito.

Quando o botão de pressão é pressionado, o BC547 liga e continua a conduzir mesmo depois que o interruptor é liberado devido à energia armazenada dentro do capacitor de 100uF.

O transistor BC557 responde a isso e também liga fornecendo o potencial de 3V necessário para o COB conectado, que agora começa a zumbir com a peça incorporada da sintonia programada.

O sinal musical do COB é encaminhado para o próximo transistor de potência do amplificador, que amplifica instantaneamente os sinais de música que acionam o alto-falante conectado com um som alto de campainha musical.

A música continua apenas enquanto o capacitor de 100uF é capaz de sustentar, e a música para assim que o 100uF é completamente descarregado.

A predefinição de 100k pode ser definida de acordo com a preferência do usuário para habilitar a duração desejada da melodia musical em resposta a cada toque no botão da campainha.

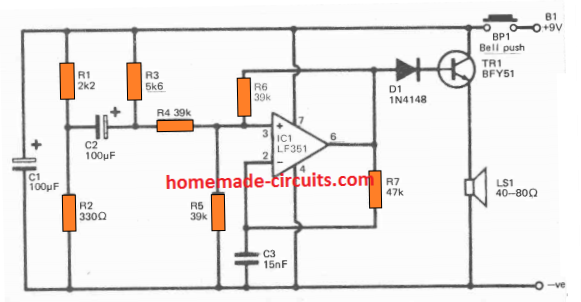

Circuito de campainha de porta

IMG 6245C4CBB41D5
CIRCUITO DE CAMPAINHA MUSICAL SIMPLES 8

O circuito de campainha da porta acima produzirá um zumbido agudo sempre que o botão for pressionado por qualquer hóspede na porta.

Este design é adequado para usuários que não desejam ter um som musical, preferem um tipo de som de campainha que sustenta apenas enquanto o botão permanecer pressionado.

O circuito é basicamente um oscilador de onda quadrada construído em torno do amplificador operacional LM351. Você pode realmente usar qualquer amplificador operacional em vez do especificado.

As partes C3, R7 decidem a frequência de oscilação que, por sua vez, produz o som da campainha da porta no alto-falante conectado.

TR1 também pode ser substituído por qualquer transistor NPN de 1 amp se o número especificado não estiver disponível.
