Circuito de amplificador de áudio de 6 watts com TDA1011

Um circuito amplificador de áudio de 6 watts muito simples, mas útil, que usa o IC TDA1011 é explicado no seguinte artigo, que pode ser construído por um novo hobby e usado para amplificar músicas de diferentes fontes, como telefones celulares, rádios FM, campainhas etc. .

Por: Dhrubajyoti Biswas.

Um circuito amplificador de áudio integrado monolítico TDA1011 é usado especialmente para sistemas de gravação ou rádio portátil. O TDA1011 tem o poder de fornecer até 4W com uma impedância de carga de 4W.

O dispositivo também pode atingir 6W em 4W, onde o suprimento seria de 16V nas aplicações que são alimentadas à rede.

A fonte máxima permitida de TDA1011 é 24V. É por esse motivo que o dispositivo é muito adequado para sistemas CA e CC.

Além disso, as fontes de baixa tensão de 3V e 6V permitem aplicativos que são executados em 6V.

O TDA1011 vem com vários recursos.

Estamos:

a) Baseado em SIL, que permite fácil montagem do dispositivo;

b) a potência e o pré-amplificador são separados;

c) a potência de saída é alta;

d) possui proteção térmica;

e) a impedância de entrada é alta;

f) a drenagem atual é baixa;

g) gera menos ruído nas frequências de rádio.

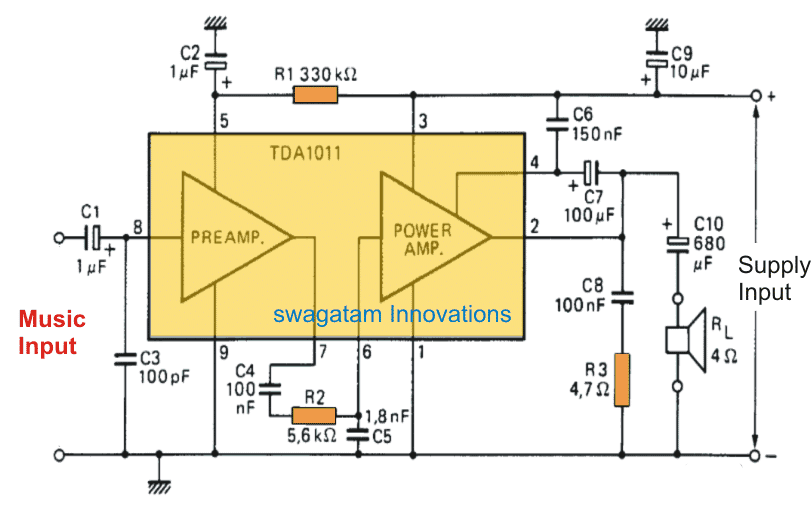

Circuito de amplificador de áudio de 6 watts com TDA1011

As especificações técnicas

Outras especificações elétricas para o circuito amplificador de 6 watts proposto pelo TDA1011 são as seguintes:

  1. A corrente máxima de saída é de até 3 amperes
  2. A distorção harmônica total é de 1,5 watts
  3. A resposta de frequência está dentro de 60Hz e 15kHz

Design do dissipador de calor

Como qualquer outro IC de amplificador, o TDA1011 também precisará de um dissipador de calor para funcionar de maneira ideal sob condições de carga total, ou seja, altos volumes.
Suponha que a tensão de alimentação seja 12V e, de acordo com o cálculo padrão, um dissipador de calor hetas de 39 K / w seria suficiente para manter o IC col e operar de maneira confiável, independentemente das condições de carga.



FONTE

Nota: Este foi traduzido do Inglês para português (auto)

Pode conter erros de tradução
