Neste artigo vamos ver como construir um circuito amplificador de microfone com o amplificador operacional LM324. Este circuito pode ser usado como um bom pré-amplificador para projetos de áudio.
Selecionando um Opamp
O coração do circuito amplificador de microfone é um amplificador operacional LM324 que é um amplificador operacional quad moldado em um único IC. Vamos usar um deles para o nosso projeto. Os leitores podem experimentar diferentes amplificadores operacionais, como IC 741 etc ou IC LM321.
O microfone é um dispositivo que converte ondas sonoras em sinais elétricos. Mas o sinal elétrico bruto do microfone não é suficiente para processar os sinais do seu projeto.
Um microfone típico usado para projetos de hobby pode fornecer aproximadamente 0,02 V pico a sinal de pico, o que é insuficiente para detectar por um IC ou microcontrolador. Para produzir um sinal de tensão mais alta, precisaríamos de um amplificador.
Ganho de um OpAmp
A principal vantagem de um amplificador baseado em amplificador operacional é que podemos ajustar o ganho alterando os valores específicos do resistor.
O ganho do amplificador mostrado é dado por:
Ganho=1+ (R2/R1)
Se estivermos conectando um fone de ouvido na saída, precisamos de pelo menos 2V pico a sinal de pico para ouvir uma quantidade razoável de som. Então, precisamos amplificar o sinal dado em pelo menos 100 vezes.
Saída = 0,02 V x 100 = 2 V
A quantidade ou os tempos pelos quais você amplificará o sinal de entrada é chamado de “ganho”. Aqui o ganho é 100. É um valor adimensional, portanto não há unidade.
O design:
Recomenda-se manter o valor R1 constante para iniciantes e alterar o valor R2 para ajustar o ganho.
Aqui estamos mantendo o valor de R1 como 1K ohm e R2 como 100K ohm. Aplicando a fórmula de ganho, obtemos 100 como resultado.
Ganho = 1+ (100K/1K) = 101 (Ganho)
Portanto, se você for conectar algo mais poderoso, como um alto-falante pequeno, talvez seja necessário aumentar ainda mais o ganho.
Lembre-se sempre, você não pode obter algo mais do nada, portanto, precisamos aplicar tensão suficiente na entrada.
Se você precisa de um pico a pico de 10V, você precisa aplicar pelo menos 12V; caso contrário, o recorte pode ocorrer na saída. Isso pode não fornecer uma saída de som boa e limpa.
O circuito amplificador de microfone proposto pode amplificar o sinal de entrada milhares de vezes; isso não significa que você pode dirigir um alto-falante de home theater.
Este circuito pode simplesmente emitir a corrente na faixa de mA. Se você precisar acionar esses alto-falantes volumosos, poderá precisar de uma corrente maior que 1 ampere.
Diagrama de pinos:

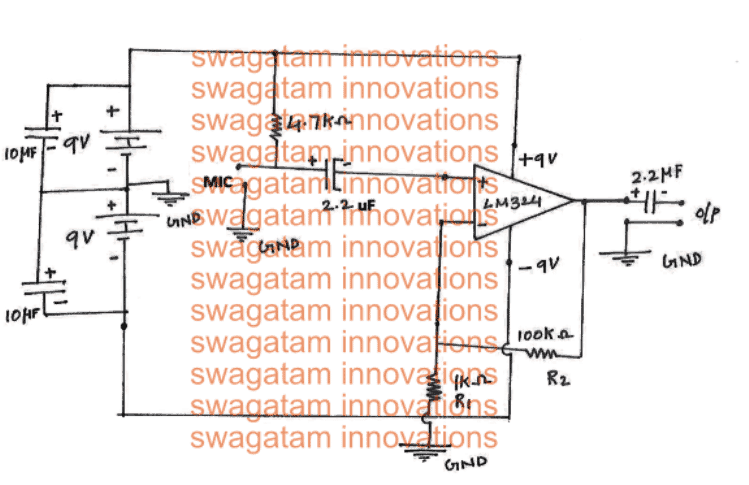

Diagrama de circuito:
A fonte de alimentação é uma fonte de alimentação diferencial, que consiste em duas baterias de 9V acopladas com capacitores para uma potência suave e com menos ruído. O capacitor de 2,2uF é para eliminar a tensão CC que entra no IC.
O resistor de 4,7K ajuda a alimentar o microfone. R1 e R2 é o resistor de ajuste de ganho, você pode calcular seus próprios valores. O capacitor de 2,2uf na saída é para truncar os componentes DC.
Circuito amplificador MIC usando dois transistores
Microfones dinâmicos de cristal e alta impedância normalmente não nos permitem usá-los com fios longos, exceto quando um certo transformador de acoplamento é introduzido. Isso ocorre porque o ruído de zumbido e outras captações perdidas podem entrar na linha. Mas um minitransformador pode ser realmente muito caro, principalmente quando é necessária uma resposta de alta fidelidade.
A ideia abaixo representa uma técnica que nos permite usar o pré-amplificador mesmo em distâncias maiores da fonte de entrada de música ou fala. Este pré-amplificador é instalado na extremidade do microfone que funciona como um transformador de correspondência de impedância (alta para baixa) e simultaneamente apresenta um ganho de tensão útil.
Este circuito não é convencional porque a potência para o pré-amplificador é extraída do amplificador de potência principal e é fornecida através do mesmo acorde dinâmico coaxial comum.
SUPRIMENTO DE PRÉ-AMPLIAÇÃO

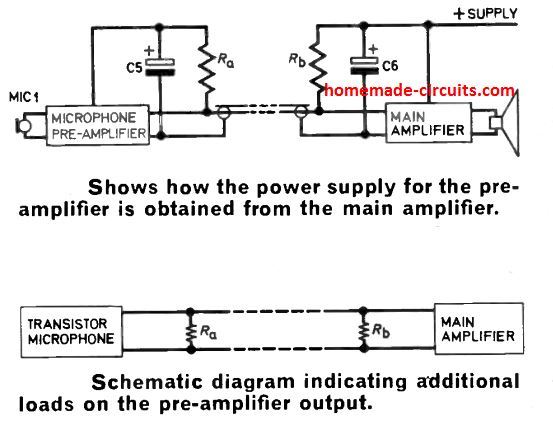

A figura a seguir mostra os detalhes operacionais básicos do projeto.
Vamos primeiro imaginar a alimentação do pré-amplificador vindo da unidade amplificadora de potência principal.
Os resistores Ra e Rb estabelecem a voltagem fornecida ao pré-amplificador. Consequentemente, quando o pré-amplificador consome uma corrente de 1 amp, a tensão que chega ao pré-amplificador pode ser calculada por
V pré-amplificador = Vs – I(Ra + Rb)
onde V é a tensão de alimentação. O pré-amplificador detalhado neste artigo foi criado para funcionar com alimentação de 10V.
A corrente necessária é de 2mA. Se considerarmos que a tomada de tensão no amplificador principal é Vs e se Ra for igual a Rb, a equação acima simplifica para
Ra = Rb = 250(Vs – 10) ohms
Pode ser importante notar neste estágio que esta abordagem específica de adquirir a tensão de alimentação do amplificador principal deve ser aplicada apenas com amplificadores de transistor de baixa tensão com uma tensão mais alta de 50V.
O protótipo foi destinado a amplificadores que trabalham com alimentação de 20V. Qualquer amplificador transistorizado semelhante com este tipo de alimentação pode ser empregado.
Thefeore considerando a alimentação do amplificador é 20V então
Ra = Rb = 2,5K ou simplesmente 2,2K, mesmo esse valor não é tão crítico, mas não inferior a isso.
