Circuito de armas ultrassônicas (USW)

O post discute um circuito simples de pistola ultrassônica, também chamado de USW, que usa peças muito comuns como IC 555 e alguns outros componentes passivos para gerar o som ultrassônico necessário para o piercing na orelha.

Controle de crime com USW

Com o aumento do crime na sociedade atual, especialmente contra as mulheres, portar algum tipo de arma eficaz tornou-se um imperativo.

No entanto, manter armas como uma pistola pode ser muito arriscado e perigoso, pois pode levar à morte ou ferimentos graves e levar a intervenções legais.

Uma ótima opção que pode ser tão eficaz nesses casos, mas que não atravessa fronteiras perigosas, pode ser um USW ou uma arma ultrassônica.

O que é um USW?

UMA USW é um dispositivo ou circuito eletrônico projetado para gerar perfurações no ouvido, frequências desagradáveis ​​que podem causar efeitos intensamente irritantes ou dolorosos para o agressor. quando dirigido ao atacante humano ou animal.

Esse som devastador geralmente funciona em frequências amplificadas de cerca de 10 a 15 kHz, com um efeito arrebatador, semelhante ao som criado quando arranhamos a unha em um giz ou pau de calcário (amplifique-o 50 vezes).

Esses dispositivos USW já estão disponíveis no mercado, mas fabricar um em casa pode ser realmente divertido e útil.

Abaixo, você pode ver uma versão simples que incorpora um par de IC 555 para as ações planejadas. O circuito proposto para armas ultrassônicas pode ser entendido da seguinte forma:

Basicamente, os dois ICs são configurados como multivibradores astáveis, mas o da esquerda é usado como um gerador de rampa de subida e descida lenta ou gerador de ondas triangulares.

Operação em circuito

O IC 555 à direita é conectado como um gerador de alta frequência determinado pelo resistor de 1,5k, P2 e pelo capacitor de 0,01uF.

A rampa de desaceleração / desaceleração do outro lado do capacitor de 1uF do IC555 esquerdo é aplicada para controlar o pino de entrada nº 5 do estágio estável do IC555 do lado direito.

A integração acima resulta em uma tensão de varredura de alta frequência no pino nº 3 do IC direito que é alimentado no estágio do amplificador de corrente do transistor que consiste no transistor de potência D40D5 ou em qualquer outro equivalente NPN semelhante.

Essa corrente amplificada é ainda alimentada a um par de indutores que convertem a alta corrente em frequência de alta tensão, adequada para acionar transdutores piezoelétricos de alto impacto ou elementos de campainha.

Para os dois indutores paralelos, aqui incorporamos as primárias de um transformador comum de controlador de saída de áudio por rádio e o indutor serial pode ser de qualquer tipo, com o valor de cerca de 1000 uH.

S4 é o interruptor de pressão usado para ativar o circuito de corrida.

S1 é para selecionar a opção de efeito de varredura rápida ou lenta, enquanto S3 é a chave seletora de frequência, que será selecionada para definir a faixa de frequência ideal. P2 define a frequência final a ser entregue através da saída.

Ajuste de varredura de frequência

P1 é para corrigir as velocidades de varredura desejadas.

Todo o circuito opera em 18V, tensões mais baixas até 12V também podem ser testadas com bons resultados.

Uma bateria feita de células recarregáveis ​​de Ni-Cd é boa o suficiente para esta aplicação de pistola ultrassônica.

Toda a unidade deve ser instalada dentro de um invólucro de plástico fabricado fabricando tubos de plástico de forma que se assemelhe a um tipo de pistola com S4 posicionado na posição do botão de disparo.

O piezo deve ser montado na boca do funil e todo o conjunto deve ser fixado na ponta do cano da pistola fabricado anteriormente.

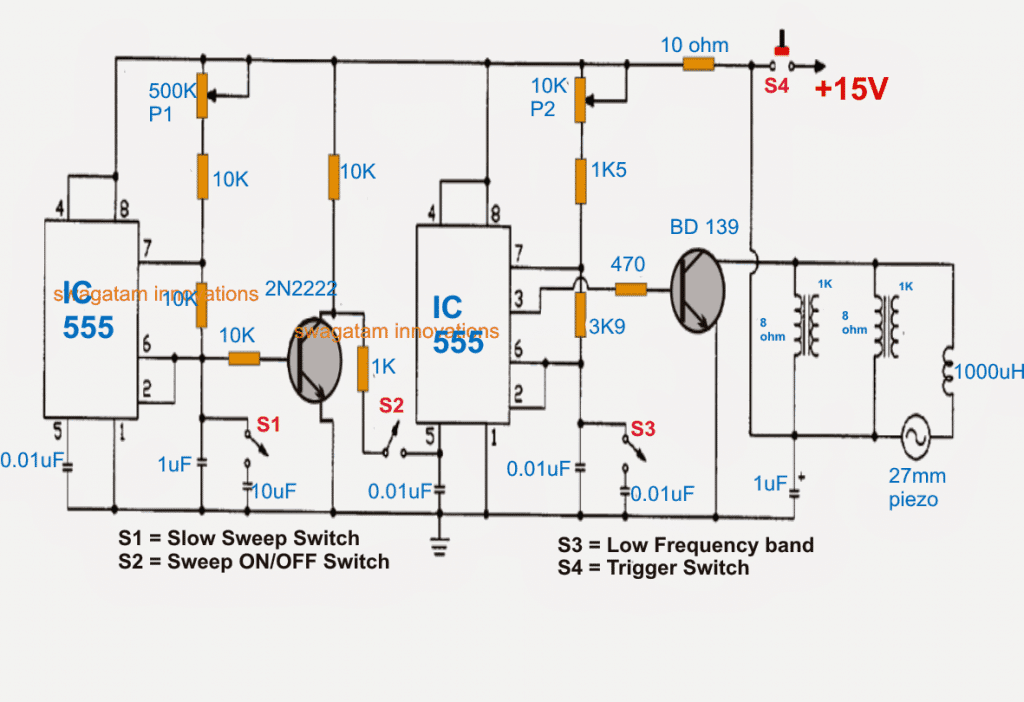

Diagrama do circuito do devastador sônico

diagrama de circuito de arma devastadora ultra-sônica

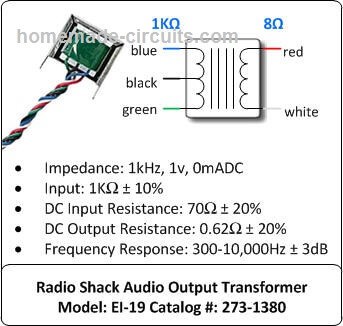

Detalhes da bobina do controlador do transdutor

detalhes da bobina do driver do transdutor

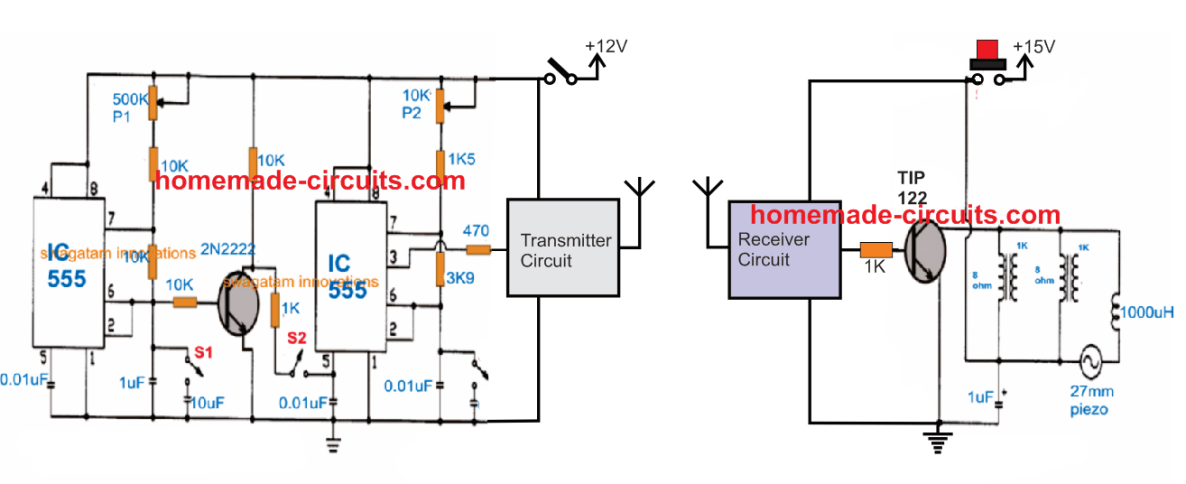

Como fazer um USW de longa distância

O projeto acima pode ser efetivamente usado para controle remoto de longa distância, configurando-o com um par de transmissor e receptor de RF FM como abaixo:

circuito sônico de longa distância devastador
