Circuito de controle de volume digital para cima/para baixo

O post explica um circuito de controle de volume digital simples usando o IC DS1668 que pode ser usado em amplificadores e todos os equipamentos de áudio para obter uma instalação de controle de volume para cima / para baixo pressionando o botão.

O que são reostatos eletrônicos

Os Dallasstats DS1668 e DS1669 são reostatos ou potenciômetros eletrônicos. Esses dispositivos apresentam 64 pontos de derivação consistentes possíveis sobre o array resistivo, pois são fornecidos com variações regulares de 10K, 50K e 100K ohms.

Os Dallasstats podem ser controlados por uma entrada de fechamento de contato do tipo mecânico ou uma entrada de meio digital eletrônico, por exemplo, uma CPU.

A colocação do limpador é feita sem o benefício de energia que poderia ser obtido por meio do uso de um conjunto de células de armazenamento EEPROM. A matriz de células EEPROM é definitiva para entender mais de 80.000 gravações.

O DS1668 e o DS1669 são diferentes nos pacotes de estilo em que estão disponíveis. O DS1668 pode ser obtido apenas em um pacote personalizado de 6 pinos com um botão de pressão individual integrado, conforme mostrado no desenho do pacote.

Função dos botões de pressão

O botão de pressão individual integrado oferece a entrada de controle mecanizada do ponto do limpador.

Além disso, uma entrada de alimentação digital, D, permite que o potenciômetro seja operado por um microcontrolador ou processador.

Os pinos do pacote suplementar incorporam a entrada de tensão positiva +V, a entrada de tensão negativa, -V, o limpador de resistor , RW, junto com o resistor alto . RH.

O DS1668 é classificado exclusivamente para aplicação de temperatura profissional (OTC a 70YC). O DS1669 pode vir pacotes IC convencionais, como um DIP de 300 mil de 8 pinos e um SOIC de 200 mil de 8 pinos. Como o DS1668, o DS1669 pode ser configurado para utilizar um botão individual ou entrada de fonte eletrônica.

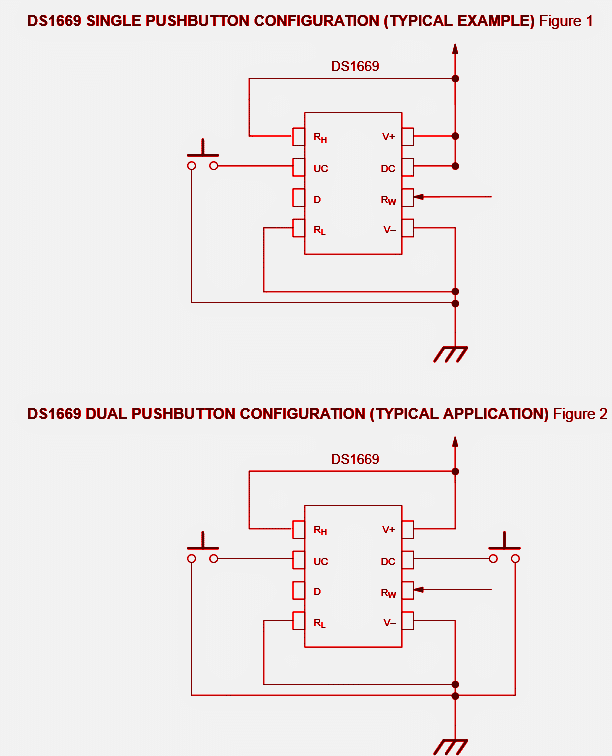

Isso é mostrado na Figura 1. Além disso, o DS1669 pode ser projetado para controlar em um arranjo de botão duplo que pode ser visto na Figura 2.

As pinagens do DS1669 possibilitam o uso de cada extremidade do potenciômetro RL, RH, juntamente com o limpador, RW. As entradas de controle consistem na entrada da fonte digital, D, na entrada do contato ascendente, UC, bem como na entrada do contato descendente, DC.

As pinagens de pacotes adicionais envolvem as entradas de alimentação positiva,+V e negativa, -V. O DS1669 pode ser encontrado em variações de temperatura profissionais ou industriais.

OPERACIONAL ESPECIFICAÇÕES

Os Dallasstats DS1668/DS1669 são regulados por meio de uma entrada de fechamento de contato ou por uma entrada de base digital.

O DS1668 foi projetado para funcionar a partir de apenas uma entrada de fechamento de contato (pushbutton) que pode ser incorporada no pacote personalizado de 6 pinos ou o produto pode ser alimentado pela entrada de alimentação digital (D).

O DS1669 pode ser controlado usando uma entrada de chave de pressão, chave de pressão combinada ou empregando a entrada de alimentação digital.

IMG 624377C86FBD7
