A estimulação elétrica nervosa transcutânea (TENS) é um termo normalmente referido ao uso de um tipo de tratamento não farmacológico ou não invasivo para neutralizar dores superficiais.
Como funciona a estimulação elétrica nervosa transcutânea
Pesquisas mostraram que TENs ajuda a controlar a dor tanto em mecanismos periféricos quanto centrais. Os mecanismos centrais incluem áreas da medula espinhal e tronco cerebral que são conhecidas por incorporar receptores opióides, serotoninérgicos e muscarânicos que podem ser efetivamente estimulados usando a implementação de TENS.
Em áreas periféricas, os TENs podem ajudar a induzir efeitos analgésicos em receptores como opióides e alfa2
noradrenérgico.
O processo envolve a aplicação de pulsos de baixa frequência DC muito baixa através de eletrodos na superfície da pele do paciente para ativar o controle da dor pretendido.
O método pode ser tentado aplicando diferentes faixas de frequência de tão baixo quanto 10 Hz até 50 Hz.
O circuito pode ser testado em dois modos, sendo o primeiro no modo de intensidade sensorial onde o paciente é capaz de sentir efeitos fortes, mas sem sensação de contração motora, e o segundo é através do modo de alta intensidade no qual as contrações motoras são induzidas, mas sem nenhuma dor relativa ou sensações fortes.
Normalmente, o modo de alta intensidade é implementado através de uma estimulação de alta frequência, enquanto a intensidade do motor é feita através de uma corrente elétrica de frequência relativamente baixa.
No entanto, pesquisas indicaram que os efeitos analgésicos podem ser liberados através de qualquer um dos modos acima, independentemente das intensidades ou variações da frequência.
Para ser mais preciso, uma TENs de baixa frequência pode ser responsável por iniciar os receptores μ-opióides na medula espinhal e no tronco cerebral, enquanto uma TENs de frequência mais alta pode ser usada para dar origem à ativação de receptores δ-opióides nas mesmas áreas. .
Outros desenvolvimentos sugerem que a aplicação de TENs pode efetivamente aliviar a dor devido às ações dos sistemas serotoninérgicos, noradrenérgicos, muscarínicos e ácido γ-aminobutírico (GABA)-érgicos
na analgesia com a aplicação de TENs de baixa ou alta frequência na pele do paciente.
Você também pode querer ler sobre este conceito de acupuntura eletrônica

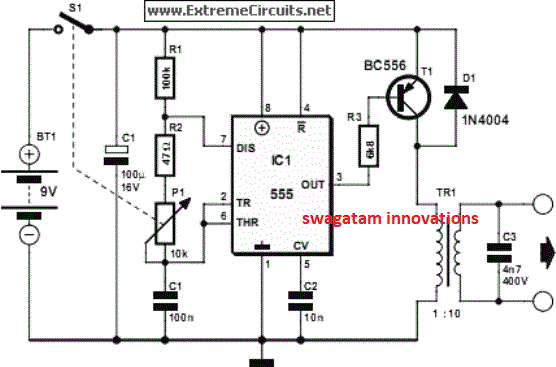

Um simples Circuito Estimulador Nervoso Transcutâneo pode ser visto na figura acima, usando o cavalo de trabalho IC 555 configurado em seu modo astável padrão
P1 é usado para produzir várias faixas de saídas de frequência em conjunto com variações nas larguras de pulso da frequência de saída para a implementação dos procedimentos TENs explicados acima. T1 é usado para produzir TENs no nível da tensão de alimentação para adquirir eficácia máxima.
O transformador pode ser qualquer transformador de áudio de saída de rádio comum ou feito enrolando 10:100 voltas 36 SWG fio super esmaltado em um pequeno núcleo de ferrite EE.
A saída do transformador pode ser disposta na forma de minúsculos bastões de cobre salientes, não muito afiados, mas suficientes o suficiente para criar uma leve impressão de escavação na pele e podem ser envolvidos na área afetada com alguma faixa coesiva adequada.
2) Circuito TENS para Estimulação de Múltiplos Nervos
O seguinte circuito foi solicitado por um dos visitantes dedicados deste blog, conforme abaixo:
“Estou procurando uma solução de circuito para talvez utilizar um par de ICs de exibição de gráfico de barras/pontos e pegar cada saída acionada e transformar essa saída em uma voltagem suficientemente alta para estimular as terminações nervosas.
As terminações nervosas são conectadas através de uma agulha condutora (aço inoxidável) fazendo contato íntimo com as referidas terminações nervosas. Tenho sofrido com ‘saltos’ convulsivos nas pernas quando relaxo e quando estou na cama.
Já fui a vários especialistas sem que eles me ajudassem. Eu tenho lido sobre TENS e acredito que isso poderia ser digno de um experimento. Há aparentemente muitas pessoas em todo o mundo que sofrem desta queixa.
Meus pensamentos são que, se eu alimentar um sinal variável de baixa amplitude na terminação nervosa, a estimulação baixa contínua pode anular os pulsos grandes que causam contração muscular instantânea. Acredito que vale a pena tentar.”

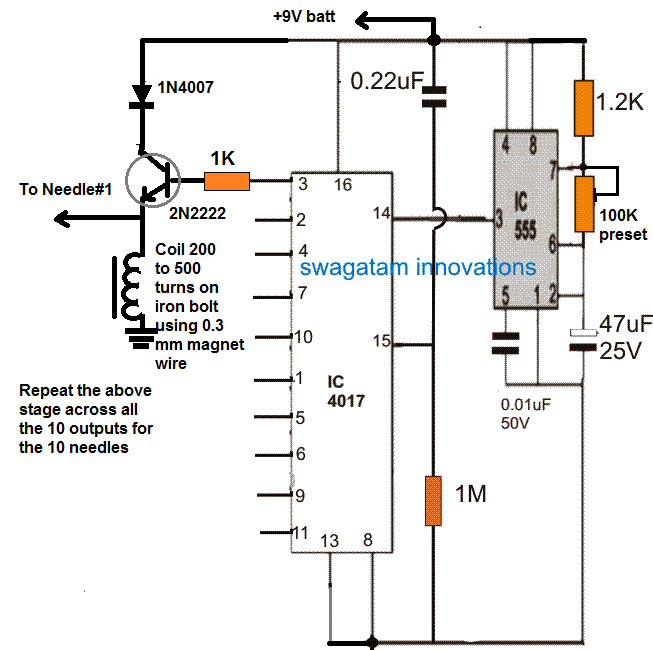

Diagrama de circuito
O circuito é baseado em um circuito de driver de modo de ponto sequencial IC 4017 e IC 555 simples. A saída do IC 4017 cria um pulso lógico alto de execução ou sequenciamento em suas 10 saídas em resposta aos relógios gerados pelo IC 555 astável em seu pino 14. Cada uma dessas saídas é configurada em um circuito transistor/indutor que atua como um pequeno conversor de impulso e converte o pulso de 9V em pulsos curtos de baixa corrente de 100V ou 120V.
As extremidades indicadas podem ser integradas com 10 agulhas individuais para a estimulação transcutânea necessária nas áreas musculares pretendidas.
A largura e a frequência do pulso podem ser controladas ajustando a predefinição de 100k.
Aviso: A dimensão da bobina e a tensão apresentadas acima são apenas valores assumidos e não foram confirmados. Experimentação séria pode ser necessária por meio de engenheiros médicos qualificados antes de implementar o dispositivo na prática.
