O post explica um circuito de filtro passa-baixa simples que pode ser usado em conjunto com amplificadores de subwoofer para adquirir cortes extremos ou graves na faixa de frequência de 30 e 200Hz, que é ajustável.
Como funciona
Vários circuitos de filtro passa-baixo para aplicação de subwoofer são apresentados em toda a rede, mas este é um exemplo atualizado.

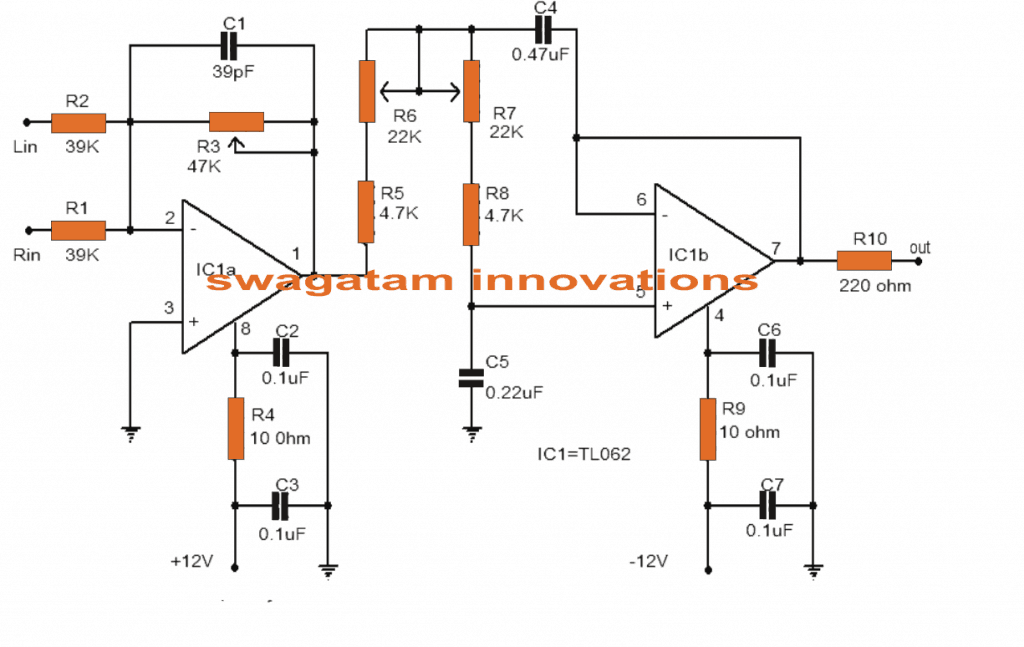

O circuito fornecido aqui utiliza o amplificador operacional de alta eficiência TL062 da ST Micro Electronics. O TL062 é um amplificador operacional J-FET de alta impedância de entrada dupla que exibe consumo mínimo de energia e grande taxa de variação.
O opamp possui excelentes atributos digitais, além de ser excepcionalmente compatível com este circuito.
Entre os dois opamps dentro do TLC062, um é conectado em forma de mixer com estágio de pré-amplificador. Os canais esquerdo/direito estão ligados à entrada inversora do IC1a para mixagem.
O ganho do primeiro estágio pode ser ajustado utilizando POT R3. A saída do 1º estágio é conectada à entrada do próximo estágio através do circuito de filtro contendo as partes R5,R6,R7,R8,C4 e C5.
O segundo opamp (IC1b) funciona como um buffer assim como a saída filtrada pode ser obtida no pino 7 do TLC062.
Você também pode querer ler Como construir um amplificador de subwoofer de alta potência
Se você estiver interessado em criar seu próprio filtro passa-baixas com um único IC 741 e personalizá-lo, a discussão a seguir pode ajudar!
Circuito de filtro passa-baixo ativo simples usando IC 741
Na eletrônica, os circuitos de filtro são basicamente empregados para restringir a passagem de uma certa faixa de frequência enquanto permitem alguma outra banda de frequência nos estágios posteriores do circuito.
Tipos de filtros passa-baixa
Principalmente, existem três tipos de filtros de frequência que são usados para as operações mencionadas acima.
São eles: filtro passa-baixa, filtro passa-alta e filtro passa-faixa.
Como o nome sugere, um circuito de filtro passa-baixa permitirá todas as frequências abaixo de uma determinada faixa de frequência definida.
Um circuito de filtro passa-alta permitirá apenas as frequências mais altas do que a faixa de frequência definida preferida, enquanto um filtro passa-banda permitirá que apenas uma banda intermediária de frequências flua para o próximo estágio, inibindo todas as frequências que possam estar fora dessa faixa definida de oscilações.
Os filtros geralmente são feitos com dois tipos de configurações, o tipo ativo e o tipo passivo.
Os filtros do tipo passivo são menos eficientes e envolvem redes complicadas de indutores e capacitores, tornando a unidade volumosa e indesejável.
No entanto, eles não exigirão nenhum requisito de energia para operar, um benefício muito pequeno para ser considerado realmente útil.
Ao contrário deste tipo de filtros ativos são muito eficientes, podem ser otimizados ao ponto e são menos complicados em termos de contagem de componentes e cálculos.
Neste artigo estamos discutindo um circuito muito simples de um filtro passa-baixa, que foi solicitado por um de nossos ávidos leitores Mr.Bourgeoisie.

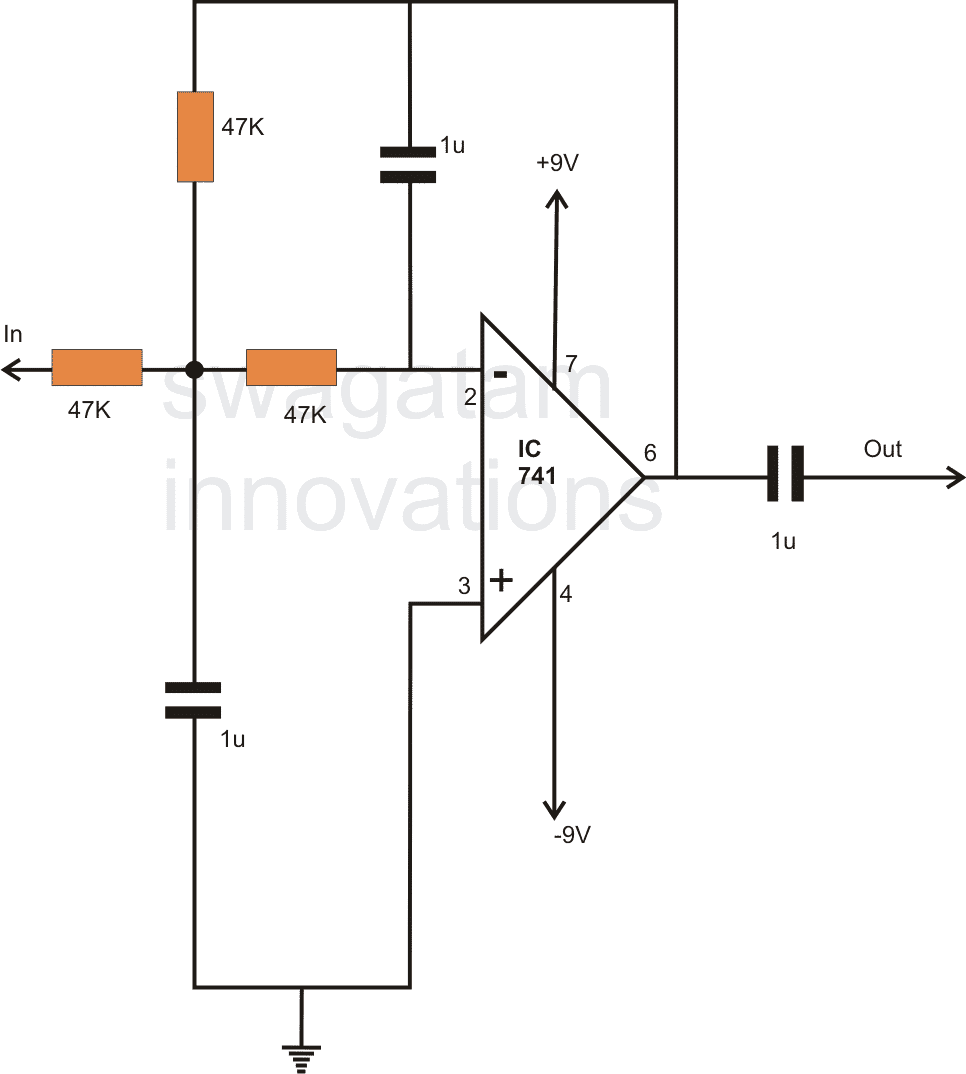

Olhando para o diagrama de circuito, podemos ver uma configuração muito fácil, consistindo em um único opamp como o principal componente ativo.
Os resistores e os capacitores são dimensionados discretamente para um corte de 50 Hz, ou seja, nenhuma frequência acima de 50 Hz poderá passar pelo circuito para a saída.
Diagrama de circuito

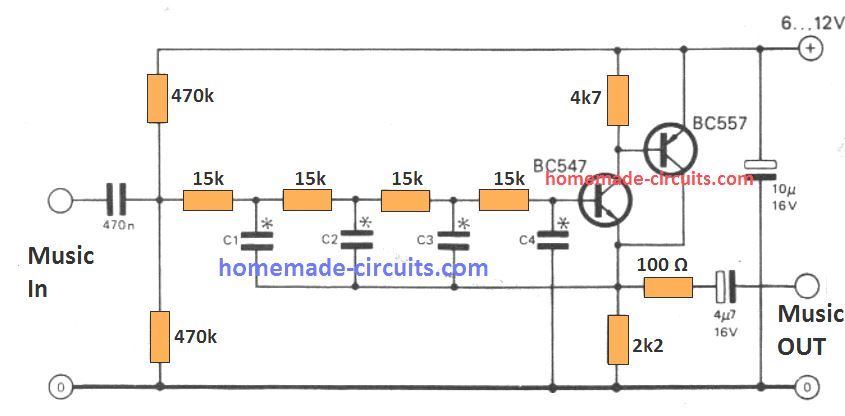

Filtro passa-baixo do subwoofer usando transistores
O diagrama de circuito exibe um layout de filtro passa-baixa ativo que pode ser atribuído a qualquer ponto de corte preferido, em uma ampla faixa facilmente, calculando algumas magnitudes para quatro capacitores. O filtro inclui uma rede RC e um par de BJTs NPN/PNP.
As especificações do transistor mostradas podem ser imediatamente substituídas por outras variedades sem alterar a funcionalidade do circuito. A tensão de alimentação utilizada deve estar entre 6 e 12 V.
Os valores do capacitor escolhidos para C1 a C4 estabelecem a frequência de corte. Essas magnitudes podem ser adquiridas a partir das duas fórmulas abaixo:
C1 = C2 = C3 = 7,56/fC
C4 = 4,46/fC

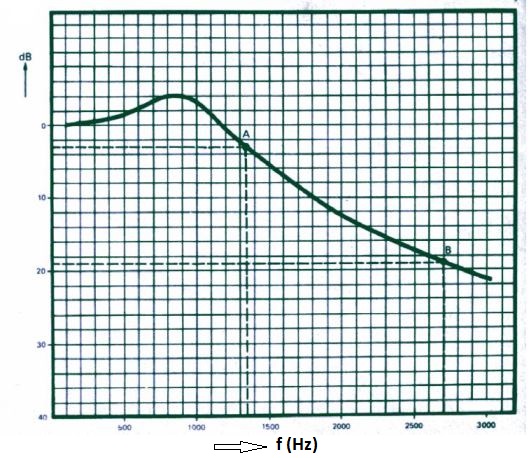

Aqui, fC fornece a frequência de corte desejada (em Hertz). Nesta fórmula a resposta de amplitude é inferior a 3 dB, e os valores de C1 a C4 são calculados em microfarads (Se usarmos a unidade em kHz, o resultado será apresentado em valores nanofarad e colocando MHz criará unidades picofarad). um exemplo o efeito calculado é indicado para um filtro construído com C1 = C2 = C3 = 5n6 e C4 = 3n3.
O ‘ponto de -3 dB’ neste cenário se desenvolve em 1350 Hz. Uma oitava a mais, em 2700 Hz, a atenuação já é de 19 dB.
Para explicação técnica do circuito, você pode consultar os dados fornecidos aqui.
