Circuito de rádio FM simples usando um único transistor

Quando se trata de criar um receptor de FM, você sempre o considera um projeto complexo, no entanto, o circuito simples do receptor de FM com um transistor explicado aqui simplesmente mostra que esse não é o caso, afinal. Aqui, um único transistor atua como um receptor, desmodulador, amplificador para produzir um maravilhoso pequeno rádio FM.

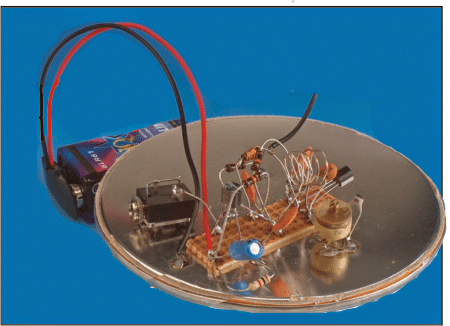

Circuito de rádio FM

Imagem cortesia de: Elektor Electronics

Basicamente, é baseado em um circuito receptor regenerativo super regenerativo, onde o uso de componentes mínimos se torna a principal característica da unidade.

No entanto, menos componentes também significam alguns compromissos envolvidos. Aqui, o receptor requer uma grande base de metal para aterrar os sinais indesejados e manter o fator de ruído no mínimo, e esse sistema também funcionaria apenas em locais onde a recepção é necessária. bastante forte e, portanto, pode não ser adequado em áreas onde a intensidade do sinal é menor.

Como funciona o receptor de rádio FM One Transistor

Como mencionado acima, o circuito é basicamente um único oscilador RF super regenerativo de transistor com amplitude constante.
Aqui, tentamos melhorar o projeto para que a amplitude seja muito expandida para desligar completamente o transistor durante as oscilações.

Isso exigiu um aumento no capacitor de realimentação e também o uso de um transistor projetado especificamente para lidar com faixas de alta frequência extrema como um BF494.

Outras modificações incluem um indutor com o emissor do transistor e um capacitor através do resistor do emissor do transistor.

Por esse motivo, o transistor é LIGADO assim que a tensão do emissor de base do transistor cai significativamente, resultando em um corte abrupto nas oscilações.

No entanto, isso faz com que o capacitor emissor descarregue, permitindo que a corrente do coletor retome seu fluxo novamente, iniciando um novo ciclo de oscilação.

Isso força o circuito a mudar o flop entre duas situações, o oscilador desligado e o oscilador ligado, o que resulta em uma frequência dente de serra de aproximadamente 50 kHz na saída.

Sempre que o circuito muda através dos estados ON / OFF anteriores, há um aumento significativo na amplitude que, por sua vez, constitui uma amplificação adicional dos sinais recebidos. O procedimento também gera ruído, mas apenas enquanto uma estação não for detectada.

Circuito de rádio 9V FM com saída de amplificador

No entanto, o design anterior tem uma desvantagem. A saída recebida do circuito acima teria um maior ruído de dente de serra em comparação com a recepção FM real.

Uma técnica inteligente empregada no seguinte circuito de rádio FM com transistor único pode ser vista para atribuir melhor eficiência a esse projeto simples.

Aqui pegamos o link de aterramento do capacitor emissor C5 e o conectamos à saída.

Isso resulta em uma queda na tensão do coletor à medida que a corrente do coletor aumenta, o que força a tensão do emissor a aumentar, fazendo com que o capacitor do emissor negue a situação na saída.

Esta aplicação resulta em um efeito de dente de serra praticamente nulo no sinal recebido, apresentando assim o áudio FM com um ruído de fundo muito baixo.

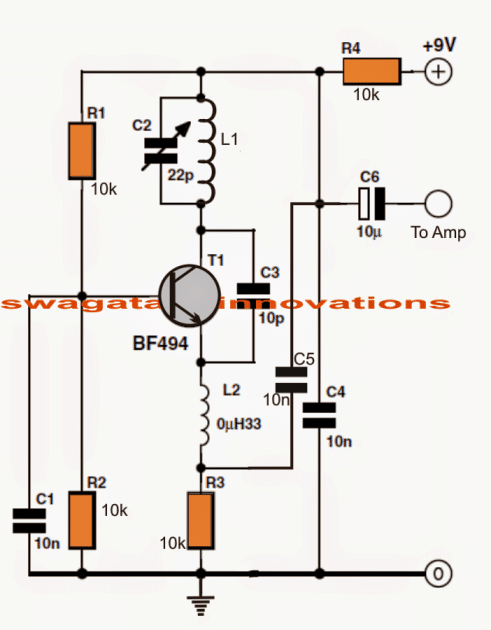

Circuito de rádio FM com ruído reduzido

Rádio transistor único com amplificador de áudio

Para tornar o circuito acima autônomo, um estágio adicional de transistor pode ser introduzido para permitir que o rádio reproduza música em voz alta através de um pequeno alto-falante.

O circuito é auto-explicativo; você só pode observar a inclusão de um transistor BC559 de uso geral, além de alguns componentes passivos baratos no projeto.

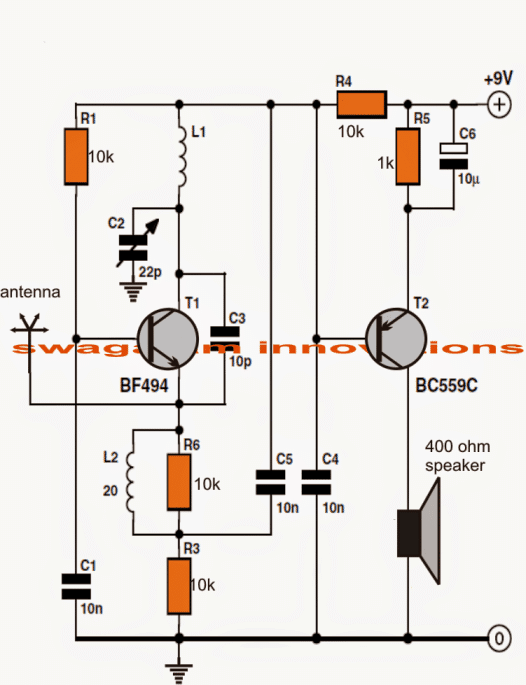

Circuito de rádio FM com alto-falante

Como fazer indutores

As bobinas envolvidas ou os indutores são muito simples de enrolar.

L1, que é a bobina do oscilador, é um indutor de núcleo de ar, o que significa que não é necessário núcleo, o fio é do tipo super esmaltado, com 0,8 mm de espessura, 8 mm de diâmetro e cinco voltas.

O L2 é enrolado no R6 usando fio de cobre super esmaltado de 0,2 mm com 20 voltas.

Como configurar o circuito

  1. Inicialmente, quando o circuito está ligado, a saída será acompanhada por um ruído de fundo substancial que tenderá a desaparecer gradualmente após a detecção de uma estação FM FM.
  2. Isso pode ser feito ajustando cuidadosamente C2 com a ajuda de uma chave de fenda isolada.
  3. Tente continuar sintonizando na extremidade da banda específica da estação FM, com alguma prática e paciência, isso seria mais fácil com o tempo.
  4. Uma vez sintonizado, o circuito responderia a essa recepção toda vez que fosse comutado sem a necessidade de alinhamento adicional.
  5. Conforme indicado no início do artigo, o circuito deve ser instalado em uma ampla placa circular, de preferência um material soldável, e toda a terra do circuito soldada nesta placa.
  6. Isso é importante para manter o circuito estável e evitar o desvio das estações recebidas e também para cancelar ruídos indesejados.
  7. A antena no circuito receptor de rádio FM de transistor único proposto não é crucial e, de fato, deve ser mantida o menor possível, um fio de 10 cm seria suficiente.

Lembre-se de que o circuito também atua como um circuito transmissor eficaz, portanto, manter o maior tamanho de antena significaria transmitir ruído através do éter e interromper a recepção de rádio de seus vizinhos.

A vantagem é que o design também pode ser usado como um walkie-talkie a uma pequena distância radial … mais sobre a próxima vez.
