Neste artigo, aprendemos como construir um circuito ionizador de ambiente simples para obter um ambiente limpo e livre de poluição dentro de nossa casa.
Introdução
Você já pensou ou se perguntou por que a atmosfera sobre as estações de montanha e outros lugares semelhantes que estão longe das cidades modernas lhe dão uma sensação de frescor e boa saúde?
A resposta é simples, o ar nesses lugares está livre de poluentes e produtos químicos nocivos, como fumaça e gases.
Uma obrigação para uma cidade como Delhi
Delhi, a capital da Índia, está hoje lutando severamente com as crises de poluição do ar. A questão tornou-se tão grave que foi considerada a mais alta prioridade entre todas as outras questões de saúde em curso, e atingiu um nível de emergência.
Embora esforços duros estejam sendo implementados, ainda parece que as condições não estão melhorando um pouco, na verdade, a situação está ficando ainda mais sombria a cada dia.
Uma solução barata como o ionizador de ar ambiente proposto parece ser uma ferramenta muito útil que pode não apenas ajudar a controlar a poluição de Delhi, mas também fornecer ar razoavelmente puro às casas individuais. Este equipamento pode ser usado em casas, bem como em carros para o remédio pretendido.
Bem, se você está instalado em uma daquelas cidades que estão envoltas pelo ar ruim e se comprometeu com as situações, aqui está sua chance de se livrar da situação através do circuito explicado abaixo:
O que é um ionizador de ar – como funciona
Um ionizador de ar ou como alguns podem se referir como um ionizador de ambiente é basicamente um dispositivo ou circuito eletrônico projetado para gerar tensão no nível de quilovolts para implementar os referidos efeitos ionizantes. Então, o que é ionizante afinal?
A alta tensão que é gerada a partir de um ionizador é realmente ajustada para gerar uma tensão negativa, em torno de menos 4 kV. Essa alta tensão negativa pode ser terminada em uma ponta ou ponto condutor afiado de extremidade aberta que é esculpido nitidamente.
Quando a tensão atinge esse ponto agudo, ela tende a continuar seu movimento para frente e é disparada ou liberada no ar na forma de íons carregados negativamente.
Uma vez no ar, esses íons ficam livres para se movimentar e começam a se dispersar pela sala ou pelo local, à medida que mais e mais íons são liberados do dispositivo ionizador de ar.
Agora, como esses íons vagam livremente no ar, eles se deparam e começam a colidir com os poluentes já presentes, como partículas de poeira, partículas de fumaça / gás etc.
De acordo com as regras, todas as partículas e todos os materiais presentes ao redor devem ser carregados positivamente, então o que acontece, os íons de cargas opostas começam a coletar esses poluentes do ar, atraindo-os para eles (os opostos se atraem), assim como uma barra magnética faria com o ferro. alfinetes.
Os poluentes no ar lentamente se encontram puxados e firmemente presos sobre esses íons até que cada um dos íons se torne tão carregado e pesado de poluentes que comecem a bater no chão ou, se encontrarem uma parede próxima, comecem a se acumular nela.
Desta forma, o ar ao longo do tempo torna-se absolutamente limpo e livre de todas as impurezas.
Operação do Circuito
O circuito é bastante simples e pode ser construído até mesmo por um leigo, tendo apenas conhecimentos básicos de eletrônica.
O circuito é fundamentalmente baseado na Cockroft-Walton Ladder Network, o conceito faz uso de uma rede de muitos diodos e capacitores dispostos de tal forma que a tensão aplicada a ele é gradualmente aumentada para níveis muito altos, na ordem de cerca de 10kV ,
No entanto, uma faixa de 10kV não é adequada para os efeitos ionizantes discutidos, de fato, neste nível, o efeito pode produzir resultados opostos.
Se formos pelos cálculos, o projeto atual também geraria em torno de -10kV, prejudicando a causa pretendida, porém na prática verifica-se que está caindo para cerca de -4kV.
Essa redução acontece devido às perdas de radiação, pois no decorrer de sua intensificação, a tensão tende a acender através de emissões através da placa de circuito impresso até que finalmente a tensão resultante na ponta de saída do dispositivo atinge apenas cerca de -4kV, que é por Deus graça o nível exato para alcançar o efeito ionizante.

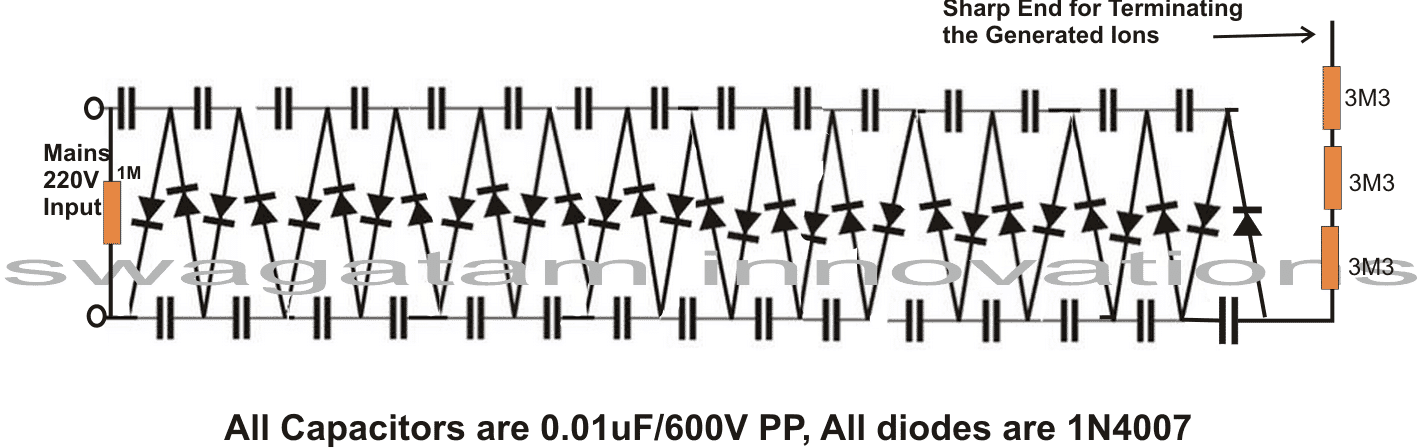

Diagrama de circuito
Todo o circuito pode ser construído sobre uma placa de uso geral, soldando o número mostrado de capacitores e diodos exatamente da maneira que estão dispostos no diagrama.
Seguir o padrão do diagrama facilitaria a montagem e produziria resultados garantidos sem falhas.
Depois que o circuito estiver montado, verifique toda a placa quanto a conexões tortuosas, isso é importante porque o circuito é muito crítico com suas polaridades, um único diodo conectado incorretamente tornaria os resultados zero.
Após a devida confirmação, o lado soldado deve ser completamente limpo com diluente para que nenhum fluxo residual fique depositado causando perda de tensão e redução dos efeitos desejados.
A extremidade que é terminada para liberar os íons deve ser em forma de agulha, de preferência um pequeno alfinete ou agulha pode ser usado para permitir a perfeita prorrogação dos íons.
Depois que todas as precauções acima forem concluídas, é hora de ligar a unidade. Seja extremamente cuidadoso, pois todo o circuito está conectado diretamente à rede elétrica e pode ser fatal se tocado na posição energizada.
Verificando o funcionamento do circuito
Uma vez que o circuito e se tudo estiver bem feito com a montagem, você ouvirá um ruído de “assobio” perto da ponta do pino de liberação. A área perto da ponta do alfinete lhe daria uma sensação mais fria, como uma brisa fresca fluindo.
O ponto também produziria um cheiro de peixe… todas as indicações acima confirmariam que a unidade está funcionando corretamente e você já está respirando ar fresco ao redor do nariz e caminhando para uma vida saudável.
O CIRCUITO ACIMA FOI CONSTRUÍDO E TESTADO COM SUCESSO POR UM DOS SEGUIDORES DESSE BLOG, SR. ALI ADNAN.
AS SEGUINTES FOTOS LINDAS FORAM ENVIADAS POR ELE.

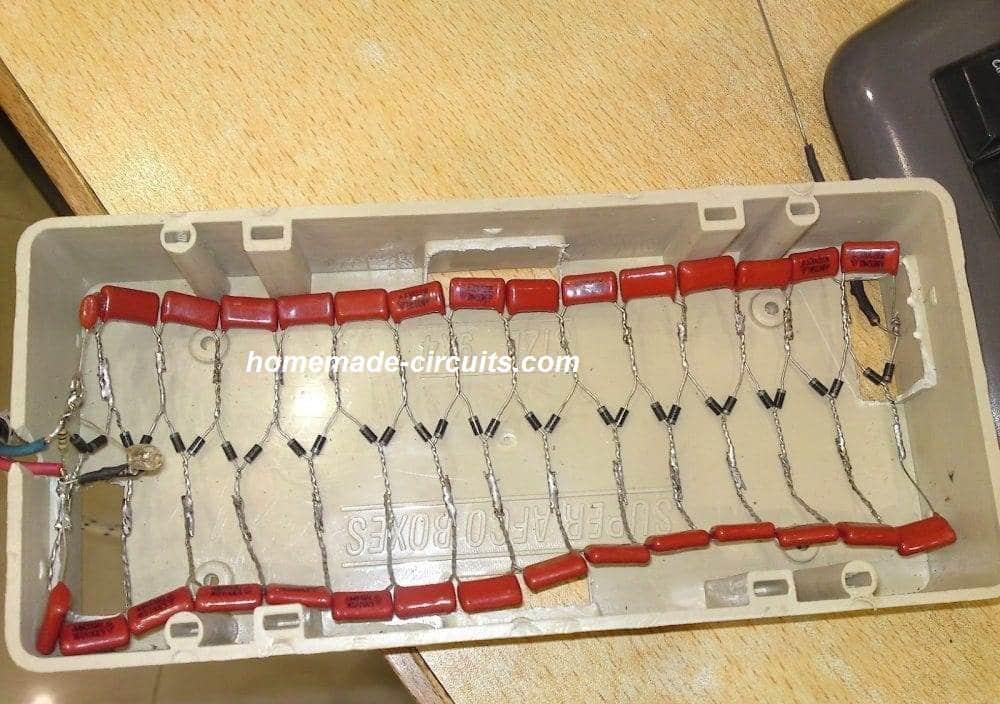

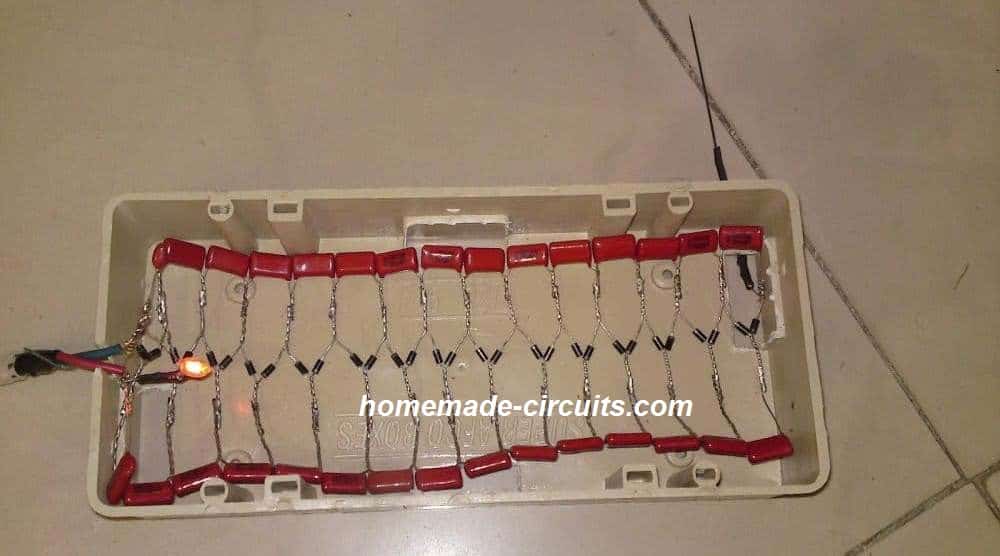

Imagens de protótipo
