Aqui discutimos um circuito de lâmpada de emergência que inclui um recurso de controle de brilho operado remotamente por infravermelho. A ideia foi solicitada pelo Sr. Heeran
Especificações técnicas
Você pode me ajudar com dois circuitos.
Eu quero construir uma lâmpada de emergência led backup que funciona através de um controle remoto infravermelho. Eu quero que ele seja capaz de escurecer através do controle remoto. A tensão de alimentação será de 5 – 8 volts.
Eu também quero um circuito AC para DC que tenha duas saídas. Um 6Vdc e um 12Vdc.
Você pode por favor me ajudar.
Diagrama de circuito
O design

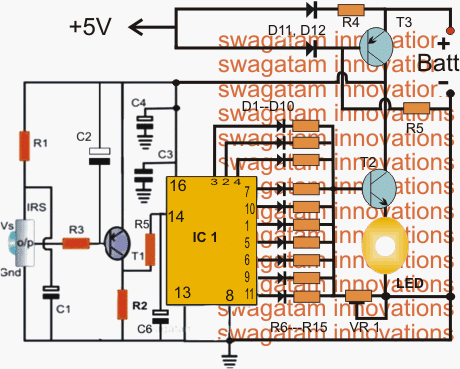

Referindo-se ao esquema do circuito de lâmpada de emergência LED proposto com recurso de escurecimento remoto infravermelho, o projeto é composto basicamente por três etapas: o sequenciador 4017 alternado por infravermelho, o dimmer LED usando T2 e o interruptor de emergência automático usando T3.
O sensor IR é um IC da série TSOP padrão configurado com um buffer BJT T1 que amplifica a saída do sensor IRS cada vez que é alternado com um transmissor remoto IR externo, que pode ser simplesmente o controle remoto da sua TV.

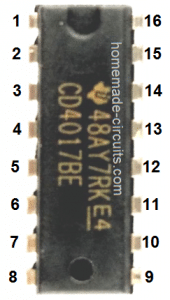

A resposta de comutação acima é aplicada apropriadamente na entrada de clock do IC 4017, que é um chip contador de divisor Johnson e se torna responsável por gerar um sequenciamento de altos deslocamentos positivos em seu pino3 (iniciar) para o pino (11) e de volta para o pino3 (repetir) .
Cada uma das 10 saídas altas de sequenciamento acima são terminadas por meio de 10 diodos retificadores individuais e um resistor em série. Os resistores são calculados de modo a gerar uma diferença de potencial proporcionalmente incrementada na base de T2 com referência ao valor do resistor definido por VR1 através da base e terra de T2.
Dependendo de qual saída do IC4017 pode ser alta em qualquer instante, o brilho do LED conectado é determinado de acordo com esta saída selecionada (alternada através do estágio IR e do monofone remoto).
No pin3, a iluminação pode ser a mais alta, enquanto no pin11 pode ser definida para produzir o brilho mínimo sobre o LED conectado.
O T3 está posicionado para inverter sua tensão de coletor em resposta à entrada em sua base adquirida de uma unidade adaptadora externa de CA para CC de 5V.
Assim que esta alimentação é removida ou falha, T3 liga via R5 permitindo que a tensão necessária da bateria chegue ao coletor de T2, que por sua vez a passa para o LED conectado em seus terminais emissor/terra com a quantidade necessária de brilho conforme determinado pela saída específica do IC 4017 naquele instante selecionado para ser alto pelo usuário usando o recurso de controle remoto IR.
Lista de peças para a lâmpada de emergência LED controlada por IR acima com circuito dimmer
R1, R3 = 100 ohms,
R2 = 100K,
R4 = 4K7,
R5 = 10K,
R6—R15 = 200 ohms para 2K (incrementado proporcionalmente)
VR1 = 10k predefinido
C2 = 47uF/25V
C1, C4= 22uF/25V,
C3 = 0,1, CERÂMICA,
T1 = BC557
BT2 = DICA 122
T3 = TIP127
TODOS OS DIODOS SÃO = 1N4148,
LED = 1 watt de alto brilho
IC1 = 4017
Bateria = 4V/4AH ou maior
