Neste artigo, discutimos os detalhes do circuito de alguns medidores de sinal de RF muito interessantes e sensíveis, que podem ser usados para medir a intensidade de RF das ondas transmitidas da fonte de RF sem fazer nenhum contato físico com a fonte.

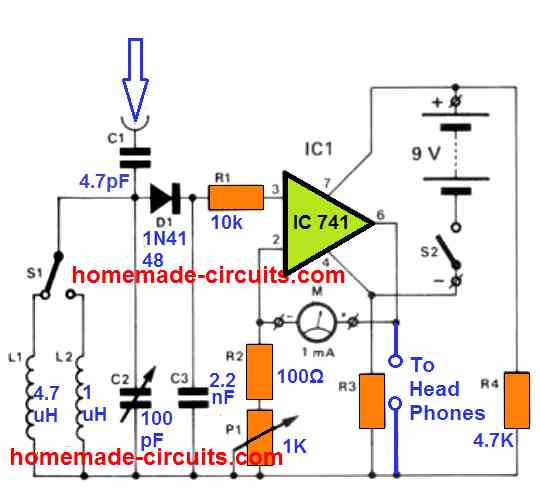

Medidor de sinal de RF simples usando IC 741
Um medidor de sinal de RF deste formato é muito útil para identificar as qualidades de radiação de antenas de transceptor de feixe direcional. Isso possibilita que a pessoa dimensione a antena corretamente para ter o melhor padrão de transmissão de radiação. Uma antena adicional deve ser colocada perto da antena de transmissão primária.
O sinal recebido pela segunda antena é posteriormente fornecido a um circuito de ressonância criado por L1, L2 e o varicap C2. Isso permite que o medidor seja ajustado com precisão para a frequência de transmissão específica que precisa ser medida. Com os valores de indutância mostrados para a bobina no esquema, a ‘largura de banda’ do medidor pode estar em qualquer lugar entre 6 e 60 MHz.
O sinal de RF depois disso é aplicado ao diodo D1, consistindo de um estágio retificador/demodulador. Por último, o sinal é direcionado para o pino de entrada não inversor 3 do opamp IC1. O ganho deste opamp que decide a sensibilidade do medidor de 1 mA é ajustado pelo pré-ajuste P1.
atuação
O desempenho de trabalho deste circuito medidor de sinal de RF foi testado para ser incrivelmente sensível e extremamente seletivo. Um conjunto de fones de ouvido pode ser conectado à saída do amplificador operacional, permitindo que a transmissão de RF original seja examinada. A resistência geral do fone de ouvido recomendado não deve ser inferior a 2k2 ou então pode exigir um estágio de amplificação adicional no projeto.
Discutindo como construir um medidor de sinal de RF

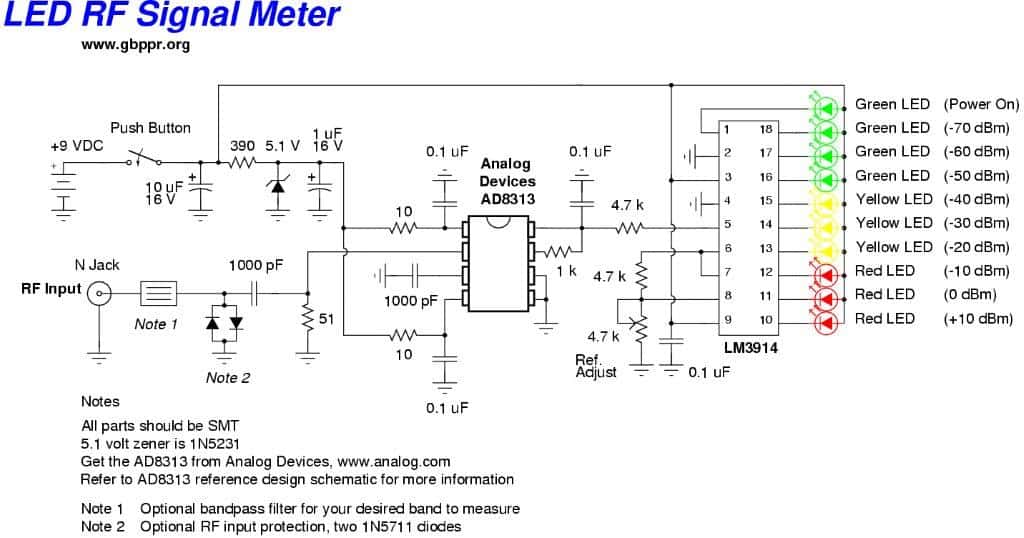

Um pequeno circuito medidor de sinal de RF foi discutido no post a seguir, que pode ser usado para rastrear até os menores sinais de RF no éter através de um display gráfico de barras LED iluminado. Cortesia: Steven Chiverton.
Olá swagatam ocupado preparando o próximo assunto para você, mas aqui está um circuito da minha coleção que você pode gostar de brincar com sinais, como se pudesse ser útil como outro detector de fantasmas de rf.
O circuito abaixo é um dos muitos que coletei na rede, este não é meu projeto, mas com o passar dos anos, muitos circuitos eventualmente desaparecem da rede e não estão mais lá para construir, mas a idéia é se você encontrar algo e experimentar suficiente você pode melhorar o antigo e ou atualizá-lo.
Usando um conceito de detector de ondas de gravidade
Os detectores de ondas de gravidade, se você ainda gosta dos detalhes, podem se tornar úteis no campo paranormal, pois estão no site do detector de ondas de gravidade hodowanec, mas não há circuitos impressos para eles e apenas parte de um circuito, então os construí, adicionei o amplificador e fiz o circuito impresso eu mesmo e os atualizei e os testei e tenho notas que remontam a alguns anos
e também tenho alguns dos meus próprios usando dados antigos de circuitos, digamos, um pré-amplificador de microfone, você os vê na rede, mas não este, se você não tiver a sorte de encontrar mais esse exato, experimentei e integrei-o no meu versão detector de onda de gravidade que usa um microfone de cerâmica como o que você pode chamar de microfone de cerâmica,
é o leitor como um areal, então o pré-amplificador de microfone modificado que eu usei para alimentar sinais para o amplificador de áudio outro tem o 741 como usado no detector de onda de gravidade original e suas poucas partes ao redor, mas eu derrubei o pré-amplificador de microfone modificado depois em outro detector de onda de gravidade semelhante e, portanto, o sinal é amplificado pelo 741 e, em seguida, alimentado no pré-amplificador de microfone modificado para amplificá-lo mais do que no amplificador de áudio 386, então a quantidade de mudanças e atualizações e melhorias e modificações usando bits de circuitos etc é incrível e não há limite para o que você pode obter,
então eu faço circuitos impressos a partir de esquemas antigos que não têm designs de placas de circuito impresso para eles e eu testo e experimento e atualizo e adiciono novas ideias a eles.
