Circuito transmissor de 1,5 watts

Este pequeno transmissor permitirá que você se comunique, converse, envie transmissão de música em qualquer rádio FM padrão sintonizado dentro da banda existente, em uma distância radial não inferior a 500 metros ou meio quilômetro.

Aviso: O uso deste transmissor pode ser ilegal em seu país ou área, obtenha as permissões apropriadas antes de ceder.

IMG 62459B886EB48

Como funciona

O circuito deste transmissor de 1,5 watt é fundamentalmente configurado para acionar um estágio amplificador de RF sintonizado por um estágio oscilador.

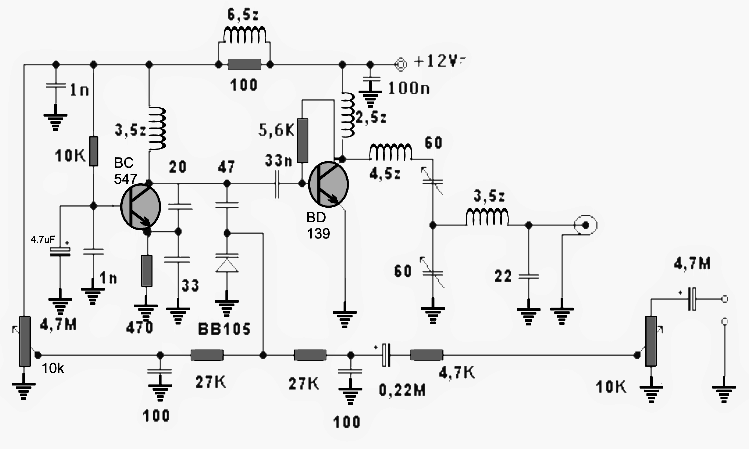

Referindo-se ao diagrama, descobrimos que o BC547 é manipulado em um modo oscilador que se assemelha a um circuito oscilador Pierce.

A base do BC547 é polarizada pelo resistor de 10k, e a bobina de RF crucial é conectada através do coletor/positivo do transistor.

Assim que a energia é ligada, esta bobina é ressoada pelo capacitor de 20pF através do coletor e emissor do transistor.

O capacitor de 33pF garante que a capacitância não exceda as especificações máximas do projeto.

O capacitor acima também determina e fixa a frequência da banda de trabalho do circuito que está entre 80 MHz e 110 MHz.

O diodo varicap é incluído para converter o sinal de voz ou música de entrada alimentado em pulsos elétricos de condução sobre a frequência portadora criada pelo estágio oscilador discutido acima.

Este sinal modulado é alimentado à base do estágio do amplificador que consiste no transistor BD139 através de um capacitor de 33nF.

O BD139 capta os sinais e os combina com a rede sintonizada em seus terminais coletores formados pelos dois indutores e alguns trimmers capacitivos.

Esses trimmers devem ser ajustados com precisão para que o sinal modulado de entrada seja amplificado de maneira ideal por este estágio e resulte em uma saída de transmissão máxima.

A saída é terminada através de outro indutor que remove harmônicos indesejados e alimenta um sinal modulado de RF amplificado limpo sobre a antena conectada.

Especificações da antena

A antena deve ser uma antena Yagi usada para aparelhos de TV antigos.

O circuito deve ser fixado bem próximo à antena, preferencialmente diretamente com os pontos de conexão da antena.

A fonte de alimentação pode ser alimentada de uma fonte externa, ou uma bateria pode ser usada para o mesmo.

Todos os símbolos de “terra” devem ser unidos e terminados sobre uma grande base de cobre posicionada logo abaixo do PCB… isso precisa ser feito se um PCB projetado não for usado.

Com um PCB bem projetado, os pontos de “terra” devem ser terminados com os grandes trilhos de cobre de entrada que devem cobrir toda a área do PCB correndo ao lado dos trilhos de conexão em toda a placa.

Como definir as predefinições

Os dois potenciômetros de 10k podem ser usados ​​para otimizar a intensidade do sinal ou o volume do sinal alimentado que deve ser transmitido.

O BD139 exigirá um grande dissipador de calor conectado com sua guia.

Todas as bobinas usadas para este circuito transmissor de 1,5 watt são fios de cobre super esmaltados de 0,6 mm enrolados em um núcleo de ar com um diâmetro de 5 mm.
