Circuito de partida suave para motor de geladeira

Os refrigeradores tendem a consumir quantidades consideráveis ​​de corrente toda vez que o compressor liga, e isso pode acontecer muitas vezes ao dia. Um circuito de partida suave no motor do compressor provavelmente poderia solucionar esse problema e ajudar a economizar eletricidade. A idéia foi solicitada pelo Sr. Naeem Khan.

As especificações técnicas

Preciso da sua ajuda para controlar o torque inicial (partida suave) do compressor da geladeira para economizar energia. Todos esses compressores são do tipo capacitor de partida. Se você tiver outras idéias para controlar essas RPM do compressor de partida do condensador, me avise.
Aguardando sua resposta em breve.

O desenho

O capacitor no motor de partida do condensador não tem nada a ver com a velocidade do motor. O capacitor existe apenas para energizar a bobina de campo do motor para ajudar o enrolamento principal a começar a rotação, após o que o sistema é cortado.

De qualquer forma, o circuito de partida suave apresentado aqui é irrelevante para o tipo de motor CA utilizado, espero que funcione para todos os tipos de motores.

Com referência à figura, vemos um arranjo no qual o refrigerador é conectado em série com um diodo retificador com um SCR conectado em paralelo.

A operação é bastante simples.

Como funciona o circuito

Assim que o relé interno do refrigerador clica em ON, o diodo D1 fornece uma CA de meia onda ao refrigerador, forçando uma partida suave e lenta ao motor, o SCR não pode acionar imediatamente devido à presença do capacitor em sua porta.


Portanto, no início, o refrigerador pode receber apenas meia onda de CA através do diodo retificador, até que o capacitor através da porta / cátodo do SCR carregue e ative o SCR.

Durante esse período, a CA de meia onda permite apenas cerca de 50% da tensão inicial para o resfriador, proporcionando uma partida suave ao motor, até que em segundos o SCR desarme e restaure a potência total disponível para o motor.

Depois que o SCR é acionado, ele leva a outra metade da CA para que o motor do refrigerador possa obter seu torque nominal total.

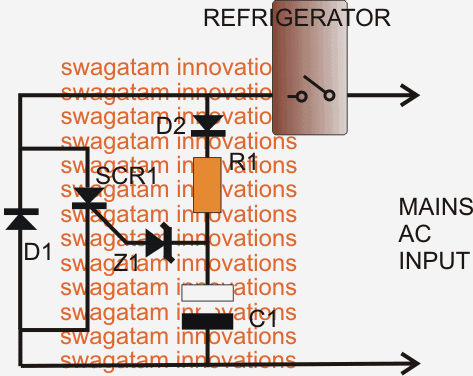

Diagrama de circuito

Lista de peças

R1 = 47K 1 watt

D1 = diodo de 6 ampères

D2 = 1N4007

Z1 = 50V zener de 1 watt

C1 = 10uF / 400V

Ligue o cálculo da potência inicial

Como o diodo em série converte inicialmente a entrada CA em CC de meia onda, é importante conhecer a CC média aplicada no momento específico. Pode ser calculado usando a fórmula:

Vcc av = Vp / π

onde π = 3,1416 e Vp = valor do pico da meia onda

O valor π pode ser resolvido e a fórmula acima também pode ser expressa como:

Vdc av = 0,318 Vp

O pico de tensão pode ser calculado usando a seguinte fórmula:

volts de pico = RMS x 1.414 volts

portanto, obtemos:

Vp = Vrms x 1.414

Para um RMS de 220V, a fórmula acima pode ser resolvida como:

Vp = 220 x 1.414 = 311,08V

Para maior precisão, também podemos incluir a queda de 0,7V produzida pelo diodo em nosso cálculo:

Vcc av = (VP – 0,7) / π

Resolvendo a equação anterior com Vp = 311,08, obtemos:

Vcc av = (311,08 – 0,7) / π = 98,84V

Se a resistência da bobina do motor do refrigerador for conhecida, a tensão CC acima da média poderá ser usada para calcular a energia inicial de partida suave consumida pelo motor, usando a seguinte fórmula:

P = I2R, onde P significa potência,

I = corrente (amperes) e R = resistência da bobina do motor

I (amperes) pode ser encontrado aplicando a lei de Ohms:

IDC = VDC / R,

onde R = resistência da bobina do motor e VDC = 98,84V obtidos dos cálculos anteriores. onde π = 3,1416.

Aviso: O circuito não foi praticamente testado ou verificado e os efeitos são desconhecidos. Inicialmente teste o circuito usando uma lâmpada de 200 watts. A lâmpada deve acender lentamente em comparação com quando está diretamente conectada à rede elétrica.

Além disso, todo o circuito é conectado diretamente à rede elétrica e, portanto, é extremamente perigoso enquanto conectado e sem uma caixa.
