O artigo aborda um circuito de proteção que pode ser utilizado para evitar uma situação de “funcionamento a seco” em motobombas mini dispensadoras de café, detectando a pequena diferença em seus níveis de consumo de corrente úmida e seca. A ideia foi solicitada pelo Sr. Ken Adler.
Especificações técnicas
eu li com grande interesse seu post intitulado “Motor funcionando a seco, nível de água de transbordamento do tanque Circuito do Controlador.” Estamos tendo um problema semelhante com uma miniatura bomba de água quente usada em máquinas de café. (ver anexo).

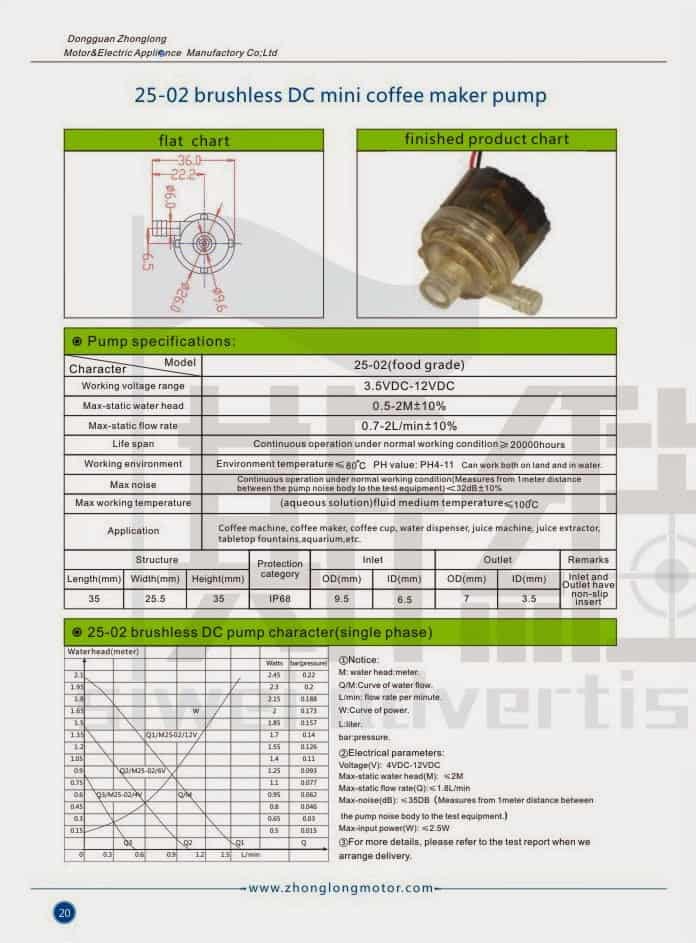

A bomba normalmente funciona em 0,15 a 0,25 amperes e 4,5 a 6 volts. Os dados acima fornecem as condições máximas de operação.
Uma extremidade da bomba tem uma placa de circuito.
Anexei uma imagem muito grosseira. Em última análise,
Gostaria que o fabricante modificasse a placa de circuito para incluir a proteção contra funcionamento a seco. Precisamos de um circuito muito pequeno projetado que detecte uma mudança na corrente quando o nível da água estiver abaixo da bomba.
Observe que a bomba é muito pequena e o circuito precisaria ser integrado à placa existente.
Você seria capaz de projetar um circuito para esta aplicação? Se sim, quanto você cobraria?
Saúde,
Ken Adler
Presidente
Projeto Águia
O design
O circuito protetor de funcionamento a seco da mini bomba de café solicitado pode ser visto no diagrama abaixo e pode ser entendido com a ajuda dos seguintes pontos:
Quando a energia é ligada, C1 puxa o pino de entrada não inversor3 do opamp para o terra, de modo que um baixo instantâneo seja desenvolvido na saída do opamp.
Essa baixa momentânea na saída aciona T2 que, por sua vez, aciona o motor da bomba de café conectado, que se supõe estar carregado aqui com o conteúdo de fluido.
A chave do motor LIGADA faz com que a quantidade nominal de corrente flua através de R6, que a traduz em uma quantidade proporcional de diferença de potencial entre si e na base de T1.
Isso solicita que T1 conduza e sustente o pino3 do opamp ao terra para que T2 seja capaz de manter o motor da bomba no estado ligado.
Agora suponha que em algum momento o nível do fluido caia abaixo do limite forçando o motor a funcionar a seco, o consumo de corrente do motor também cai em um grau proporcional de tal forma que o potencial em R6 se torna baixo o suficiente para desligar T1.
Assim que T1 desliga, o potencial no pino 3 salta acima do pino 2 tornando um alto na saída do opamp que desliga instantaneamente o motor impedindo-o da situação de “funcionamento a seco”.
R3 garante que a situação seja travada e permaneça nessa posição até que o tanque seja enchido e o circuito seja reiniciado por um interruptor completo OFF e ON.

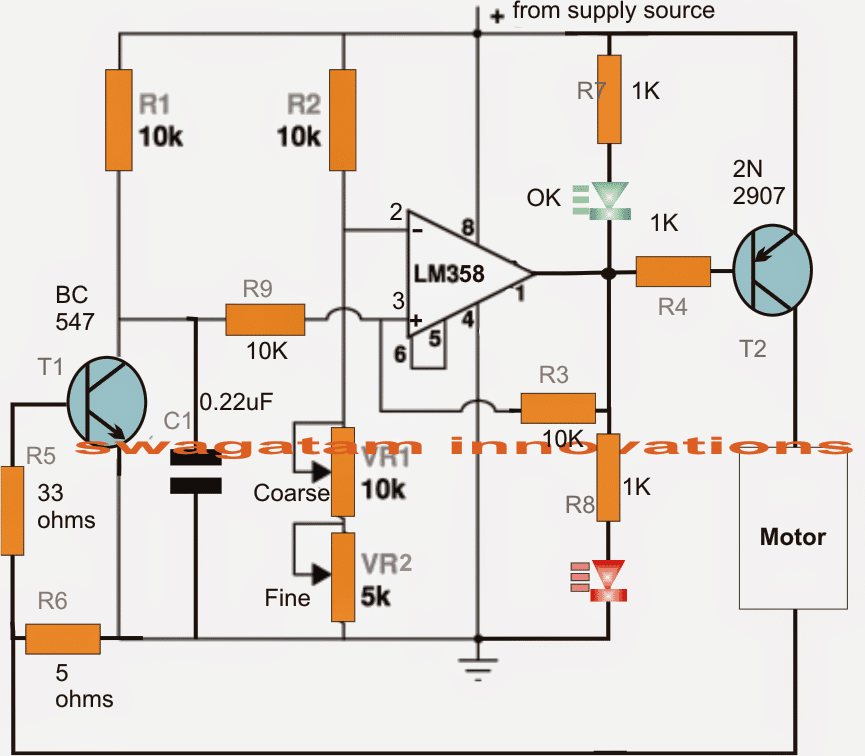

Diagrama de circuito
Como configurar o circuito
- Inicialmente mantenha o loop R3 desconectado
- Além disso, desconecte o positivo do motor do T2 e conecte-o diretamente com o positivo da alimentação para que durante o teste na condição de ligado o motor simule uma situação de funcionamento a seco (corrente baixa)
- Agora ligue a energia, deixe o motor girar e, por tentativa e erro, ajuste VR1/VR2 até que o LED vermelho acenda, enquanto o LED verde se apague.
- O circuito de funcionamento a seco da bomba está pronto agora, restaure o R3 e as conexões positivas do motor de volta às suas posições originais, teste o circuito em condições reais com o tanque cheio e vazio para testemunhar os recursos de proteção pretendidos do circuito.
