Neste post, aprendemos como fazer um circuito testador de transistor/diodo simples, mas eficiente, que não apenas testará a qualidade de um BJT, mas também ajudará a identificar se é um NPN ou um PNP. O circuito foi projetado e contribuído pelo Sr. Henry Bowman.
Operação do Circuito
Referindo-se ao diagrama de circuito do testador de transistor, quando o temporizador 555 à esquerda emite um pulso positivo, ele aciona o temporizador à direita para emitir um pulso negativo e vice-versa.
Ou seja, quando a saída no pino 3 do lado esquerdo 555 fica alta, o pino de saída 3 do direito 555 fica baixo.
Quando o pino de saída 3 do lado esquerdo 555 fica baixo, o lado direito 555 pino 3 fica alto. A saída 555 do lado direito será sempre de polaridade oposta do pulso 555 do lado esquerdo.
É semelhante a um circuito flip-flop. Você tem uma reversão contínua positiva e negativa que é aplicada diretamente ao emissor e ao coletor através da derivação central do transformador.
O primeiro 555 define a taxa de pulso para cerca de 1,5 segundos de largura na posição 2. Alguns testadores de transistores requerem o uso de uma chave DPDT para inverter a polaridade dependendo dos transistores do tipo NPN ou PNP.
Meu projeto elimina o interruptor. A base recebe uma parte da tensão do coletor através de VR2 e do resistor R7. As oscilações ocorrerão se o transistor estiver bom e o led apropriado acender.
Se o transistor estiver em curto, tanto o led2 quanto o led3 acenderão e não ocorrerão oscilações. Para testar um diodo, conecte-o nos terminais E e C. Coloque a chave seletora na posição 1. As inversões de polaridade ocorrem muito mais rapidamente na posição 1. Não importa de que maneira você conecte o diodo.
Se o diodo estiver bom apenas o led 2, ou o led 3 acenderá, mas não os dois. Se o diodo estiver em curto, mas os leds acenderão.
Testei alguns transistores de potência com este circuito, como o 2N3055. Alguns transistores de potência possuem um diodo de fixação interno, como os usados em transformadores flyback de tv.
Esses transistores acenderão os dois leds, quando estiverem realmente bons. Evite usar qualquer tensão superior a 9 volts neste circuito. O uso de 12 volts pode fazer com que alguns transistores tenham o “efeito avalanche” e pareçam curtos.
Você pode selecionar a posição 3 enquanto o transistor estiver oscilando e ele interromperá as inversões de polaridade, para que você possa ajustar o passo de oscilação e as configurações de ganho. S3 seleciona a saída do alto-falante ou do medidor. D1 permite que apenas CC passe pelo medidor.
Também dependendo do tipo de medidor usado, pode ser necessário um potenciômetro em série para evitar a deflexão total da escala. Na verdade, usei um medidor de escala total de 50 milivolts em vez de um medidor de miliamperes, mas qualquer um deles funcionará.

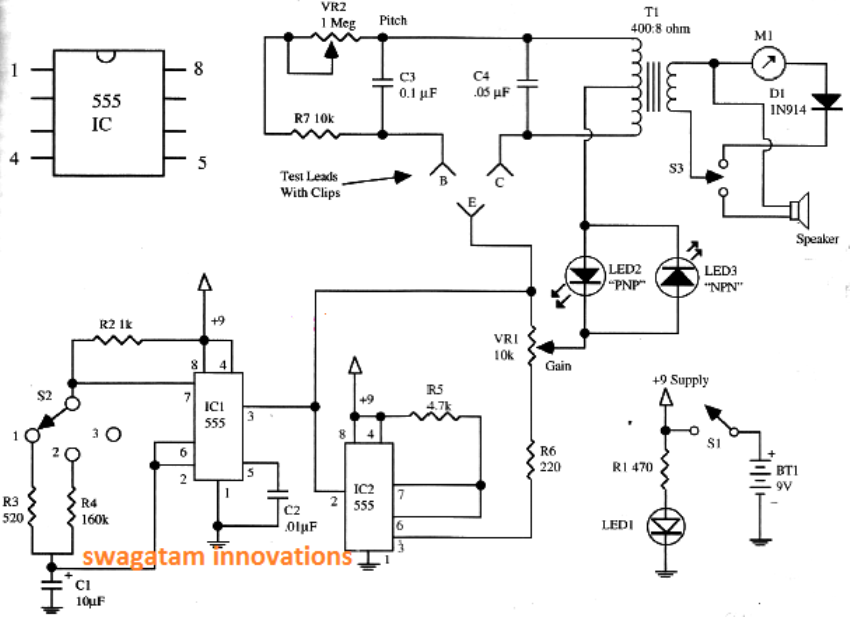

Diagrama de circuito do circuito testador de diodo transistorizado
Desenhado por: Sr. Henry Bowman

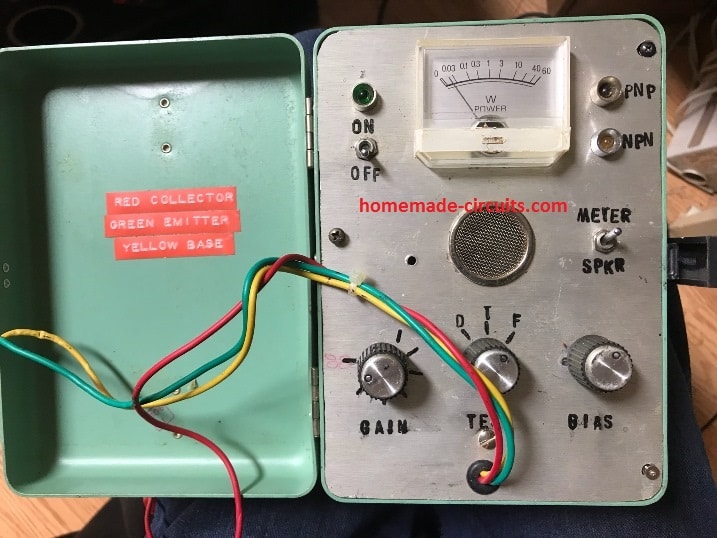

A imagem a seguir mostra o protótipo completo do circuito testador de diodo transistorizado pelo Sr. Henry.
