Este simples testador MOSFET faz um trabalho rápido de testar os mosfets de canal N e P de modo aprimorado. Ele verifica se há curtos entre o portão, o dreno e a fonte.
Desenhado por: Henry Bowman
Ele também distingue entre mosfets de canal N e P. Uma vez que as conexões são feitas corretamente ao mosfet, todos os testes são feitos sem inverter as conexões. Isso economiza o manuseio dos pinos e o acúmulo de estática, que pode produzir resultados errôneos. Este projeto usa um princípio semelhante ao que eu usei para projetar um teste/identificador de transistor.

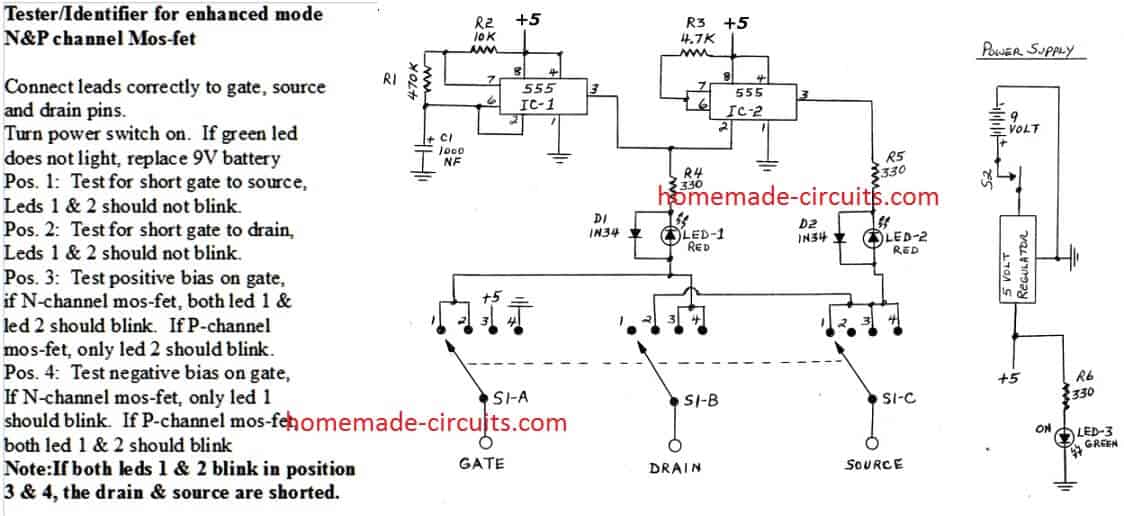

Funcionamento do circuito:
IC-1 é um IC 555 temporizador configurado como um multivibrador astável. Produz cerca de dois pulsos de saída por segundo.
A frequência é determinada por R1, R2 e C1. A saída do IC-1 é conectada ao resistor R4 e ao cabo de entrada do acionador do IC-2. O IC-2 também é um IC temporizador 555 e configurado como um inversor.
O pino de saída 3, do IC-2, é sempre a polaridade oposta do pino de saída 3 do IC-1. A saída do IC-2 é conectada ao resistor R5. R4 e R5 fornecem limitação de corrente aos diodos D1/D2 e Led 1/2. Os diodos e leds são conectados a uma chave rotativa de 4 posições e 3 pinos.
Os três fios comuns da chave rotativa são conectados a postes de teste rotulados como “gate”, “dreno” e “fonte” para conexões mosfet. Clipes do tipo PG com cabos devem ser anexados aos três postes de ligação para facilitar as conexões aos mosfets.
Como testar
Quando um mosfet está conectado corretamente a essas conexões e a chave liga/desliga está ligada, os testes são os seguintes:
Posição #1: Testa um curto entre a conexão do gate e da fonte. As saídas de IC-1 e IC-2 estão continuamente invertendo a polaridade.
Se existir um curto entre a porta e a fonte, um caminho de corrente é fornecido para o Led-1 e o Led-2 como polaridade alternativa do 555 ic. Se não houver curto, nenhum Led acenderá.
Posição #2: Testa um curto entre as conexões do portão e do dreno. Mover a chave seletora para a posição #2 também move as conexões do Led para gate e dreno. Se não houver curto, nenhum Led acenderá.
Posição #3: Fornece uma polarização positiva para a porta, enquanto o dreno e a fonte estão conectados aos Led’s. Se o mosfet for canal N, tanto o Led-1 quanto o Led-2 piscarão. Se o mosfet for canal P, apenas o Led-2 piscará. Isso indica a função normal do diodo entre a porta e a fonte. (Ver nota abaixo)
Posição #4: Fornece uma polarização negativa para a porta, enquanto o dreno e a fonte estão conectados aos Led’s. Se o mos-fet for canal N, apenas o Led-1 piscará.
Isso indica a função normal do diodo entre a porta e a fonte. Se o mos-fet for o canal P, tanto o Led-1 quanto o Led-2 piscarão. (Ver nota abaixo)
Nota: Se o dreno e a fonte do mosfet estiverem em curto, tanto o Led-1 quanto o Led-2 piscarão na posição de teste nº 3 e na posição de teste nº 4, independentemente do canal N ou P. É assim que um curto-fonte de drenagem é determinado.
Lista de peças:
Qtd – Descrição
2 —- 555 CIs temporizadores ou 1 temporizador duplo 556
1 —- resistor de 470K 1/4 watt
1 —- resistor de 10K 1/4 watt
1 —- resistor de 4,7 K 1/4 watt
1 —- 1000 NF capacitor eletrolítico 20 WVDC
3 —- resistores de 330 ohms 1/2 watt
2 —- diodo de uso geral 1N34, ou equivalente
2 —- Diodo emissor de luz, vermelho
1 —- Diodo emissor de luz, verde
3 —- soquetes de montagem de led
1 —- Chave seletora, 4 posições, 3 grupos
1 —- botão do interruptor seletor
1 —- Interruptor de alternância, spst
1 —- regulador de 5 volts 7805, ou equivalente
1 —- bateria de 9 volts
1 —- clipe de fixação da bateria de 9 volts
1 —- conector do poste da bateria de 9 volts
3 —- postes de ligação para conexões de teste
1 —- caixa de aparelho pequeno
