Este conjunto de teste é projetado principalmente para testar transformadores elevadores e redutores, para enrolamento aberto e em curto. Ele pode determinar se o dispositivo em teste tem uma baixa resistência à corrente CA. Ele também pode medir a resistência da corrente dc
em ohms.
Por Henry Bowman
Introdução
O conjunto de teste usa um sinal de 16 VCA, 60 hz para determinar a resistência da carga CA em ohms. Os ohmímetros CC são inúteis para testar curtos de transformadores, devido à baixa resistência CC dos enrolamentos normais. Para usar este testador, vamos esquecer as relações de fase de tensão e corrente em circuitos CA e apenas ver como a corrente alternada é afetada pela resistência da bobina.
Descrição do circuito:
A chave Sw-1 fornece energia de 120 VCA ao transformador T1, que reduz a tensão da linha CA para 16 VCA. O LED 1 e R1 fornecem uma indicação de ativação.
O testador deve ser calibrado antes de ser usado (consulte a calibração abaixo). Quando SW-2 está na posição AC ohms, um sinal de 60HZ, 16VAC é aplicado a BP1 e BP2.
Este sinal AC está em série com os resistores limitadores de corrente R2-R5. Quando o lado primário de um transformador redutor é conectado a BP1 e BP2, o fluxo de corrente CA causará uma queda de tensão nos resistores R2-R5.
O retificador em ponte BR1 retifica a queda de tensão em R4 (10 ohms) e a converte em CC.
C1 fornece filtragem do sinal DC. R6 e RH1 fornecem a resistência necessária ao medidor de 100 microampères. Quando devidamente calibrado, o medidor fornecerá a reatância de corrente CA, em ohms, da carga conectada.
A comutação de SW-2 para DC ohms conecta uma segunda ponte retificadora a BP-1 e BR-2.
Ele desconecta a metade superior do transformador e usa a metade inferior, que é de 8 volts CA. BR2 retifica os 8 vac para dc. R4 e R5 ainda estão em série com os 8 VCA e R4 fornece a queda de tensão CC ao medidor. É necessária muito pouca zeragem do medidor entre os testes AC/DC. A função DC ohms deve ser limitada a testar a continuidade do enrolamento da bobina dos transformadores.

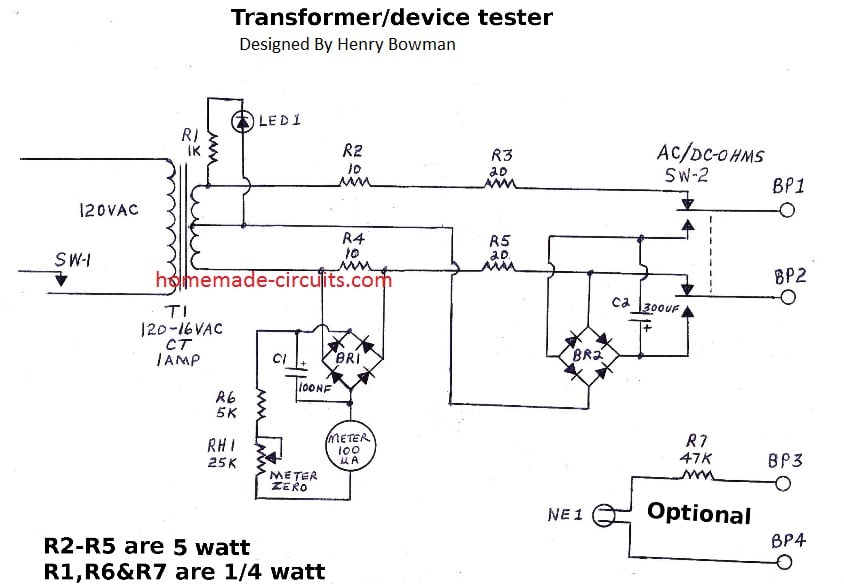

Diagrama de circuito
Dicas de construção:
Eu usei fiação ponto a ponto com uma pequena placa de circuito perfurada. Embora eu tenha especificado resistores de 5 watts para este projeto, eles são satisfatórios para curtos intervalos de teste. Se forem necessários longos períodos de teste, os resistores de 5 watts devem
ser substituído por 10 watts.
A placa perf deve ser colocada dentro de um pequeno invólucro de metal ou plástico. Alguns orifícios de ventilação devem ser fornecidos para dissipação de calor dos resistores de 5 watts. Um corte deve ser feito para o medidor e furos perfurados para SW-2, RH-1, BP1, BP2. Se o circuito opcional consistindo de BP3, BP4, R& e NE1 for usado, os furos precisam ser fornecidos para NE-1, BP3 e BP4.
Certifique-se de que um ACleg do BR-2 esteja conectado corretamente conforme mostrado no esquema. O LED indicador de potência e o resistor em série podem ser conectados a ambos os lados do enrolamento secundário e à derivação central. Como o led é um diodo, não é necessário nenhum diodo em série.
Calibração do conjunto de teste:
O medidor que você selecionar deve ser capaz de fornecer uma boa distribuição entre zero e 50 ohms e ser capaz de ler pelo menos 100 ohms de resistência.
Se for difícil determinar se a resistência CA é de 20 ou 30 ohms, você não poderá determinar a quantidade de corrente consumida pelo dispositivo em teste. O uso de um medidor diferente de 100 microampères pode exigir a alteração do valor do resistor de carga R4 e/ou a alteração dos valores de R6 e RH1.
Quando a construção estiver concluída, ajuste RH1 para resistência máxima e ligue o conjunto de teste. Conecte os clipes de teste ao BP1 e BP2 para fornecer um curto-circuito. Ajuste RH1 para a deflexão do medidor de escala total (zero ohms). Remova o curto e selecione os seguintes resistores para calibração: 5, 15, 25, 50, 75 e 100 ohms.
Remova a face do medidor e use o branco para remover os números existentes na face do medidor. Se a face do medidor não for removível, você terá que aplicar uma etiqueta adesiva na frente do medidor.
Conecte primeiro o resistor de 100 ohms em BP1 e BP2. Coloque uma marca na escala onde o ponteiro indica (você pode querer estêncil os valores reais mais tarde). Continue com a próxima resistência mais baixa até que todas estejam marcadas.
Mude o SW-2 para a posição dc, zere o medidor e verifique novamente os valores. Deve haver muito pouca calibração entre as configurações de CA e CC.
Zere novamente seu medidor na escala CA antes de testar.
Uso do conjunto de teste:
Conecte o conjunto de teste (BP1 e BP2) ao lado primário de um transformador de linha redutor de 120vAC de caixa de lixo. Lembre-se que estamos conectando 16 VCA ao transformador.
Um transformador elevador durante o teste pode fornecer uma tensão perigosa no secundário. Selecione AC ohms no testador e ligue-o. Se o transformador não tiver espiras em curto, o medidor não terá leitura.
Embora haja alguma alta resistência CA no transformador, estamos interessados apenas em valores de baixa resistência. Coloque um curto temporário no secundário.
O medidor deve agora indicar uma leitura de baixa resistência no primário. A resistência real é determinada pelo número de voltas nos enrolamentos primário e secundário. Remova o curto no secundário e mude para DC ohms no conjunto de teste. Zere novamente o medidor, se necessário.
Os ohms DC devem ser muito baixos, indicando que a resistência AC é muito maior. Curto-circuitar a bobina secundária, enquanto estiver em teste dc, não terá efeito na leitura da resistência. Se você instalou a opção BP3 e BP4, você pode tentar a próxima etapa.
Se você for muito cuidadoso durante o teste, você pode inverter as conexões do enrolamento do transformador e conectar os enrolamentos secundários a BP1 e BP2 e os enrolamentos primários a BP3 e BP4 opcionais. BP3 e BP4 podem ser conectados ao secundário de um transformador elevador ou ao primário de um transformador redutor. Quando os 16 VCA de BP1 e BP2 são aplicados à conexão, o enrolamento primário conectado a BP3 e BP4 deve acender a lâmpada de néon (se houver um mínimo de 70 VCA).
Seria uma boa ideia anotar as resistências CA em vários transformadores conhecidos e bons, para referência futura.
Nunca tente este teste em um transformador de microondas, bobina de carro ou outro tipo de transformador de alta tensão!
Testando falhas em outros dispositivos
Além do teste de transformadores, você pode encontrar algumas aplicações para outras falhas em dispositivos. Suponha que você tenha um dispositivo que está queimando fusíveis CA.
Desconecte o dispositivo defeituoso da linha 120VAC. Conecte os fios BP1 e BP2 deste conjunto de teste aos plugues do cabo de linha CA do dispositivo defeituoso.
Substitua o fusível queimado no dispositivo defeituoso. Leia os ohms AC mostrados no medidor. Use a lei de Ohm para determinar o dreno de corrente. Uma TV com um fusível de 5 amperes normalmente consumiria de 3 a 4 amperes de corrente.
Usando corrente = tensão (120) dividida pela resistência (leitura do medidor), o conjunto de teste deve indicar 30-40 ohms com carga de corrente normal. Uma leitura de 20 ohms definitivamente queimará um fusível de 5 amp, então você precisa encontrar o problema antes de alimentar o dispositivo com 120 volts.
Você pode deixar o conjunto de teste conectado e desconectar os componentes suspeitos, até que o medidor retorne à faixa de resistência normal. Nota: A maioria das TVs tem um relé de baixa tensão, que funciona quando o botão liga/desliga é pressionado. O relé opera e conecta o B+ à carga.
Para usar este conjunto de teste com este tipo de TV, você terá que descobrir como prender o B+ ao redor do relé. Rádios CB, scanners e outros dispositivos que operam em 120vac podem ser testados com este testador. Nunca tente testar um dispositivo alimentado por DC. Este conjunto de teste não detectará problemas em motores elétricos ou outras cargas indutivas pesadas.
Boa solução de problemas!
Observação:
Se você achar que um transformador em serviço está em curto ou com defeito, você terá que desconectar os fios secundários para testar corretamente. Isso inclui vários condutores secundários, se equipado.
Lista de peças:
Quantidade Descrição
1 Transformador 120VAC-16VAC
1 cabo de alimentação CA
2 resistores, 20 ohm 5 watts
1 Ponte retificadora BR-1, 200MA
1 Ponte retificadora BR-2, 500MA
1 capacitor eletrolítico 300UF,25 WVDC
1 capacitor eletrolítico 100 NF, 25 WVDC
1 Medidor de Painel 100 microampères
1 resistor variável 25K ohms
1 diodo emissor de luz
1 resistor 1000 ohm 1/4 watt
1 interruptor SPST
1 interruptor DPDT
4 Poste de ligação para conexões de teste
1 lâmpada de néon
1 resistor de 47K 1/4 watt (não é necessário, se o neon tiver resistor interno)
1 caixa do aparelho
