Circuito Detector de Frequência Muito Baixa (VLF)

As baixas frequências cobrem predominantemente a atmosfera da Terra. Essa faixa de frequência pode ser criada por muitas fontes diferentes que podem ser bastante desconhecidas e estranhas. Um kit de sensor VLF pode ser feito para rastrear essas frequências e investigar os segredos intrigantes ocultos por trás dela. Steven Chiverton investiga.

Receptor VLF para detectar raios e outros sinais minúsculos de baixa frequência

Circuito detector de frequência muito baixa VLF

Este é o circuito receptor vlf que atualizei e modifiquei, ele detecta a iluminação dos campos de corrente alternada e até recebe rádio de navios e aviões.

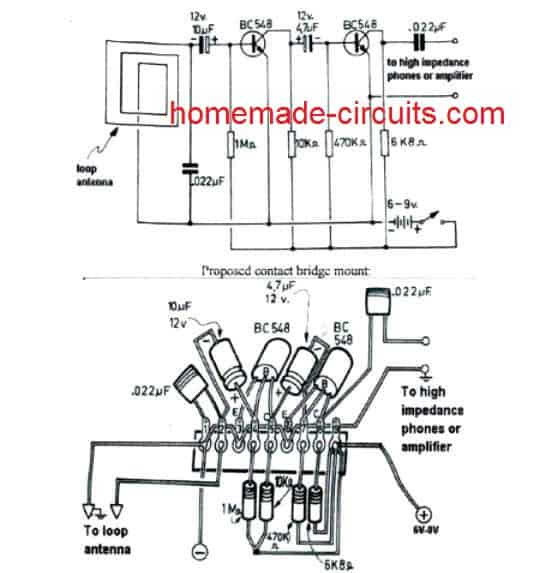

Agora é assim que o circuito se parece sem as atualizações e modificações.

Eu até usei um circuito detector de ondas de gravidade e outros circuitos experimentais.

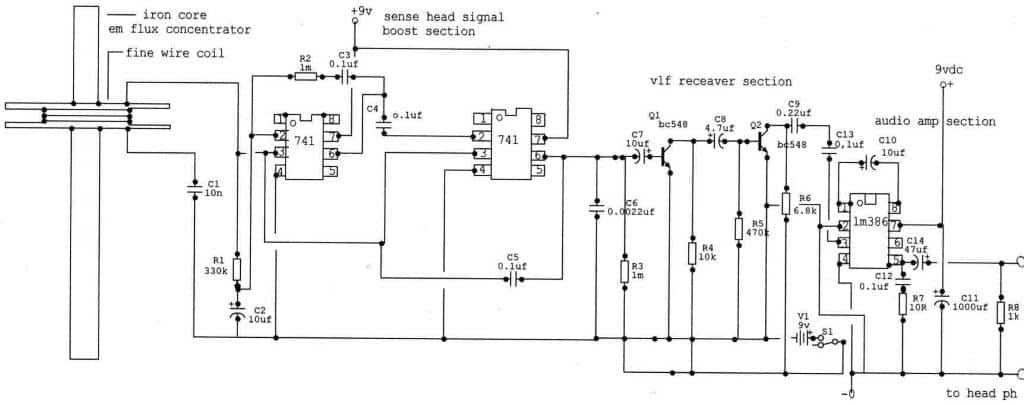

Circuito detector VLF com IC 741

Estas são minhas modificações no circuito receptor vlf para detectar relâmpagos, pulsos e sinais

Ele não é muito bom em explicações técnicas, então vou tentar.

O amplificador de sinal de detecção na extrema esquerda, eu o enviei para testá-lo e ver se consigo obter mais sinal,

A bobina, com sua natureza indutiva, depende da quantidade de ventos finos e também do concentrador de fluxo; isso concentra o fluxo quando um sinal é induzido na bobina e aumenta ainda mais a sensibilidade.

Se eu o retirasse, a sensibilidade e a força do sinal cairiam, mas seria o contrário, pois o circuito continuaria a atuar como um detector de iluminação que detecta a iluminação.

As rachaduras indicarão isso, e o ambiente AC sentirá isso também, mas com uma resposta mais baixa, a menos que você reinsira o hub do hub, o zumbido da rede AC aumentará bastante.

Agora, a seção do receptor vlf que permitirá que os sinais da seção da cabeça do sensor passem.

Sinais de frequência muito baixa ainda passam, mas filtram um pouco mais com a cerâmica de 0,1 uf, por isso ainda detectam uma CA com uma resposta mais baixa com o hub de fluxo removido do que com o núcleo esquerdo através da bobina.

Portanto, se você estiver fora do ambiente eletromagnético, deixe o núcleo dentro para obter a máxima sensibilidade. Seria uma boa idéia não usar nenhum relógio alimentado por bateria, pois o meu é tão facilmente detectado com meus outros circuitos de receptor de 2 vlf.

Seus ouvidos palpitam com os toques altos, à medida que os pulsos EM do seu relógio são bastante amplificados em todo o circuito.

Os sinais em no seu relógio são sinais de frequência muito baixa, portanto esses sinais passarão pelo circuito receptor vlf sem impedimentos.

O último circuito é a seção de amplificador de áudio, para que você possa conectar fones de ouvido para ouvir.

Além disso, o circuito receptor vlf usa uma bateria de 9 volts e sua tensão de entrada é vinculada à seção da cabeça do sensor frontal, para que ambos possam compartilhar uma bateria de 9 volts.

A segunda bateria de nove volts alimenta a seção do amplificador de áudio e é bom assim, se você desligar a seção do receptor vlf, a seção do amplificador de áudio parece estar usando parte do circuito.

Quando a alimentação da seção do receptor vlf é desligada e alguns sinais ainda são recebidos de alguma forma.

Eu tenho esses mesmos resultados com os outros 2 primeiros circuitos de receptor vlf modificados atualizados.

Você ainda pode sentir os pulsos em um relógio, mas em uma resposta mais baixa ao cubo de fluxo, ele é constituído por uma série de toróides em forma de barril deslizados em um bastão ou núcleo em forma de pólo inserido na bobina .

O circuito também soa como um receptor cômico para sinais estranhos com o núcleo removido, portanto, doses o que eu acho que é um receptor vlf.

A configuração da cabeça do sensor foi incorporada a uma placa de ensaio e testada com um receptor vlf pronto com amplificador de áudio.

Esqueci de mencionar que o circuito também atua como um receptor de rádio ou toca-fitas quando se aproxima da bobina de busca, a bobina e o circuito captam as vozes dos alto-falantes de qualquer toca-fitas e podem fazer o mesmo por um telefone também .

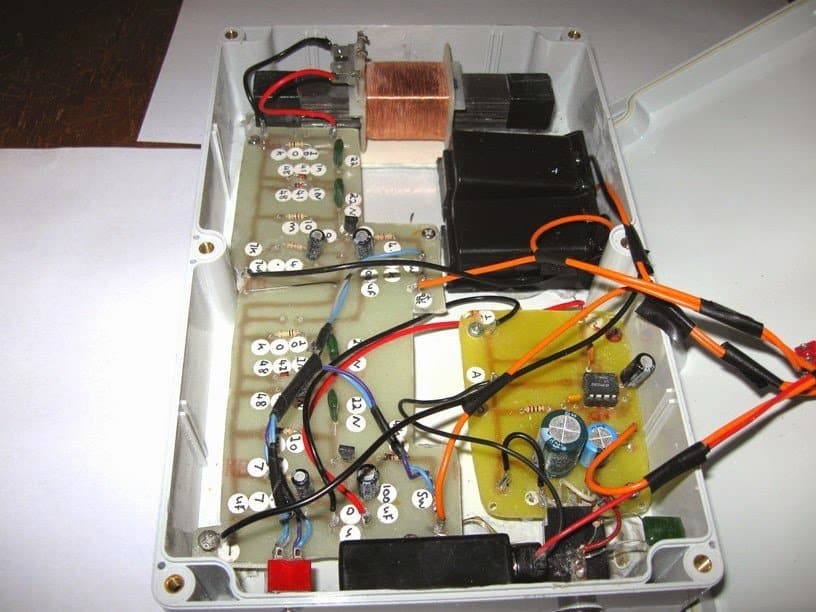

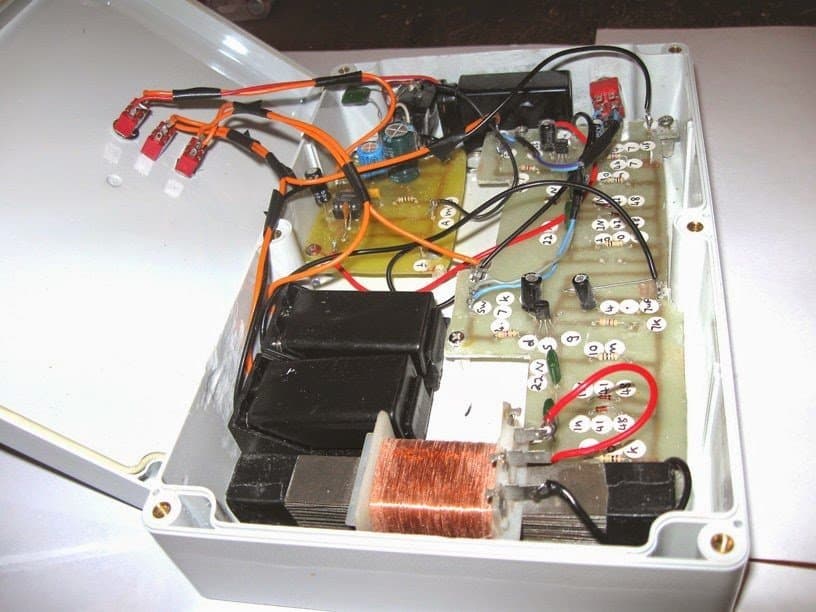

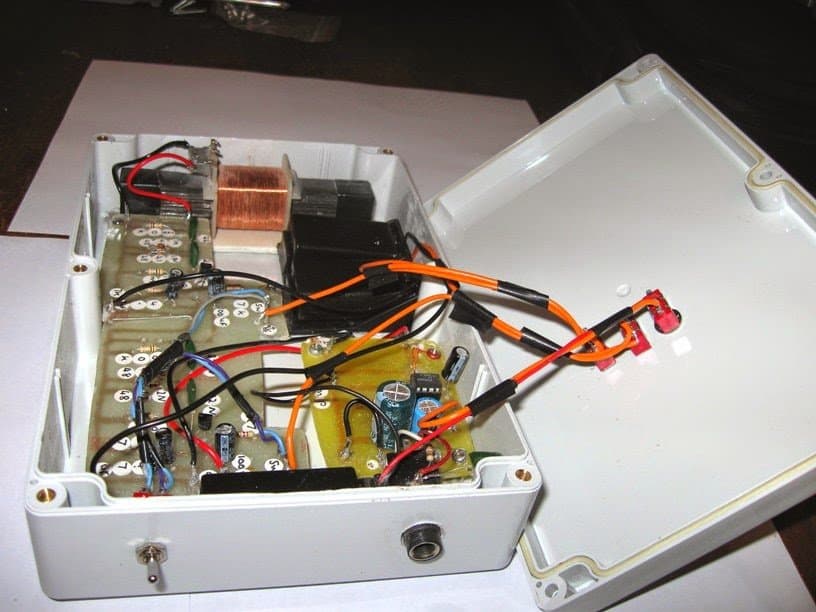

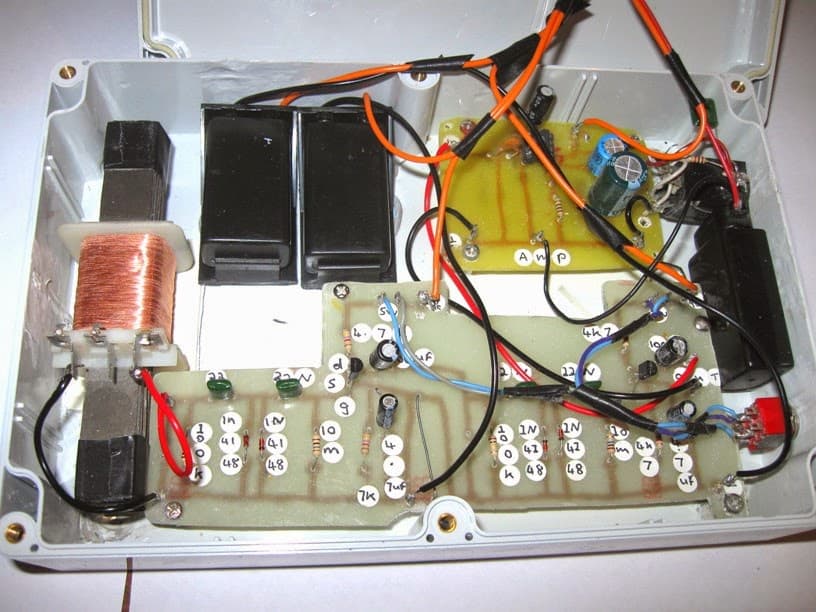

Além disso, quando me aproximei da minha câmera prática, senti os campos eme gerados por ela, aqui estão algumas fotos do meu circuito receptor vlf perfeitamente instalado.

Agora, enviei um e-mail para você há anos atrás com uma versão de estágio único que encontrei on-line; esta é minha versão antiga de estágio duplo.

É 2 em um e a bobina é uma bobina de barbear elétrica com peças de ferro transformador cortadas e empurradas para concentrar o fluxo EM para um sinal mais forte.

E, assim como o outro que fiz há algum tempo, este pode detectar os pulsos de um relógio analógico a mais de um pé de distância, então imagine um OVNI ou uma instalação subterrânea.

Este circuito dobrou muito bem a sensibilidade e até algo mais que ainda não sei.

O circuito possui 2 receptores vlf conectados e um amplificador de áudio e alimenta cada seção com uma bateria nimh de 9 volts separada, para que 3 baterias e outras sejam usadas na seção do amplificador de áudio lm386.

O site original em que eu encontrei isso diz que você pode obter mais sensibilidade adicionando outro estágio, então é isso.

Tenho certeza de que posso levar isso ao limite, integrando os 30 milhões de circuitos de ganho no design e ouvindo além de qualquer coisa que os outros não possam ouvir
