Circuito Detector de Metais em Terra Profunda – Scanner em Terra

A publicação discute um circuito simples de detector de metais subterrâneo para avaliar metais ocultos, como ouro, ferro, estanho, latão, etc. detectando alterações na resistência das camadas relevantes do solo.

Objetos físicos maiores que poderiam ser enterrados na camada superficial do solo poderiam ser revelados modificando a resistência elétrica da camada do solo em várias profundidades. O design é sobre um dispositivo que pode ser para implementar melhorias relativas na resistência do solo. Esta aplicação específica pode ser particularmente útil em escavações arqueológicas.

Circuito detector de metais em solos profundos

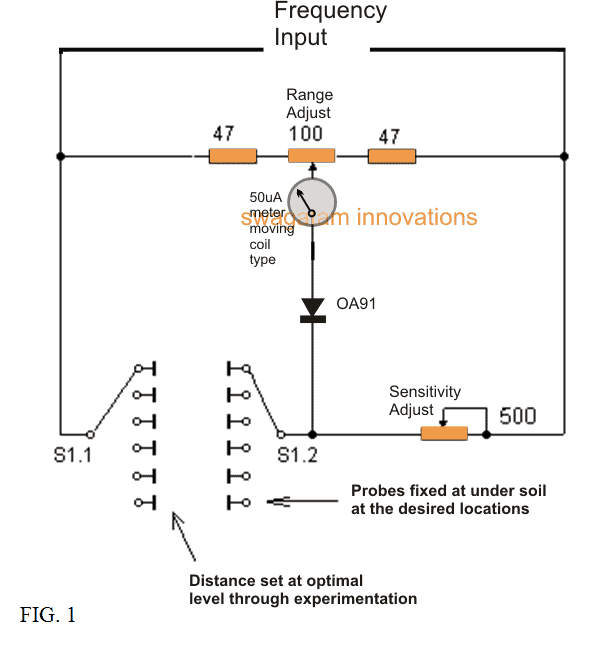

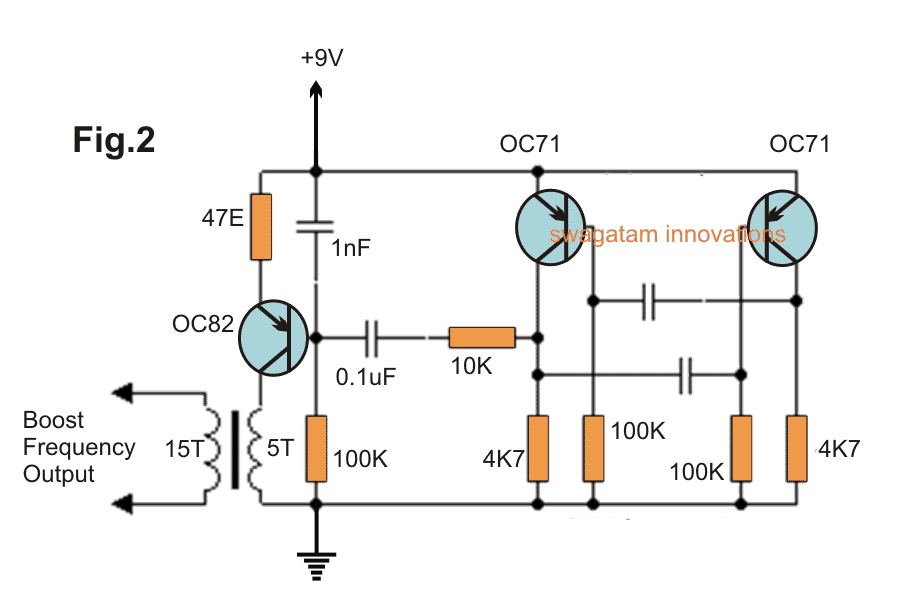

O instrumento detector de metais para solo profundo proposto inclui a ponte de medição (figura 1), o gerador de tensão alternada (figura 2) e um par de sondas afundadas no solo.

1590374432 938 circuito detector de metais em terra profunda scanner em

Os resistores através das camadas do solo, entre os eletrodos da sonda, são acoplados à entrada dos braços da ponte, para medir os parâmetros.

Antes da medição através de um resistor de 100 ohm, ele pode ser ajustado para ignorar a balança, de modo que a leitura do instrumento de discagem seja inicialmente mínima.

1590374432 184 circuito detector de metais em terra profunda scanner em

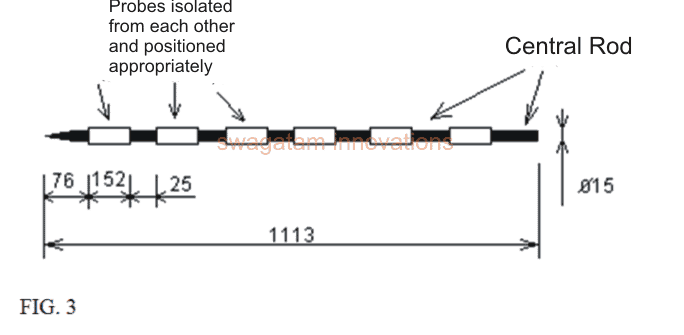

O design da sonda representada na Figura 3 pode ser entendido da seguinte forma:

Cada uma das sondas significa as hastes isoladas com um diâmetro de cerca de 1,5 mm. Na superfície da barra ao longo de seu eixo, são eletrodos fixos na forma de seis tubos de paredes finas, separados um do outro.

Cada sonda de eletrodo com a ajuda de seis conexões de fio é conectada à ponte de medição do comutador S1, que por sua vez se conecta a um dos seis pares de eletrodos juntamente com a ponte. Nesse caso, cada par de eletrodos em cada uma das posições do interruptor S1 corresponde à profundidade precisa da camada do solo.

1590374433 561 circuito detector de metais em terra profunda scanner em

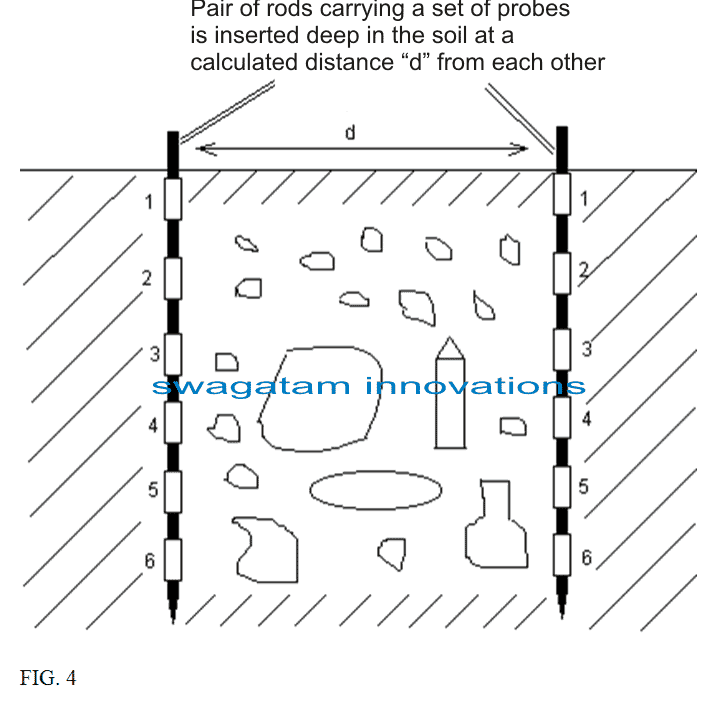

Logo após colocar a sonda no chão, de acordo com a FIG. 4, a resistência elétrica das camadas subseqüentes do solo localizadas em diferentes profundidades é detectada.

Ao avaliar os valores adquiridos de resistência, é possível concluir em que profundidade (qual camada do solo) são objetos que podem estar alterando a resistência do solo.

O espaço entre as análises é decidido mais ou menos em cada cenário específico. Ocasionalmente, ótimos resultados podem ser obtidos com uma distância de aproximadamente 2,4 m.

A resistência variável da ponte é de 500 ohms, como mostrado no diagrama de circuito do detector de metais no solo profundo, para controlar a sensibilidade da ponte, dependendo do tipo de solo que está sendo investigado.

Cortesia: The Radio-Constructor, 1966, p. 8.
