O post detalha como fazer um circuito contador de enrolamento de transformador simples usando LEDs comuns e também através de um circuito de display digital avançado. A ideia foi pedida por um dos dedicados leitores deste blog
Objetivos e Requisitos do Circuito
- Eu quero um circuito que conte um número de voltas para enrolar um transformador que é acionado por uma chave reed magnética.
- Na verdade, eu mesmo fiz uma máquina de enrolar de madeira. agora é difícil memorizar o número de voltas. é por isso que eu preciso dele. ele pode mostrar curvas com a ajuda de displays de 7 segmentos ou qualquer método mais fácil. gentilmente fez.
- Outra coisa é que vou fazer um Regulador de Tensão tipo passo de 5KV (Manual 8 a 9 passos) para
Início Finalidade qual diâmetro de fio devo usar e qual é o número de voltas primárias e secundárias. Se possível Desenvolva este circuito também.
O design

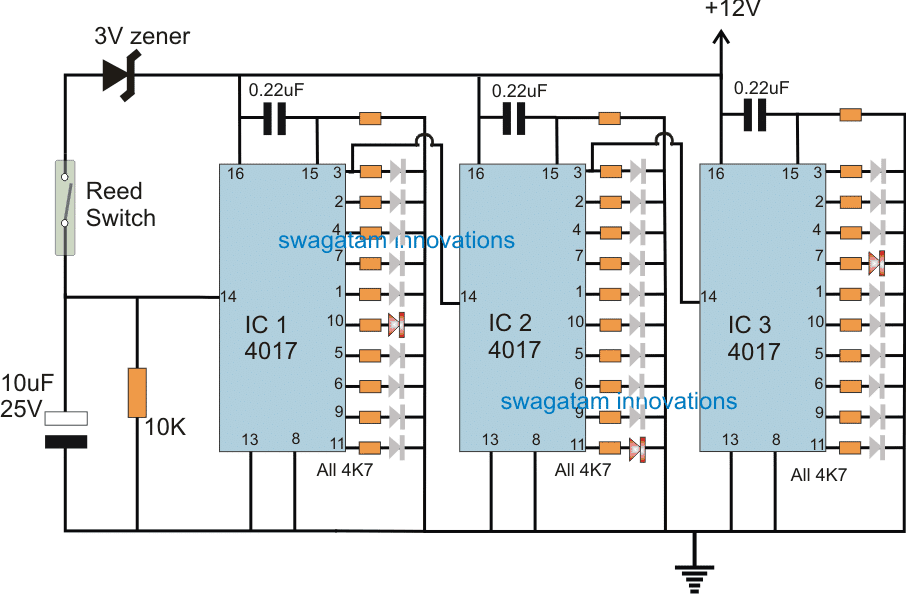

O circuito do contador de enrolamento do transformador proposto pode ser facilmente construído usando uma chave reed, um ímã, alguns IC 4017 e LEDs, conforme mostrado abaixo:
Como pode ser visto no diagrama acima, a leitura da contagem de enrolamento é simplesmente obtida usando LEDs em três IC 4017, o que torna a montagem muito simples e sem qualquer forma de ICs ou displays digitais especiais.
A ideia é simples, o interruptor reed é ativado a cada rotação da roda de enrolamento que corresponde a uma única contagem de voltas para o enrolamento do transformador.
Isso é indicado pelo deslocamento ou sequenciamento do LED IC1 de seu pino 3 para o pino 11, constituindo 10 enrolamentos. Isso implica que os LEDs IC1 saltam de um pino para outro em resposta a cada rotação da roda que corresponde a uma volta de enrolamento.
Idênticamente a sequência de LEDs IC2 em resposta a cada contagem de 10 enrolamentos e, portanto, cada mudança de LED de um pino para outro indica a contagem de 10 enrolamentos.
O IC3 também está configurado para implementar um sequenciamento semelhante, mas responde a cada contagem de 10 enrolamentos, o que significa que seus LEDs saltam de um pino para outro em resposta a cada contagem de 100 enrolamentos ou 100 números que ligam o transformador.
Resumindo, o sequenciamento de saída dos LEDs IC1 completa um ciclo a cada 10 enrolamentos, IC2 a cada 100 enrolamentos e IC3 a cada 1000 enrolamentos. Portanto, o circuito mostrado tem o limite de 1000 voltas, se for necessário mais do que esse valor, mais estágios de IC podem ser adicionados da mesma maneira que IC2 e IC3 são conectados.
Circuito Contador de Enrolamento do Transformador Digital
Se a versão do circuito do contador de enrolamento do transformador discutida acima parecer de baixa tecnologia, pode-se empregar o seguinte design de alta tecnologia que utiliza displays de cátodo comum de 7 segmentos para a indicação.
A ideia faz uso de alguns CIs contadores 4033 em cascata juntos para obter uma saída de 4 dígitos para indicar o número de voltas contando em formato digital.

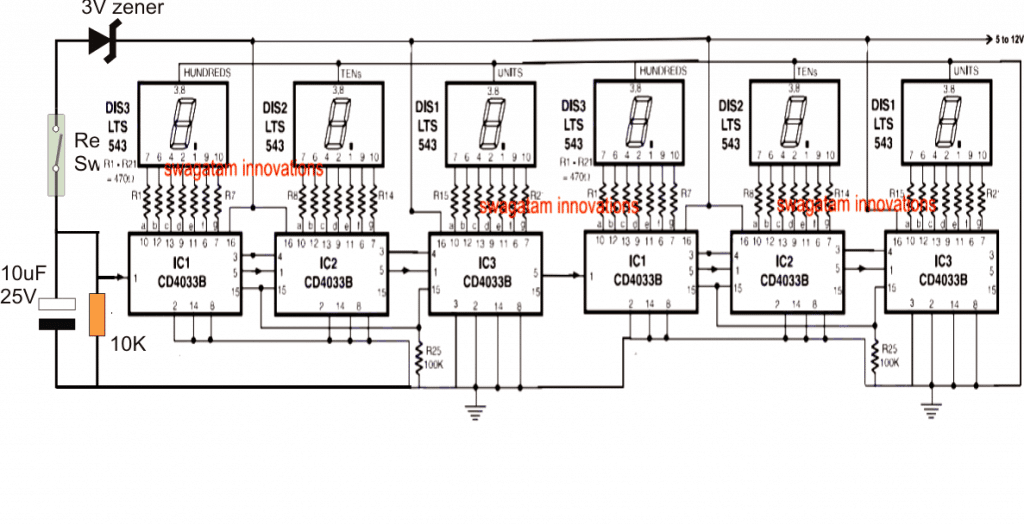

Diagrama de circuito
Aqui, o reed switch e as partes associadas permanecem idênticos à versão anterior do LED, e são manipulados com a entrada do módulo contador 4033 para o acionamento necessário dos dígitos em resposta a cada contagem de enrolamento do transformador.
