Neste post diagnosticamos um circuito de reprodutor de mensagens ativado por PIR, que foi enviado pelo Sr. Norman Kelley um dos seguidores dedicados deste blog para melhorias. Vamos aprender mais sobre o design nas discussões a seguir.
Acionando a reprodução de mensagens com uma entrada PIR
Estou trabalhando em um projeto há cerca de uma semana e não consigo acertar. O objetivo do projeto é cada vez que um PIR é acionado por uma pessoa, uma gravação de 20 segundos é reproduzida.
A mensagem gravada muda um total de quatro vezes. 1ª mensagem de gatilho um toca, gatilho 2 e a segunda mensagem toca, gatilho 3 e a terceira mensagem toca, gatilho 4 e a última mensagem toca, gatilho 5 e a 1ª mensagem toca.
Eu também quero que dois LEDs vermelhos acendam enquanto a mensagem de 20 segundos é reproduzida.
1) Saída PIR para o passo cd4017 através de quatro passos.
2) Saída do CD 4017 para ativar o pino 2 de um chip de gravação/reprodução ISD1820.
3) CD4017 para reinicializar após quatro saídas.
Eu consegui pisar no CD4017 usando um circuito NE555 de um tiro. Eu também usei NE555 one-shots para alimentar as saídas do CD4017 nos pinos #2 de cada um dos ISD1820. Parecia funcionar bem, mas tive dificuldade em acender os LEDs.
Eu tentei uma combinação de transistor NPN / PNP, mas nunca consegui que tudo funcionasse direito. Não tenho inteligência eletrônica suficiente para dimensionar os transistores e continuo recebendo interferência entre tocar as gravações e os LEDs.
Estou perdido e preciso muito da sua ajuda. Você poderia por favor projetar um circuito e postá-lo para mim? Seria bom se você me enviasse uma cópia do circuito para o meu e-mail ou gmail. e-mail é [email protected] e gmail é [email protected]
Anexei o esquema para o assunto PCB. Eu tenho um modelo de trabalho, mas ele reduz as baterias de 1,5v para menos de 1v durante a noite, mesmo quando não há atividade.
Então, algo está drenando as baterias. Estou executando-o em 6V porque o PIR não funciona corretamente abaixo de 4,5 volts e quero que funcione corretamente por um longo período de tempo. Estou alimentando-o com pilhas alcalinas 4-aaa.
Diagrama de circuito
Este é o meu PCB.Eu tenho fios de jumper conectando A a A, B a B…..,3 a 3, 2 a 2…. e assim por diante. Parece funcionar muito bem, mas gostaria de saber se existe um design melhor.
Obrigado pela ajuda!
Norman Kelley

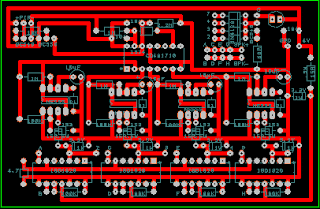

Projeto PCB
Analisando a implementação do circuito
Uma observação casual nos faz sentir que o circuito está sem falhas, e praticamente também parece estar funcionando bem, porém o design tem muito espaço para melhorias e para torná-lo tecnicamente mais sonoro.
O projeto pode ser melhorado conforme discutido nos seguintes pontos:
1) Os estágios monoestáveis do IC 555 são, na verdade, configurados inadequadamente com os estágios IC 4017, aqui os monoestáveis são alimentados pelas pinagens do IC 4017, o que tecnicamente não é muito correto. Um monoestável baseado em IC 555 deve ser alimentado diretamente dos trilhos de alimentação e acionado através de seu pino #2.

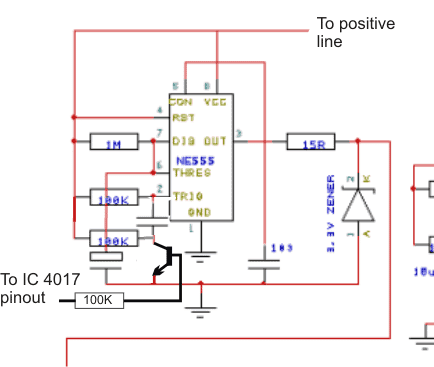

Portanto, esse problema predominante no esquema acima pode ser corrigido conforme indicado no diagrama a seguir:
Agora isso parece muito melhor, aqui o fornecimento para o monoestável é adquirido dos circuitos +/- trilhos de alimentação CC, enquanto o disparo é adquirido da pinagem relevante do IC 4017 no pino 2 do monoestável.
Reduzindo o Consumo de Energia.
Conforme expresso no pedido, o projeto também enfrenta problemas de consumo de energia devido ao envolvimento de muitos ICs, e cada um deles consumindo mais de 7mA. O consumo total, portanto, pode ser significativamente alto para qualquer bateria pequena.
Para corrigir isso, precisamos garantir que durante o modo de espera, exceto o IC 4017, todos os ICs permaneçam desconectados da alimentação CC e sejam conectados somente assim que o PIR detectar uma presença humana e o reprodutor de mensagens estiver no modo ativado para o período de 20 segundos.
O procedimento exato para implementar isso pode ser visto abaixo:

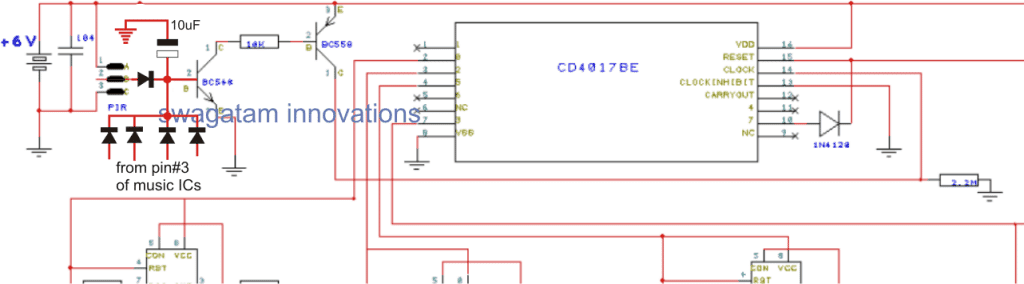

Aqui, apenas o IC 4017 é alimentado pelos terminais da bateria de 6V, enquanto o restante dos estágios do circuito é alimentado pelo coletor do transistor PIR PNP BC559.
A ideia é simples, no momento em que uma presença humana é detectada, o PIR é ativado e alimenta o monoestável ao longo dos estágios do circuito do reprodutor de mensagens, o circuito do reprodutor de mensagens responde a isso e começa a reproduzir o clipe gravado.
Este sinal de áudio é enviado de volta para a base do transistor PIR NPN e trava-o para que agora todo o circuito possa permanecer energizado enquanto a mensagem estiver sendo reproduzida.
No momento em que o reprodutor de mensagens termina de reproduzir o recorte de áudio e desliga, o estágio PIR também desliga e consequentemente desliga todo o estágio do circuito conectado, até que a próxima presença humana seja detectada e o ciclo se repita…
