Circuito do temporizador do agitador do motor da máquina de lavar

Relacionados

O artigo detalha um projeto de circuito para controlar um agitador de motor de máquina de lavar através de uma sequência de tempo predefinida que também inclui uma inversão alternativa da rotação do motor. O circuito foi solicitado pelo Sr. E.Rama Murthy.

Especificações técnicas

Estou tendo uma máquina de lavar antiga que está funcionando bem até agora. Ultimamente, seu PCB sumiu e não consigo obtê-lo localmente.

O funcionamento mecânico/elétrico é bom. O temporizador é eletromecânico e está funcionando bem. O que eu preciso é de um circuito ou seu item feito com as especificações abaixo.

Pode funcionar em 220 volts CA ou posso fornecer alimentação de 5 Volts dc através do adaptador de energia local. A unidade deve ter para operação do motor, 2 nos relés separados para operação do motor para frente e para trás.

A temporização para as operações dos relés é de 2 segundos de parada e 5 segundos de avanço e 2 segundos de parada e 3 segundos de reversão. Isto é para trabalhar o processo de agitação de roupas.

O motor é de 0,5 cv. Eu deveria ser capaz de colocá-lo em uma caixa que é à prova d’água. Por favor, deixe-me saber quanto devo enviar por transferência bancária, que deve incluir suas despesas de embalagem e envio.

Agradecendo antecipadamente.

E. Rama Murthy., Visakhapatnam., AP

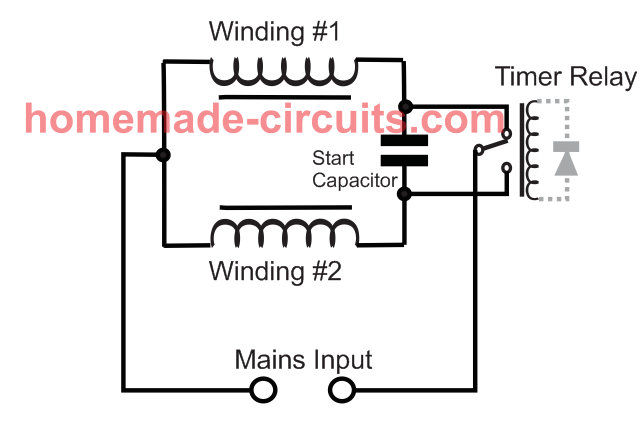

Entendendo a fiação do motor da máquina de lavar

Antes de aprendermos a fazer uma unidade de máquina de lavar personalizada controlada por temporizador, seria importante aprender o diagrama básico de um motor de máquina de lavar de 3 fios.

Conforme mostrado no diagrama abaixo, um motor de máquina de lavar normalmente tem dois conjuntos idênticos de enrolamentos. Ao contrário do motor do ventilador, os dois enrolamentos são idênticos em termos de espessura do fio e número de voltas.

Isso ocorre porque um motor de máquina de lavar precisa girar nos dois sentidos. Ou seja, ele tem que se mover no sentido anti-horário e no sentido horário alternadamente.

Portanto, a fiação é implementada de forma que cada enrolamento funcione como um enrolamento principal, assim como o enrolamento de partida do capacitor alternadamente, dependendo de qual enrolamento é selecionado pelo relé temporizador.

IMG 6245AD937BD2D
CIRCUITO DO TEMPORIZADOR DO AGITADOR DO MOTOR DA MÁQUINA DE LAVAR 7

Como a rotação para frente reversa é implementada

Na imagem acima, assumindo que o enrolamento #1 é selecionado pelo relé temporizador, faz com que o enrolamento #1 atue como o enrolamento do motor principal, enquanto o enrolamento #2 funciona como um enrolamento de partida do capacitor de apoio, para iniciar a rotação do motor em um determinado direção.

Em seguida, quando o relé do temporizador se conecta com o enrolamento #2, este enrolamento agora se torna o enrolamento principal e o enrolamento #1 é usado como um enrolamento de partida do capacitor para girar o motor na direção oposta. Desta forma, um motor de máquina de lavar é capaz de girar no sentido reverso/para frente, apesar de ser um motor CA.

Projetando o Circuito

O funcionamento do circuito controlador do agitador do motor da máquina de lavar proposta pode ser entendido conforme explicado abaixo:

Quando a energia é ligada no circuito, o pino 15 do IC é redefinido por C1, tornando um alto em seu primeiro pino 3, que é a primeira pinagem na ordem de sequência para o IC 4017.

A lógica alta acima no pino 3 passa instantaneamente por C2, causando uma lógica alta na entrada de N1 que, por sua vez, causa uma lógica alta na saída de N2.

A situação acima mantém T2 e RL/1 desligados.

Agora, após um tempo predeterminado de 2 segundos, que pode ser definido selecionando adequadamente os valores de C2/R2/R3, C2 fica totalmente carregado, tornando um zero lógico na entrada de N1, que muda instantaneamente os estados nas saídas de N1/N2, causando um zero lógico na saída de N2 que por sua vez liga T1.

T1 passa um pulso positivo curto através do pino 3 alto através de seu emissor/coletor para o pino 14 do IC1.

O pulso acima cronometra IC1 para que o pino 3 alto da lógica agora mude para a próxima pinagem na ordem, pino 2.

A alta acima no pino 2 passa de forma idêntica na entrada de N3, tornando uma baixa instantânea em sua saída. Este baixo aciona T2 e RL/1 ativando o motor em uma determinada direção dependendo da fiação dos contatos RL/2.

N4 mantém o estado lógico acima até que 3 segundos sejam passados, o que é determinado pelos valores de C3/R7, após o qual N4 reverte seu estado ligando T3, o que causa um pulso curto no pino 14 do IC1.

O pulso acima mais uma vez cronometra IC1 para que a lógica agora mude do pino 2 para o pino 4 na ordem da sequência.

O pino 4 alto repete novamente a primeira sequência que foi implementada quando a lógica estava no pino 3.

As condições acima desativam RL/1 e o motor por mais 2 segundos.

Após os 2 segundos acima, T1 liga, fornecendo um pulso para o pino 14 que resulta no deslocamento da sequência para o pino 7.

A alta no pino 7 mais uma vez liga T2/RL1 e também RL/2. Porém desta vez o motor muda seu sentido de rotação devido à ativação de RL/2.

Os valores C4/R11 garantem que a condição acima permaneça ligada por cerca de 5 segundos. Após 5 segundos, T5 executa o clock do pino 14 que muda a sequência para a próxima ordem de pinagem que está no pino 10. Como o pino 10 está conectado ao pino 15, a situação instantaneamente salta e é redefinida para o pino 3 …. e o ciclo se repete.

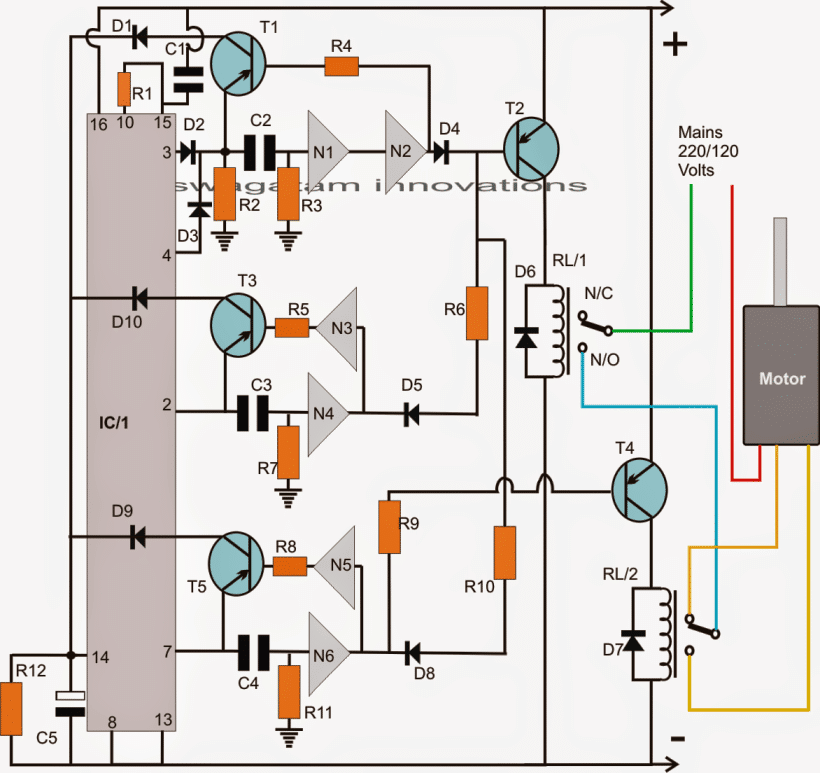

Diagrama de circuito

IMG 6245AD93D9432
CIRCUITO DO TEMPORIZADOR DO AGITADOR DO MOTOR DA MÁQUINA DE LAVAR 8

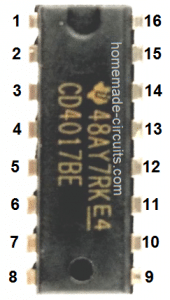

IMG 6245AD9416FB4

Lista de peças para o circuito do temporizador do controlador da máquina de lavar acima

  • R1, R4, R5, R6, R8, R9, R10 = 10K
  • R2, R3, R7, R11, C2, C3, C4 = A SER DETERMINADO POR TENTATIVA E ERRO
  • R12 = 100K
  • C5 = 33uF/25V
  • T1, T3, T5 = BC557
  • T2, T4 = 2N2907
  • D1—-D10 = 1N4007
  • N1—-N6 = IC 4049
  • IC1 = 4017
  • RL/1, RL/2 = 6V/100mA RELÉS SPDT

Como fazer a fiação das conexões do motor da máquina de lavar.

Conforme mostrado no diagrama acima, o motor teria três fios, um deles seria a entrada de rede enquanto os outros dois para a ação de inversão ou para inverter os sentidos do motor.

Você gostaria de obter a ajuda de um técnico qualificado em reparos de máquinas de lavar para confirmar as entradas exatas dos fios antes de conectá-los ao circuito.
