Um indicador de nível de música sem fio é um dispositivo eletrônico construído para detectar os níveis variados de um sinal de música e convertê-lo em níveis correspondentes de iluminação em uma barra de matriz de LED.
Este circuito simples criará um efeito de luz LED deslumbrante, detectando qualquer frequência de música na atmosfera e iluminando um medidor de gráfico de barras de 10 LEDs, indicando o nível da música.
O circuito proposto é adequado para aplicações onde a música e o entretenimento estão envolvidos, como em festas, festivais, confraternizações etc.
Como o circuito foi projetado para operar sem fios, nenhum contato físico se torna necessário, tornando a unidade fácil de manusear e muito portátil.
O circuito pode ser alimentado com uma bateria de 3V ou mesmo com o carregador do seu celular e pode ser conectado em qualquer lugar da sala de música para obter os efeitos de luz operados por música deslumbrantes pretendidos.
Como funciona

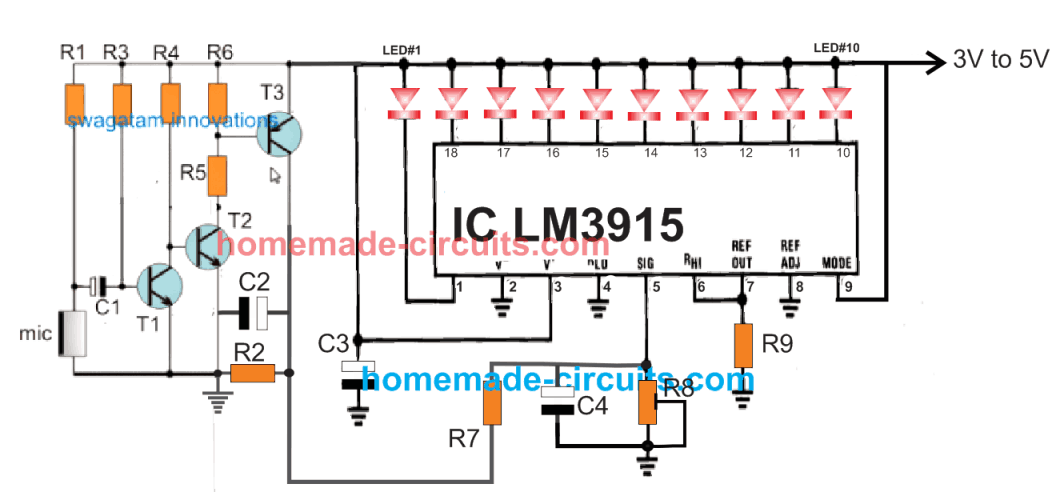

Referindo-se ao diagrama de circuito abaixo, podemos entender o projeto com a ajuda dos seguintes pontos:
O circuito é basicamente construído em torno de dois estágios: 1) um amplificador de microfone, 2) um processador de display LED digital baseado em LM3915.
O T1, T2, T3 forma um circuito amplificador de microfone transistorizado simples, que amplifica música atmosférica fraca ou níveis de áudio para amplitudes de tensão relativamente mais fortes no coletor de T3.
O LM3915 está configurado como detector de tensão e driver de LED. Qualquer padrão de aumento e queda de tensão em seu pino 5 é transformado em um display gráfico de barras de 10 LEDs de sequenciamento correspondente conectado através das 10 saídas do IC.
Ou seja, na faixa de tensão mínima, o LED #1 acenderá e, à medida que a tensão aumentar, os LEDs correspondentes começarão a acender de maneira sequencial crescente. No alcance máximo, o 10º LED acenderá.
O processo será revertido à medida que a tensão cai neste pino, criando um movimento contínuo de vai e vem na iluminação LED com um maravilhoso efeito de luz enriquecido com música.
Essa faixa máxima de detecção pode ser definida ou ajustada com a predefinição de 10K mostrada anexada na mesma pinagem do IC.
No projeto proposto, a saída de áudio amplificada do estágio MIC é aplicada ao pino 5 do LM3915. O IC detecta as amplitudes variáveis dos sinais de música e, consequentemente, faz com que os LEDs dancem no padrão de avanço reverso pretendido.
Os valores de C2 e R2 juntos individualmente podem ser ajustados para ajustar o tempo de resposta do sequenciamento. Valores mais altos permitirão um movimento mais lento dos LEDs, enquanto valores mais baixos permitirão que os LEDs sejam sequenciados em uma taxa mais rápida.
Demonstração em vídeo:
Lista de peças
- R1 = 4k7
- R2, R6, R9 = 1K
- R3 = 2M2
- R4 = 33K
- R5 = 470 ohms
- R7 = 10K
- R8 = 10k predefinido
- C1 = 0,22uF cerâmica
- C2 = 100uF/16V ou 25V
- C3, C4 = 1uF/16V ou 25V
- T1, T2 = BC547
- T3 = BC557
- MIC = eletreto MIC
- LEDs = todos são LEDs vermelhos, tipo 5mm, 20mA, ou conforme desejado.
Como conectar com uma entrada de áudio de 3,5 mm
Para usuários que não desejam ter uma funcionalidade de detecção de nível de música sem fio, podem facilmente modificar o design de acordo, eliminando completamente o estágio do amplificador MIC.

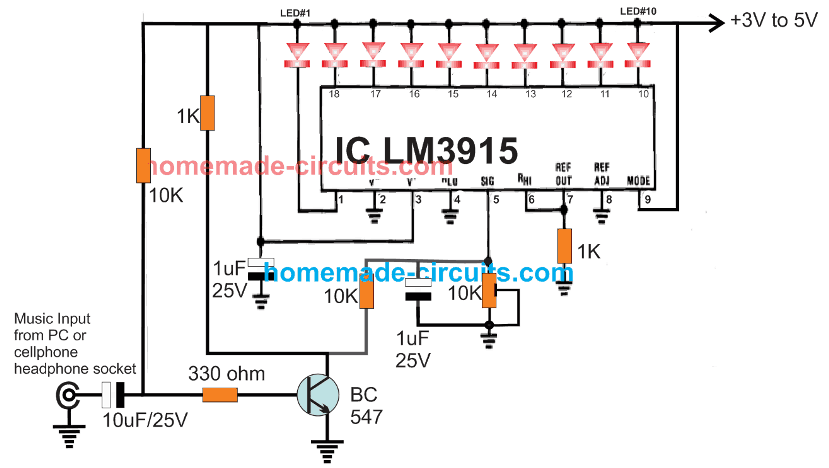

O esquema para um indicador de nível de música de 10 LEDs para conexão USB ou para uma conexão de telefone celular de 3,5 mm é mostrado abaixo. A entrada do circuito também pode ser conectada diretamente com terminais de alto-falante para obter a indicação de nível de música de alta qualidade necessária.
