Uma lâmpada LED de parede poderosa do tipo plug-in pode ser construída em casa usando alguns LEDs brancos e alimentando-a através de um carregador de celular. A energia do carregador de celular é de cerca de 6 volts a 500 mA aproximadamente.
Por que usar um carregador de celular
A fonte de um carregador de celular pode ser bem adequada e pode ser testada para alimentar luzes LED brancas. A aplicação inclui alguns tipos importantes como um circuito de luz do tubo LED, circuito de lâmpada de parede led, luz da varanda led, lâmpada de mesa LED etc. para citar alguns.
Um carregador de celular descartado e reposição e alguns LEDs baratos são tudo o que você quer que você faça uma luz de tubo LED simples, mas poderosa. O carregador de celular também pode ser usado para fazer uma luz de varanda, uma luz de parede da sala de cama ou uma lâmpada de mesa. O esquema do circuito completo está fechado aqui dentro.
Um belo circuito de lâmpada de tubo led reto na parede pode ser construído usando um número de LEDs brancos e adaptador de carregador móvel CA descartado. O uso de um carregador de celular torna toda a unidade muito compacta e perfeitamente montável em tomadas de parede.
Carregadores de celular não são novos para nós e hoje em dia todos nós parecemos ter um par de de sobras conosco. Isso pode ser principalmente devido à razão pela qual sempre que um novo celular é adquirido um carregador vem livre dentro do pacote com o aparelho. Estas unidades são tão duradouras e robustas que na maioria das vezes carregadores duram mais do que os celulares.
Esses carregadores de celular sobressalentes muitas vezes ficam ociosos e em algum momento tendemos a descartá-los ou simplesmente descartá-los de nossa casa. Para um leigo, essas unidades podem ser um pedaço de lixo, mas um indivíduo técnico pode fazer uma joia completa com isso. Especialmente uma pessoa que pode ser um hobbyista eletrônico saberá muito bem o quão valioso um carregador de celular pode ser mesmo quando ele não está sendo usado para o seu propósito real.
Quais são carregadores de celular e como funcionam
Todos nós vimos um carregador de celular funcionando ou melhor, sendo usado para carregar celulares. Portanto, sabemos definitivamente que é algo a ver com o fornecimento de algum tipo de saída de energia.
Isso mesmo, estes são na verdade uma forma de adaptadores CA para DC, no entanto eles são incrivelmente eficientes em comparação com um adaptador comum que pode empregar um transformador para as conversões necessárias.
Carregadores de celular são capazes de fornecer um bom seis volts a um maciço 800 mA de corrente. Isso é muito grande considerando o tamanho e o peso dessas unidades.
Basicamente, um carregador de celular é uma fonte de alimentação SMPS de alto grau no nível acima avaliado. Felizmente, um LED branco também funciona em potenciais que combinam bastante com as especificações acima.
Isso me levou a pensar em usar um carregador de celular para ser usado como uma lâmpada de parede tipo plug-in. Lembre-se que um carregador pode fornecer energia suficiente para suportar pelo menos 30 números ímpares de LEDs brancos de alta potência de alta eficiência. Isso significa simplesmente que as luzes podem ser usadas como uma luz compacta do tubo LED que pode substituir confortavelmente uma luz CFL comum e gerar luz tão boa quanto. Sem cargas, um carregador de celular pode fornecer saídas de até 10 volts, o que pode facilmente alimentar um par de LEDs em série. A série consumirá um mínimo de 20 mA, no entanto, uma vez que o carregador pode fornecer um bom 500 ma mais corrente podemos adicionar mais 15 séries desse tipo em paralelo, tornando a acomodação total perto de 30 ou mais LEDs.
Peças necessárias para o circuito de luz do tubo led do carregador de celular proposto
Você exigirá as seguintes partes para a construção do projeto proposto:
- Resistores série – Todos os 68 Ohms, 1/4 WattAn carregador de celular reposição comum – 1no.
- LEDs brancos – 30 não. para fazer uma pequena luz de tubo ou 10 LEDs para fazer uma lâmpada de quarto montada na parede etc. (ver texto)
- PCB – Tipo de finalidade geral ou de acordo com as especificações do projeto.

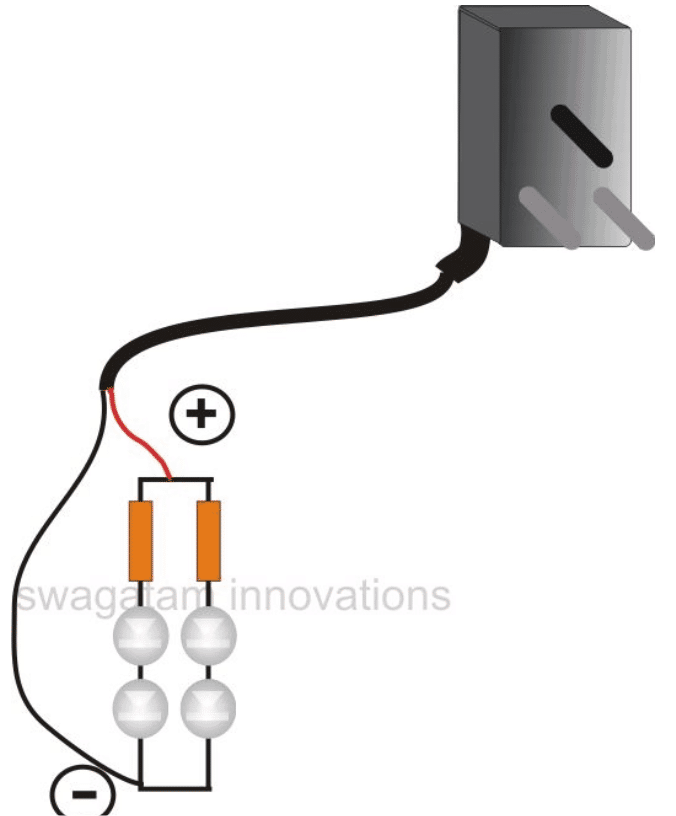

Pistas de construção
A construção desta lâmpada de parede LED usando carregador de celular não é difícil, pois exige apenas que os LEDs sejam fixados em linhas e colunas corretamente, como mostrado no diagrama. Você pode usar a energia do celular para acender qualquer número se os LEDs dependerem da exigência.
Por exemplo, se você quiser fazer uma luz de varanda para iluminar a varanda da sua casa, então provavelmente você precisaria montar não mais do que 6 LEDs.

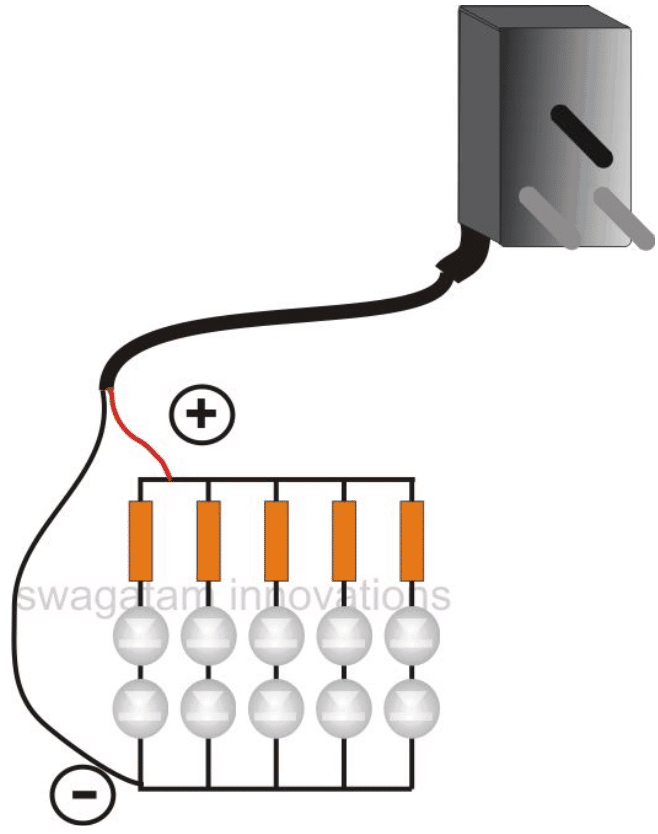

Fazendo uma luz LED do quarto
Para fazer uma lâmpada de quarto legal um único LED seria suficiente, em vez de sentar na escuridão completa, esta luz pode ser usada ou ligada enquanto assiste TVs ou vídeos.
Para fazer uma lâmpada de mesa para fins de leitura, um grupo de 10 LEDs forneceria luz suficiente para o efeito.

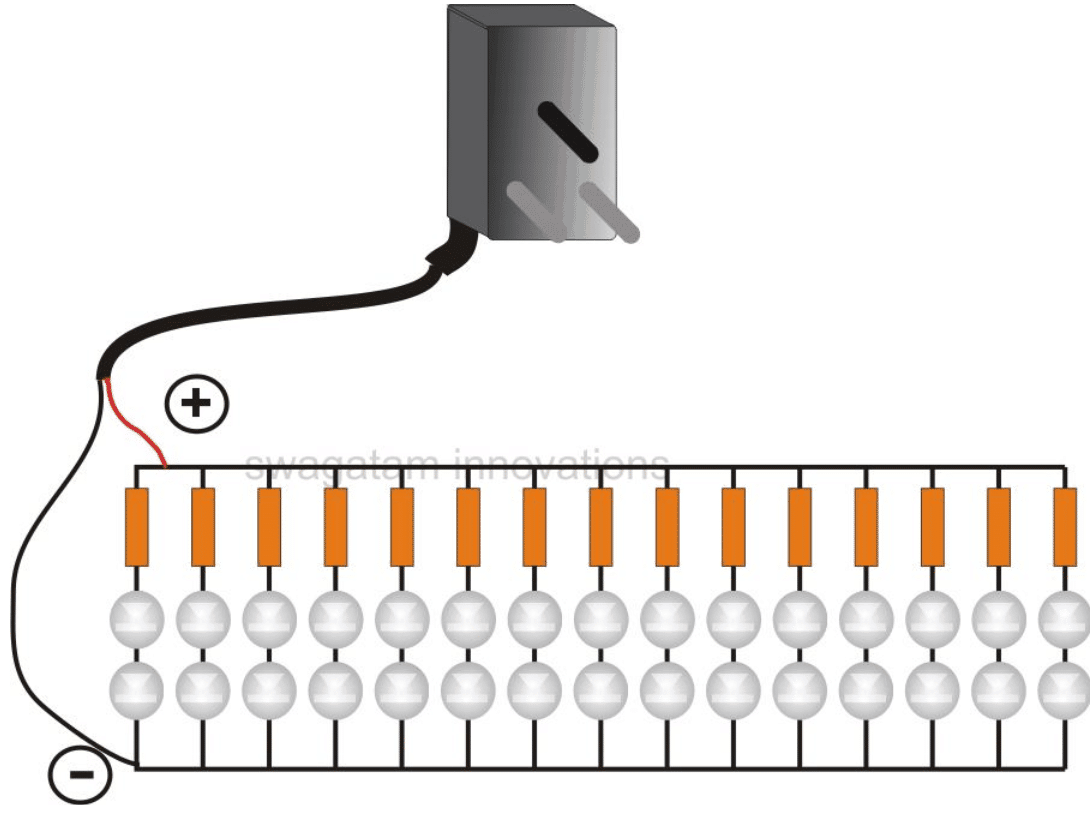

E como discutido acima, uma luz de tubo LED de descida também pode ser construída montando cerca de 30 + LEDs em conjunto com uma fonte de alimentação carregador de celular.
Como soldar os LEDs
Para todas as aplicações acima, o modo básico de soldar e fixar os LEDs permanece o mesmo. Corrija e solde uma série de dois LEDs com uma corrente de resistência e agora continue repetindo esta série quantas vezes quiser, dependendo do tipo de lâmpada que você está tentando construir.
Uma vez que você terminar de montar este layout, você pode ir juntando todas as extremidades livres dos resistores que se torna um dos terminais de abastecimento, da mesma forma juntar todas as extremidades livres restantes dos LEDs, que se torna o outro terminal de abastecimento da unidade. Essas entradas de suprimentos agora só precisam ser conectadas com o fornecimento do carregador de celular.
Os LEDs devem vir imediatamente e produzir iluminação como desejado por você.
A montagem agora precisa ser alojada adequadamente dentro de um gabinete plástico adequado, conforme especificação e gosto individual.

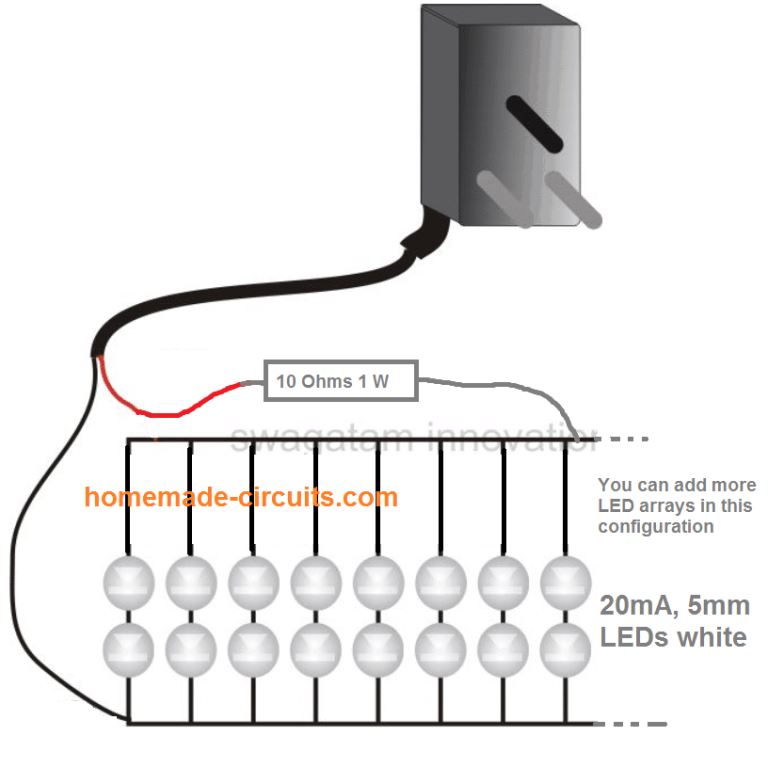

Um design mais simples
Uma configuração muito mais simples pode ser vista abaixo:
Como a tensão/corrente ideal de um carregador padrão é em torno de 8V / 1 amp, tendo 2 LEDs em série, podemos conectar 61 dessas séries em paralelo para obter saída de 8 watts
