Neste post, aprenderemos a construir alguns circuitos de LED interessantes e também aprenderemos a conectar LEDs corretamente em um circuito.
LED significa Light Emitting Diode, que na verdade é um diodo semicondutor que tem a propriedade de emitir luz, quando a corrente passa por ele na direção certa ou quando o LED é polarizado diretamente.
Um LED tem dois terminais para conectar a um circuito elétrico. Como um LED é basicamente um diodo, seus terminais possuem polaridade na forma de ânodo e cátodo.
O terminal do ânodo deve ser conectado à alimentação positiva e o cátodo a uma alimentação negativa.
Principalmente, a tensão máxima que um LED pode tolerar é de 3,5 V, no entanto, 3,3 V é o valor ideal recomendado para a maioria dos LEDs padrão.
Resistor de LED
Embora um LED seja um diodo, é altamente sensível à corrente e não pode tolerar nada que exceda sua faixa especificada.
Para garantir que um LED esteja protegido contra uma situação de sobrecorrente, um resistor calculado é normalmente adicionado em série com um dos terminais do LED. Este resistor pode ser conectado em série com o terminal do cátodo ou o terminal do ânodo do LED.
Este resistor limitador de corrente pode ser simplesmente calculado usando a seguinte fórmula:
R = Alimentação de entrada – Tensão nominal do LED / corrente máxima do LED.
Por exemplo, digamos que um LED tenha uma tensão nominal de 3,3 V e um limite máximo de corrente de 20 mA (0,02 A), assumindo que a alimentação de entrada é de 6 V, o valor do resistor limitador em série pode ser calculado da seguinte forma:
R = 6 – 3,3 / 0,02 = 135 ohms, sendo o valor seguro mais próximo de 150 ohms.

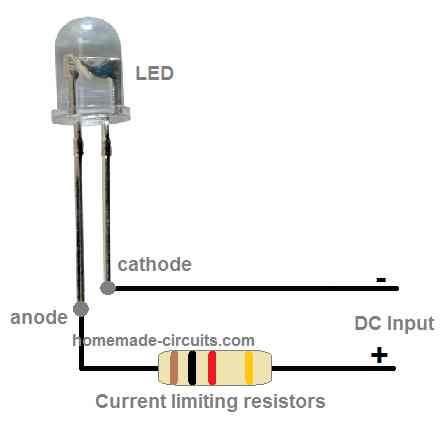

Como conectar um LED
Conectar um LED a uma fonte DC, para obter uma iluminação ideal, é muito fácil. Um diagrama de conexão simples pode ser visto na imagem a seguir, que é aplicável a todos os LEDs. O resistor limitador de corrente deve ser calculado conforme explicado nos parágrafos acima.
Aqui, o terminal mais curto que é o cátodo vai para a entrada de alimentação negativa, enquanto o terminal mais longo que é o pino do ânodo do LED é conectado à entrada positiva da alimentação CC através de um resistor limitador.
Circuitos de Aplicação
Os LEDs são dispositivos fascinantes, pois são capazes de produzir uma saída de luz potente em diferentes cores, conforme desejado pelo usuário para uma determinada aplicação.
Os LEDs podem ser usados para fazer muitos circuitos ornamentais ou indicadores atraentes para muitos propósitos úteis.
Sem mais delongas, vamos dar uma olhada em alguns circuitos de aplicação de LED interessantes, conforme apresentado nos parágrafos a seguir.

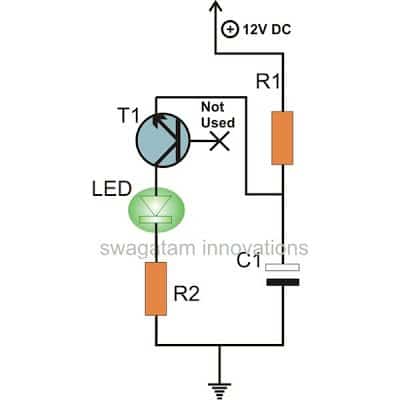

Menor pisca-pisca LED
O indicador LED piscando parece muito atraente, mas o design pode ser mais interessante se o circuito usar o menor número de peças. O circuito a seguir mostra como um único LED pode ser configurado com um único transistor para criar um indicador LED intermitente confiável.
Para mais informações sobre este circuito, você pode consultar este artigo.

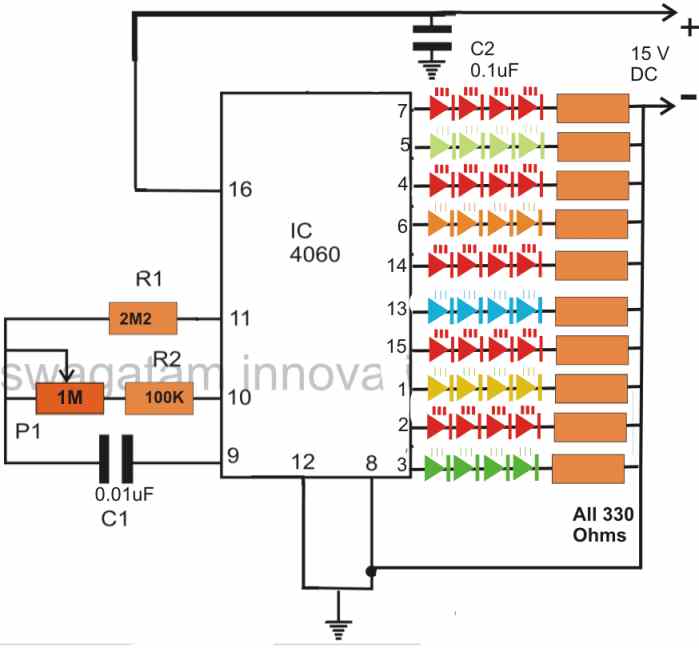

Luz intermitente LED aleatória para árvore de Natal
O melhor uso dos dispositivos LED é sua capacidade de decorar qualquer coisa conforme desejado pelo usuário. O circuito a seguir mostra como um único IC 4060 pode ser usado para construir um circuito de pisca-pisca de LED múltiplo, conforme mostrado no diagrama a seguir. Todas as cadeias de LED conectadas piscarão e piscarão em diferentes taxas aleatórias, dependendo do ajuste do potenciômetro P1 ou do valor do capacitor C1. É usado para decorar uma árvore de Natal ou aplicado para fazer um colar de LED cintilante em torno de um ídolo.
A descrição completa do design é fornecida neste artigo.

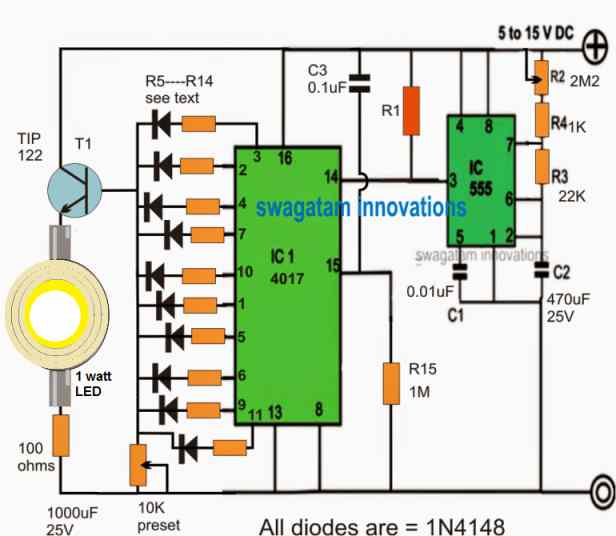

Luz Rotativa LED
Se você estiver interessado em construir um efeito de luz rotativo de polícia ou ambulância sem realmente usar um mecanismo giratório para a lâmpada, o circuito a seguir pode ajudá-lo.
O LED usado neste circuito é um LED de 1 watt que irá gerar uma iluminação brilhante alternada lenta e desvanecimento, produzindo um efeito de luz LED rotativo.
Mais informações sobre o circuito podem ser encontradas neste artigo.

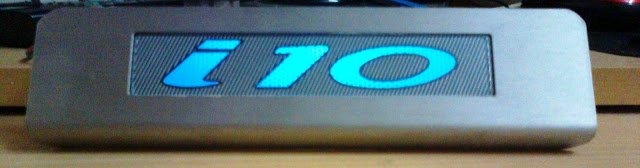

Placa de identificação da luz de fundo LED
A imagem a seguir mostra um exemplo de como um atraente circuito de placa de identificação de LED iluminado por luz de fundo pode ser construído usando apenas 4 LEDs fixados horizontalmente nos 4 cantos da placa de identificação, internamente.
Mais informações sobre isso e o procedimento completo de construção podem ser lidos neste artigo
Circuito de cubo de LED
Para construir uma luz de cubo de LED, você precisará de um cubo de plástico, vários LEDs e um circuito de atraso em cascata. Para cada LED é usado um circuito de retardo de dois transistores, e muitos desses circuitos de retardo de ativação são conectados em cascata um com o outro, dependendo do número de LEDs, para formar uma longa cadeia de retardo, em loop de ponta a ponta. Quando a energia é aplicada, os LEDs começam a acender um a um até que todos os LEDs instalados no cubo estejam acesos. Depois que todos os LEDs estão acesos, acontece o inverso, e os LEDs se apagam um a um, e o ciclo continua se repetindo.
Os detalhes do circuito podem ser encontrados neste artigo

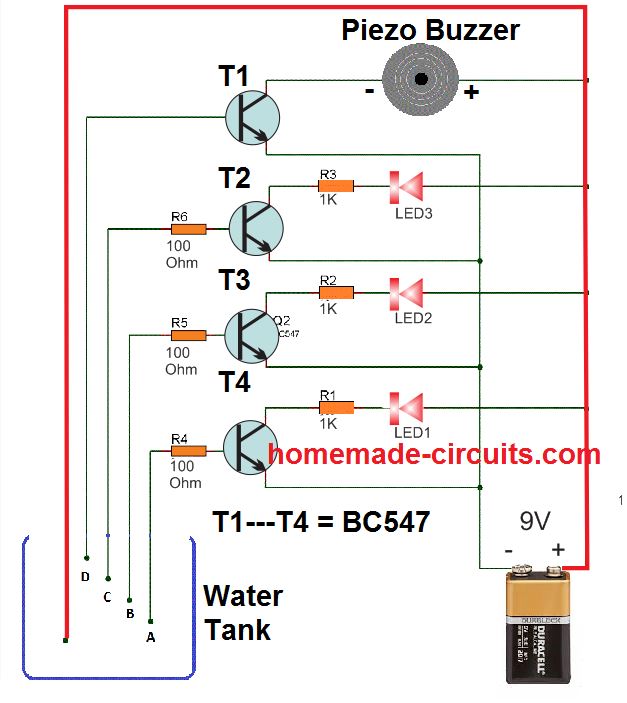

Indicador de Nível de Água
Os LEDs também podem ser usados para indicar o nível de água em um tanque de água. Para isso, precisamos de um punhado de LEDs, alguns transistores e resistores. O projeto completo pode ser visto no diagrama a seguir.
Quando a água faz a ponte entre os contatos (A a D), entre os resistores da base do transistor e a alimentação positiva, os respectivos LEDs acendem sucessivamente, indicando a subida do nível da água.
Mais sobre isso pode ser aprendido neste artigo.

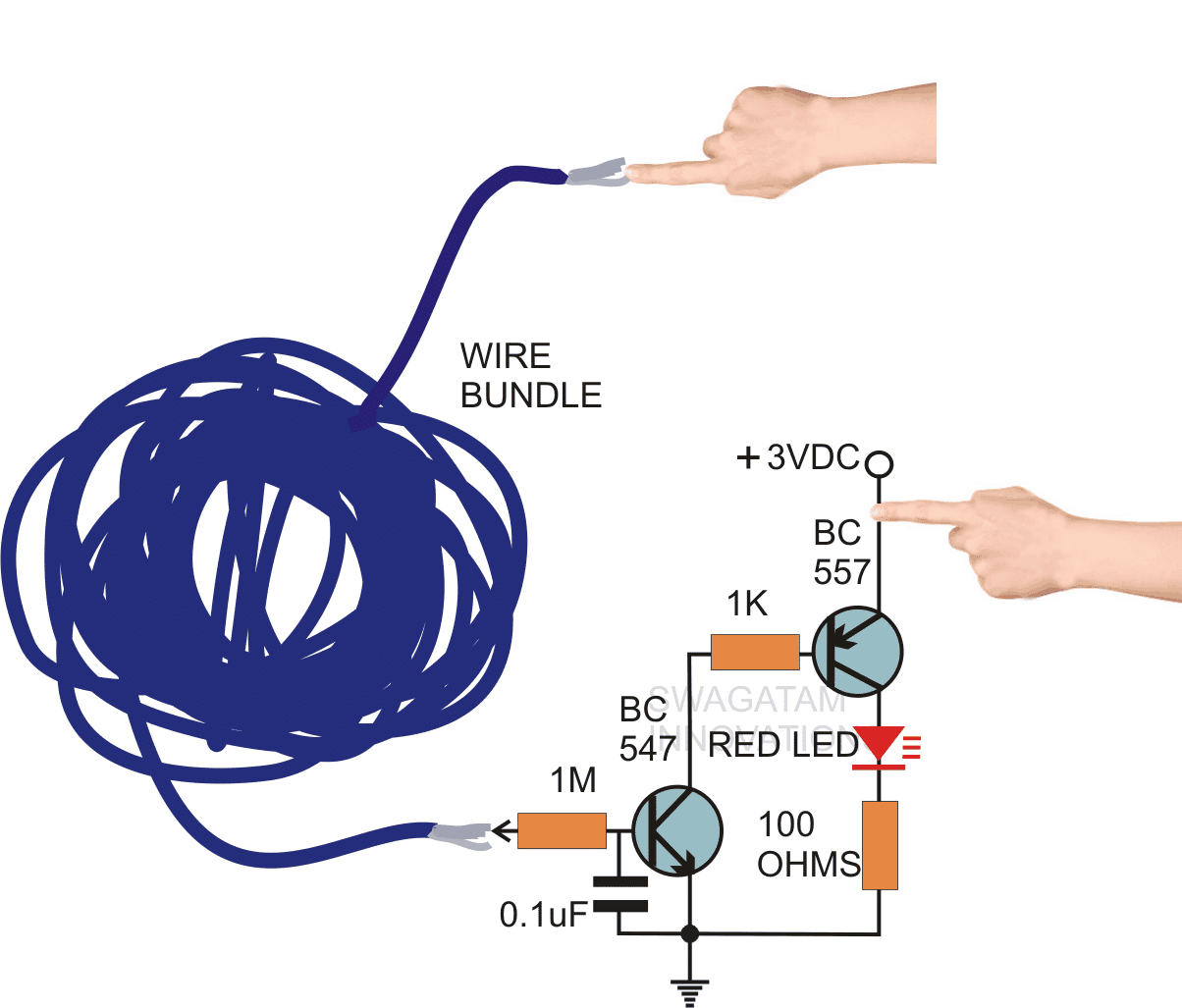

Teste de Continuidade Simples
Apenas alguns transistores junto com um LED é tudo o que pode ser necessário para fazer um circuito testador de continuidade simples. Este circuito pode ser usado para testar a continuidade de transformadores, feixes de fios ou qualquer sistema elétrico com sistema de fiação complexo.
Nesta configuração do testador de continuidade, quando uma extremidade do feixe de fios é tocada com uma mão e a outra sobre a fonte positiva, tocar a extremidade do resistor de 1M com a outra extremidade do fio indica a continuidade do feixe de fios
Mais sobre isso pode ser aprendido através deste artigo.
No artigo acima discutimos alguns circuitos de LED interessantes, mas isso pode ser apenas a ponta do iceberg, já que existem inúmeros outros circuitos que podem ser projetados usando LEDs para obter efeitos de iluminação fascinantes ou para fins de indicação úteis.
Se você estiver interessado em investigar mais circuitos de LED, consulte o seguinte link:
Projetos de LED DIY
