Circuito Inversor com Controle de Feedback

Neste artigo, aprenderemos alguns circuitos inversores com um controle de feedback automático para garantir que a saída não exceda o nível de saída CA normal especificado e também não exceda as condições de sobrecarga especificadas.

O que é controle de feedback em inversores

Um controle de feedback no inversor geralmente é incorporado para controlar a tensão de saída e a corrente de saída e evitar que ultrapassem os limites perigosos.

Neste sistema, a tensão da rede CA de saída é primeiro reduzida a um nível proporcionalmente mais baixo e alimentada ao pino de desligamento do IC de controle. A tensão de realimentação reduzida agora segue a saída CA e varia para cima/para baixo de acordo, de maneira proporcional.

Os CIs de controle desligam os circuitos comares e monitoram este sinal de feedback com uma referência fixa derivada da tensão da bateria do inversor.

Caso a tensão de saída tenda a subir acima do valor predeterminado e aumentar além do nível de referência, ele aciona o amplificador de erro, que desliga o PWM de saída do inversor. Quando isso acontece, a tensão de saída cai instantaneamente, fazendo com que o sinal de feedback diminua abaixo do valor de referência. Essa situação faz com que o recurso de desligamento do IC seja desabilitado e o IC começa a funcionar normalmente novamente.

Se a saída novamente tentar subir além do nível inseguro, o processo acima é repetido de maneira idêntica, e isso continua de forma contínua e rápida, garantindo que a tensão de saída nunca ultrapasse o nível inseguro especificado.

Controle de Feedback em Inversores SG2524/SG3524/SG3525

O primeiro exemplo de circuito abaixo mostra como um controle de feedback automático pode ser adicionado a um circuito inversor SG2524. O mesmo conceito também pode ser aplicado a todas as outras versões de inversores, utilizando o IC SG3524 e SG3525.

IMG 6242C22808B52
CIRCUITO INVERSOR COM CONTROLE DE FEEDBACK 5

Você pode consultar as duas folhas de dados a seguir para saber exatamente como as pinagens do IC SG2524 IC são projetadas para funcionar:

Folha de Dados LM3524

Pinagem SG3525

A malha de controle de feedback é configurada da seguinte forma pode ser entendida com os seguintes pontos:

A saída de 220V AC é primeiro retificada usando um circuito retificador de ponte de 4 diodos.

A CC de alta tensão retificada é reduzida para um nível CC mais baixo, em torno de 5V a 10V através da rede divisora ​​de tensão construída usando os resistores de 220K e a predefinição de 10K.

A predefinição de 10K é usada para ajustar a tensão de feedback até que a tensão de saída seja controlada apenas no nível certo.

O feedback é obtido do braço central da predefinição de 10K e alimentado ao pino de entrada não inversor 1 do amplificador de erro do IC 2524.

Este amplificador de erro nada mais é do que um conjunto de amplificador operacional interno ao IC para controlar o PWM da saída pino 11 e pino 14.

A entrada inversora ou (+) pino 2 do amplificador operacional é fixada em um nível de referência fixo de +2,5 V através do par de resistores divisores de tensão configurados em torno do pino 2 e pino 16 do IC. O potencial de referência de +5V é derivado do pino 16 do IC e depois caiu para 2,5V usando os dois resistores divisores de tensão.

Como o pino 2 do amplificador de erro é fixado na referência de 2,5 V, significa que, se o pino 1 do opamp subir acima do nível de 2,5 V, acionaria instantaneamente o recurso PWM do IC, causando estreitamento do PWM de saída para o transistores.

A predefinição de feedback 10k é ajustada de forma que a tensão de feedback no pino 1 atinja a marca de 2,6 V assim que a tensão de saída atingir o nível de alta tensão inseguro especificado.

Em tais situações, quando o pino 1 recebe 2,6 V, ele fará com que o amplificador de erro interno seja ativado, estreitando os PWMs de saída para os transistores, o que, por sua vez, fará com que a tensão de saída reduza para níveis mais baixos seguros, adequadamente.

Adicionando Feedback no Inversor IC 555

Você já deve ter lido o post que explica como construir inversores simples baseados em 555.

Embora todos esses inversores sejam decentemente projetados e produzam os 220 V ou 120 V pretendidos a partir de uma configuração fácil do IC 555, eles não possuem um sistema de feedback embutido para garantir uma tensão de saída constante.

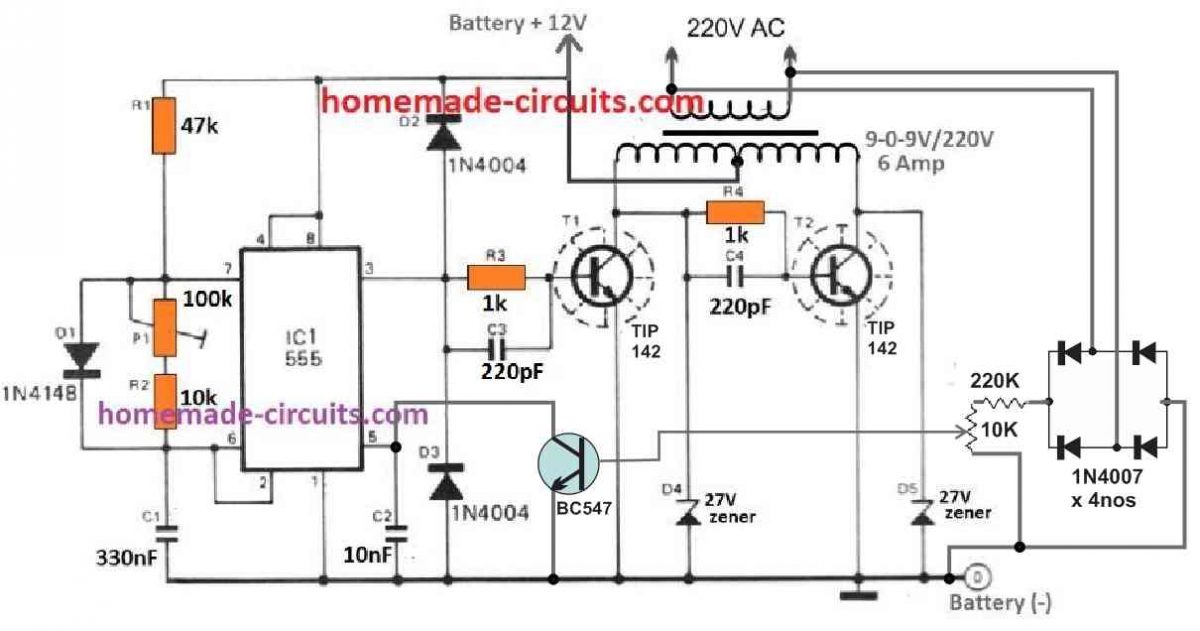

A figura a seguir mostra como um inversor IC 555 comum pode ser transformado em um inversor aprimorado por meio de uma rede de controle de loop de feedback fácil.

IMG 6242C2286397E
CIRCUITO INVERSOR COM CONTROLE DE FEEDBACK 6

Neste circuito também, descobrimos que a saída de 220V do transformador é primeiro retificada para um nível DC e, em seguida, é reduzida através de uma rede resistiva composta por um resistor de 220K e um preset de 10k.

O fio central pré-ajustado de 10k é configurado com o transistor NPN BC547, cujo coletor pode ser visto conectado com o pino 5 do IC que é a entrada de controle do IC.

Sabemos que normalmente quando o pino 5 está aberto, o PWM no pino 3 de saída do IC tem um PWM máximo, porém, como o potencial no pino 5 é reduzido, o PWM de saída também diminui proporcionalmente.

Aterrar o pino 5 faz com que o PWM de saída no pino 3 fique muito estreito, com tensão média quase zero nesta pinagem.

No circuito de feedback do IC 555, quando a tensão de saída tende a subir acima do limite de alta tensão inseguro, conforme a configuração do pré-ajuste de 10k, a base do BC547 começa lentamente a ficar polarizada. Quando isso acontece, o BC547 começa a conduzir e faz com que o pino 5 do IC fique gradualmente aterrado. O aterramento do pino 5 do IC faz com que o PWM de saída no pino 3 fique mais estreito, o que, por sua vez, faz com que a tensão de saída caia para os níveis normais.
