Neste post, discutimos alguns circuitos inversores em miniatura que podem converter 1,5 V para 220 V ou 3 V para 220 V ou 6 V para 220 V. Todos os projetos empregam um único transistor e transformador PNP, conectado no modo de realimentação para gerar o oscilações.

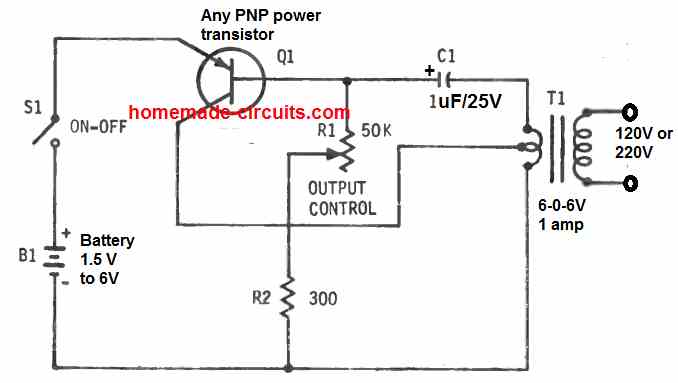

Circuito Inversor de 1,5 V a 220 V
O circuito mini inversor demonstrado na figura a seguir pode produzir uma saída CA mais alta de 220 volts se for alimentado por qualquer bateria entre 1,5 V e 6 V. Ele emprega um transistor de potência TIP2955 formando um oscilador tipo Hartley com o transformador.
O enrolamento central de 6,3 V de um pequeno transformador de núcleo de ferro (T1) funciona como um tipo de bobina de realimentação central para este oscilador. Com uma bateria de 6 V (B1), o maior consumo de corrente é de cerca de 80 ma. O potenciômetro de fio enrolado de 50k 10 watts (R1) ajusta a saída CC sem carga entre 2 V e 220 V volts.
Neste projeto de inversor, se R1 for substituído por um potenciômetro de fio enrolado de 10 watts de 200 ohm e R2 substituído por um resistor de 1 watt de 20 ohm, as especificações da bateria B1 podem ser minimizadas para 1,5 V. Circuito inversor V.
O consumo máximo da bateria com alimentação de 1,5 V será de aproximadamente 100 ma. R1 alterará a saída DC entre 60 e 80 volts, na ausência de carga.

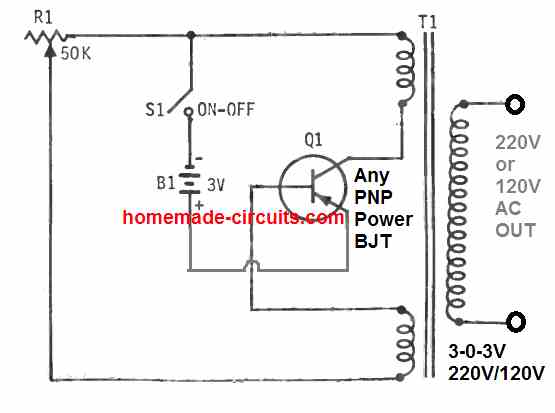

Circuito Inversor de 3 V a 220 V
O próximo circuito inversor de 3 V a 220 V é projetado para funcionar em modo de oscilador de bloqueio com uma frequência de operação definida em torno de 400 Hz. O transistor usado pode ser qualquer transistor de potência PNP.
O transformador de derivação central pode ser qualquer transformador abaixador padrão. Este transformador fornece o feedback e o aumento de tensão juntos.
As conexões dos dois enrolamentos de baixa tensão de T1 devem ser configuradas corretamente com o transistor, caso contrário o inversor pode deixar de funcionar e começar a aquecer. O potenciômetro de 50 K é um resistor variável enrolado (R1) que deve ser ajustado adequadamente para obter oscilação confiável e a saída de tensão máxima. Este circuito inversor de 3 V a 220 V pode consumir cerca de 70 ma da bateria de 3 V (B1).
