O medidor VU ou um circuito medidor de unidade de volume é um dispositivo usado para indicar a saída de volume de música de um amplificador ou sistema de alto-falante. Também pode ser considerado como um dispositivo para exibir o PMPO do amplificador em uma configuração de volume específica.
Também é chamado de circuito indicador de nível de música, pois a música alimentada no circuito é exibida através de uma iluminação crescente de gráfico de barras de LED, onde o número de LEDs iluminados é diretamente proporcional ao nível do volume da música ou potência da música.
Introdução
Embora a unidade pareça bastante técnica, que é aplicada como um dispositivo de medição de potência de áudio, em termos reais, eles são mais como ornamentos decorativos de um amplificador.
Sem esses dispositivos conectados, um sistema de amplificador pareceria bastante monótono e sem nenhum suco.
A resposta variável de um medidor VU certamente dá uma dimensão totalmente nova a um sistema de som, tornando-o mais dinâmico com seus recursos.
Antes dos dias em que os LEDs não eram tão populares, os monitores do tipo bobina móvel eram comumente incorporados como medidores VU e certamente essas unidades com luzes traseiras LIGADAS produziam um efeito visual distinto, pois suas agulhas desviavam da esquerda para a direita exibindo o tom variável de o sistema de áudio conectado.
Com o advento dos LEDs, os displays de bobina móvel foram lentamente substituídos por aqueles que incorporavam LEDs.
Com o efeito de cor à sua disposição, os LEDs tornaram-se os favoritos HOT no que diz respeito ao medidor VU, ainda hoje os amplificadores empregam um gráfico LED VU para exibir a potência da música em um amplificador.
Para os entusiastas eletrônicos que estão mais interessados em construir um dispositivo específico necessário em casa, em vez de comprar uma peça comercial, este circuito de medidor VU legal irá interessá-los se eles pretendem fazer um para seu sistema de música.
Medidor VU de 20 LEDs
O circuito de um medidor VU de LED simples explicado aqui usa o excelente chip LM3915 da Instrumentos Texas.

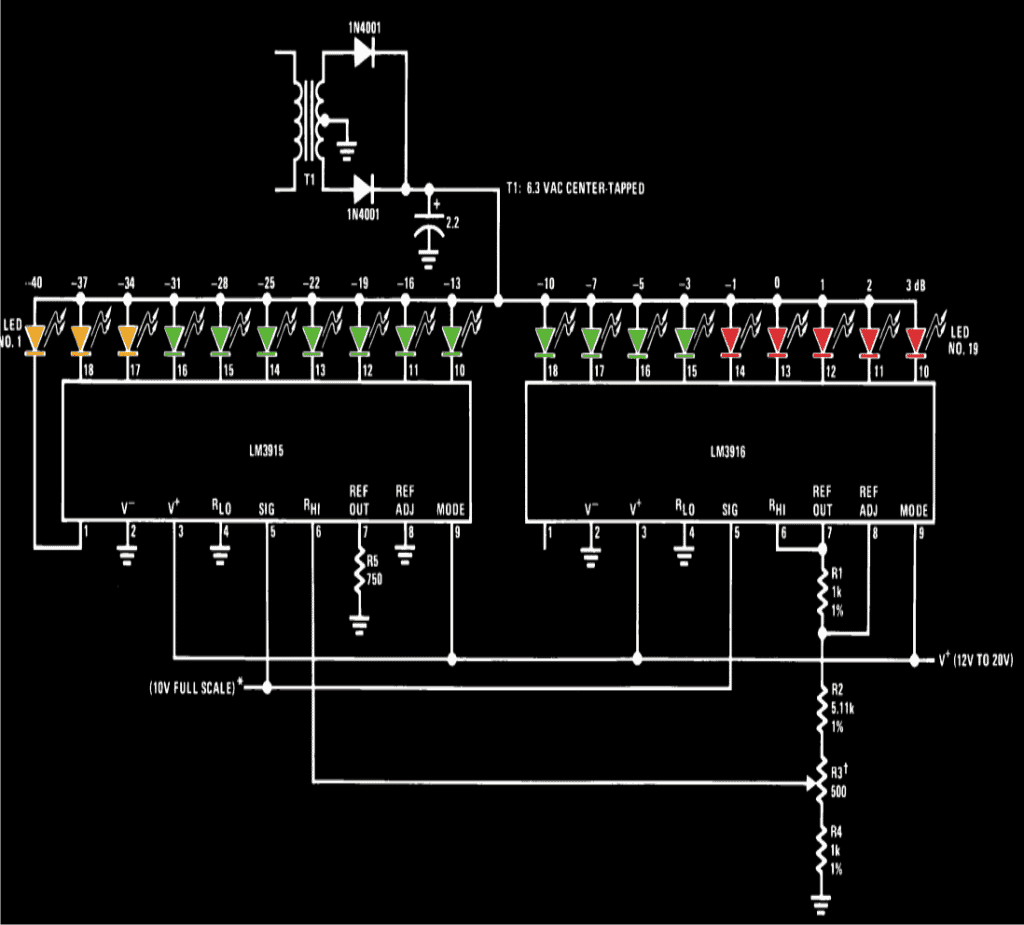

O diagrama de circuito mostra uma configuração muito simples empregando dois dos CIs acima na forma em cascata para produzir uma boa indicação do tipo barra de sequenciamento de 20 LEDs.
A entrada de música é aplicada no pino 5 e no terra do IC. A entrada de música pode ser derivada diretamente dos terminais de alto-falante do sistema de música.
O R3 foi posicionado para ajustar os níveis de dB típicos entre os LEDs para permitir um padrão de sequenciamento visualmente mais aprimorado em resposta à entrada de música alimentada.
O diagrama mostra uma fonte de alimentação separada sendo usada para o circuito, no entanto, se o amplificador suportar uma fonte de alimentação estabilizada de 12 volts, pode ser usado para alimentar o circuito também, isso ajudaria a se livrar do volume extra envolvendo o transformador e o circuitos de retificação associados.
A cor dos LEDs pode ser selecionada conforme indicado no diagrama ou pode ser alterada conforme desejado pelo usuário.
Tudo é bastante simples e pode ser simplesmente construído sobre uma placa de uso geral.
Monte o IC primeiro e depois vá fixando o restante dos componentes e conecte-os aos pinos relevantes do IC.
Os LEDs devem ser soldados na extremidade, de forma que todos fiquem dispostos em linha reta, preferencialmente na borda da placa.
Um invólucro externo pode ser usado para abrigar o circuito montado ou possivelmente o circuito pode ser instalado no próprio painel do amplificador, se a situação permitir a perfuração e os encaixes necessários.
Medidor VU de 10 LEDs
Este fácil circuito medidor VU detector de nível máximo de música emprega 6 LEDs para exibir seis níveis de sinal de -14, -8, -3, 0, +3 e +6dB, ou algumas outras quantidades mantendo o espaçamento idêntico. São necessários aproximadamente 24 mV pico a pico para poder iluminar o último 10º LED, portanto o circuito é realmente altamente sensível e perfeitamente adequado a qualquer produto padrão de sistemas de som. O circuito é configurado em torno do dispositivo de driver de exibição de gráfico de barras IC LM3914N (IC1), que é conectado para acionar os 10 LEDs conectados.
A configuração garante que, com entrada de música de 0,12 V, apenas o primeiro indicador LED acenda. Quando a entrada de música sobe para 0,24 V, o segundo LED acende; com uma fonte de música de 0,36 V permite acender três LEDs e assim sucessivamente até atingir um sinal de entrada de 1V2 ou mais, o que faz com que todos os dez LEDs se acendam.
O sinal de entrada é aplicado a uma predefinição para permitir o ajuste de sensibilidade do circuito no grau apropriado. O sinal de áudio aparado da predefinição alimenta um amplificador emissor comum de baixo ganho construído em torno do BJT Q1 que aumenta uma sensibilidade 10 vezes maior para o circuito. O capacitor C2 leva o sinal de saída de Q1 para a entrada de IC1.
O resistor R5 funciona como o resistor de polarização de entrada para IC1, e o diodo D7 protege IC1 de tensão de entrada negativa extrema. O resistor R6 controla a corrente para cada LED e a restringe em cerca de 12 mA.
No entanto, como o IC1 pode trabalhar apenas com os meios ciclos positivos do sinal de música, os LEDs podem acender por apenas 50% do tempo. Isso permite uma corrente total de 6 mA para cada um dos LEDs.
O consumo de corrente quiescente do medidor VU não é superior a 8 mA, que pode aumentar até um máximo de 44 mA enquanto todos os 10 LEDs estiverem acesos.
Circuito Simplificado

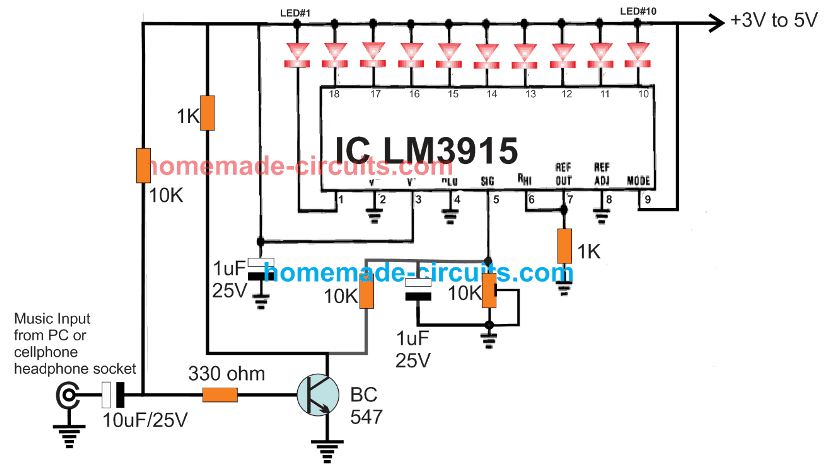

Se você não está interessado em ter um circuito de medidor VU de 20 LEDs bastante satisfeito com um medidor VU de 10 LEDs, o projeto a seguir usando o LM3915 pode ser muito útil.
Medidor VU usando voltímetro DC

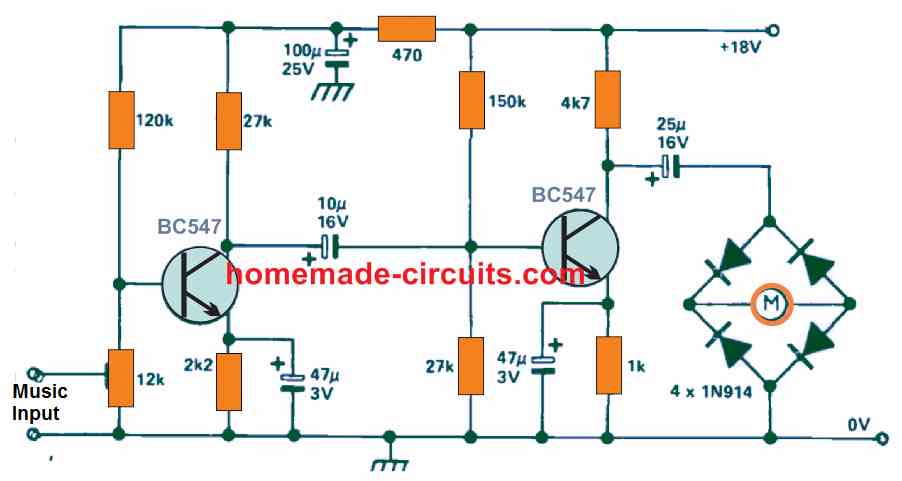

O próximo medidor VU também mostrará o nível da música, mas o indicará através de um voltímetro de bobina móvel comum, conforme mostrado no diagrama a seguir.
O circuito do medidor VU indicado no diagrama acima consiste em um amplificador de tensão de 2 estágios que opera um medidor de nível conectado. O sinal AC da música de entrada é primeiro amplificado e depois retificado e, finalmente, o potencial DC resultante equivalente ao nível da música é exibido no voltímetro conectado.
O circuito VU usando um voltímetro pode ser usado com qualquer amplificador, sistema de música, mixer de áudio etc e deve ser conectado desde o estágio inicial do pré-amplificador. A entrada de corrente do circuito na ausência de um sinal de entrada é de cerca de 2,8 mA. A predefinição de 12K pode ser usada para ajustar a sensibilidade do circuito.
O medidor pode ser qualquer voltímetro de bobina móvel de propósito geral.
