A postagem explica como testar mosfets usando multímetro através de um conjunto de etapas, que ajudarão você a aprender com precisão a condição boa ou defeituosa de um mosfet
Mosfets são dispositivos eficientes, mas complexos
Os MOSFETs são dispositivos excepcionais quando se trata de amplificar ou comutar vários tipos de cargas. Embora os transistores também sejam amplamente aplicados para os propósitos acima, ambas as contrapartes são extremamente diferentes com suas características.
A incrível eficiência dos mosfets é em grande parte neutralizada por uma desvantagem associada a esses dispositivos. É a complexidade envolvida que torna esses componentes difíceis de entender e configurar.
Mesmo as operações mais simples, como testar um bom mosfet de um ruim, nunca são uma tarefa fácil, especialmente para iniciantes no campo.
Embora os mosfets geralmente exijam equipamentos sofisticados para verificar suas condições, uma maneira simples de usar um multímetro também é considerada eficaz na maioria das vezes para verificá-los.
Tomamos o exemplo de dois tipos de mosfets de canal N, o K1058 e o IRFP240 e vemos como esses mosfets podem ser testados usando um multímetro digital comum através de procedimentos ligeiramente diferentes.
Como verificar mosfets de canal N
1) Configure o DMM para a faixa de diodo.
2) Mantenha o mosfet em uma mesa de madeira seca em sua aba de metal, com o lado impresso voltado para você e os fios apontados para você.
3) Com uma chave de fenda ou sonda medidora, curto o portão e dreno pinos do mosfet. Isso inicialmente manterá a capacitância interna do dispositivo completamente descarregada.
4) Agora toque a sonda preta do medidor para fonte e a sonda vermelha para ralo do dispositivo.
5) Você deverá ver uma indicação de circuito “aberto” no medidor.
6) Agora mantendo a sonda preta encostada no fontelevante a sonda vermelha da ralo e toque-o no portão do mosfet momentaneamente, e traga-o de volta para o ralo do mosfet.
7) Desta vez o medidor mostrará um curto-circuito (desculpe, não curto-circuito e sim “continuidade).
Os resultados do ponto 5 e 7 confirmam que o mosfet está OK.
Repita este procedimento muitas vezes para confirmação adequada.
Para repetir o procedimento acima a cada vez, você precisará resetar o MOSFET encurtando o portão e ralo cabos usando a sonda do medidor, conforme explicado anteriormente.
Como verificar os mosfets do canal P
Para o canal P, as etapas de teste serão conforme 1,2,3,4 e 5, mas as polaridades do medidor serão alteradas. Aqui está como fazê-lo.
1) Configure o DMM para a faixa de diodo.
2) Fixe o mosfet em uma mesa de madeira seca em sua aba de metal, com o lado impresso voltado para você e os fios apontados para você.
3) Com qualquer sonda de condutor ou medidor, curto o portão e dreno pinos do P-mosfet. Isso permitirá inicialmente que a capacitância interna do dispositivo descarregue, o que é essencial para o processo de teste.
4) Agora toque a sonda VERMELHA do medidor para fonte e a sonda PRETA para ralo do dispositivo.
5) Você encontrará uma leitura de circuito “aberto” no medidor.
6) Em seguida, sem mover a sonda VERMELHA do fonteremova a sonda preta do ralo e toque-o no portão do mosfet por um segundo, e trazê-lo de volta para o ralo do mosfet.
7) Desta vez o medidor mostrará uma continuidade ou um valor baixo no medidor.
É isso, isso vai confirmar que seu mosfet está bem, e sem problemas. Qualquer outra forma de leitura indicará um mosfet defeituoso.
Se você tiver mais dúvidas sobre os procedimentos, sinta-se à vontade para expressar seus pensamentos na seção de comentários.
Como testar um Mosfet IRF540
Os procedimentos são exatamente semelhantes aos procedimentos de teste mosfet de canal N explicados acima. O videoclipe a seguir mostra e prova como ele pode ser implementado usando um multímetro comum.
Vídeo tutorial prático

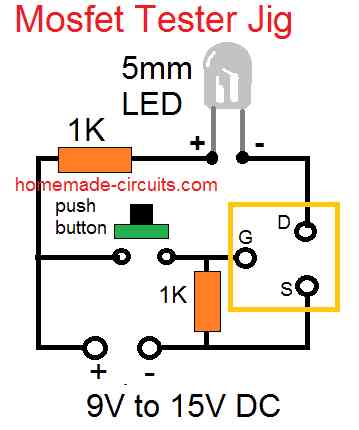

Circuito de gabarito de testador de mosfet simples
Se você não for conveniente com o procedimento de teste mencionado acima usando um multímetro, poderá construir rapidamente o seguinte gabarito para verificar qualquer mosfet de canal N com eficiência.
Depois de fazer esse gabarito, você pode conectar os pinos relevantes do mosfet nos soquetes G, D, S fornecidos. Depois disso, basta pressionar o botão para confirmar a condição do mosfet.
Se o LED acender apenas ao pressionar o botão, seu mosfet está bom, quaisquer outros resultados indicarão um mosfet ruim ou com defeito.
O cátodo do LED irá para o lado do dreno ou soquete do dreno.
Para mosfet de canal p, você pode simplesmente modificar o design conforme a imagem a seguir
