A postagem detalha um circuito simples de teste de brilho e eficiência LDR configurado usando um LDR e um medidor de Ohm digital. A ideia foi solicitada pelo Sr. Prashant
Especificações técnicas
Quero verificar o brilho e a luz do led de 1 watt.
Posso verificá-lo com a ajuda de ldr. O custo do sensor luminoso Bekoz é muito alto.
Como posso medir qual led tem luz brilhante se eu tiver três leds de qualidade tipo 1 watt.
Pf resolva o prob.
Obrigado
Prashant sharma
O design
Os LEDs não são dispositivos emissores de luz muito complexos quando operados com fontes CC e o nível de iluminação torna-se diretamente proporcional à corrente através do LED.
Portanto, a leitura do nível de brilho sob a condição acima pode não exigir circuitos sofisticados como temos em medidores de lux, em vez disso, a leitura pode ser obtida simplesmente usando um LDR e um ohmímetro barato.

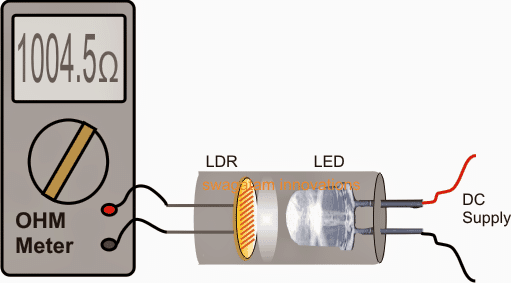

O design de configuração de um indicador de brilho LED pode ser visto abaixo:
Vemos um LDR dentro de um tubo oco opaco. O LED cujo brilho deve ser medido é inserido através da extremidade oca oposta do tubo, de modo que ambos os dispositivos sejam colocados frente a frente dentro do tubo.
Um material branco translúcido como uma peça de acrílico áspero pode ser introduzido entre os dois dispositivos dentro do tubo para fazer a luz do LED se difundir sobre o LDR e produzir uma distribuição uniforme de luz em vez de focar em uma pequena área inconsistente do LDR.
Com uma CC aplicada nos cabos de LED fechados, a configuração mostrada produziria uma leitura direta no ohmímetro, indicando os Ohms da resistência LDR reduzida. Este valor pode ser anotado e comparado por outros LEDs ou um LED padrão de boa qualidade em mãos para obter as informações necessárias sobre seus níveis de brilho e eficiência.
Diagrama de circuito
