Aqui é apresentado um medidor de indutância mais simples, porém bastante preciso, que pode ser construído em poucos minutos. Além disso, o circuito pode ser energizado com uma única célula de 1,5 V. No entanto, um medidor de frequência seria necessário para calcular a indutância.
Projetado e Apresentado por: Abu-Hafss
Usando BJTs NPN de acoplamento cruzado

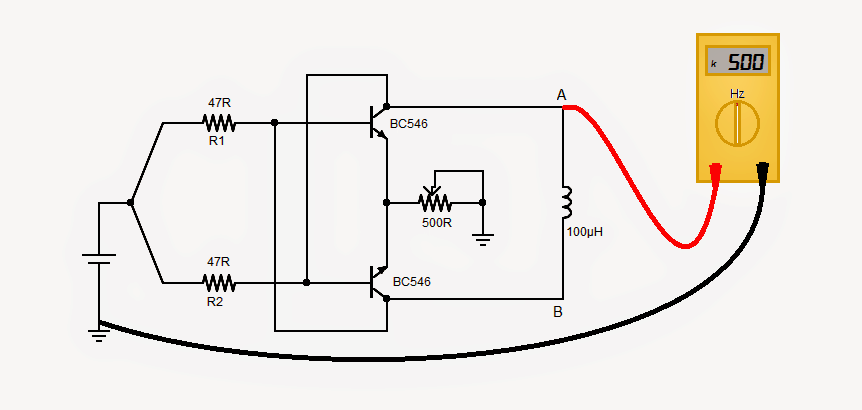

O circuito é bastante simples, em que dois transistores NPN são acoplados de forma cruzada para formar um oscilador flip-flop. Os valores de R1 e R2 podem ser qualquer coisa entre 47 – 100R. A frequência da oscilação é inversamente proporcional à indutância e pode ser calculada com a seguinte fórmula:
Frequência (kHz) = 50.000 / Indutância (uH)
CALIBRAÇÃO:
Inicialmente o circuito deve ser calibrado usando um indutor conhecido, conforme descrito abaixo:
Suponha que temos um indutor de 100uH. Colocando o valor do indutor (100uH) na fórmula acima, obtemos 500kHz.
Conecte o ponto cruzado do indutor A e B e ligue o circuito. Ele começará a oscilar.
Conecte o medidor de frequência no ponto A ou B e aterre.
Ajuste o POT até que o medidor leia 500kHz. Agora o circuito está calibrado.
MEDIÇÃO DE INDUTÂNCIA:
Conecte um indutor desconhecido em A e B.
Ligue o circuito e leia a frequência no ponto A ou B.
A fórmula acima também pode ser escrita como:
Indutância (uH) = 50.000 / Frequência (kHz)
Colocando o valor da frequência nesta fórmula, o valor do indutor pode ser encontrado.

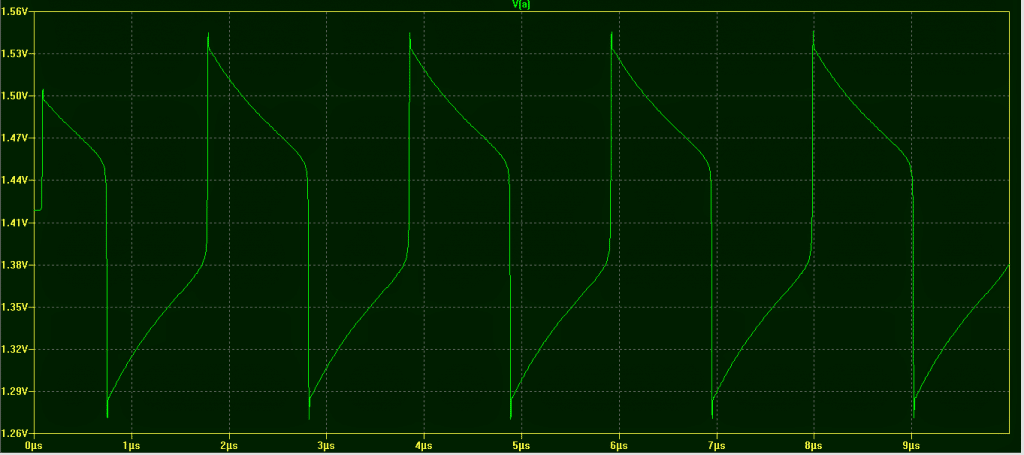

Imagem da forma de onda:
