O artigo discute um circuito de controle remoto RF simples que pode ser usado para ativar uma câmera digital remotamente, pressionando um botão. A ideia foi solicitada pelo Sr. Pat
Objetivos e Requisitos do Circuito
- Eu sou Pat, da França. Parabéns pelo seu blog e site sobre aparelhos eletrônicos : é o paraíso :o)

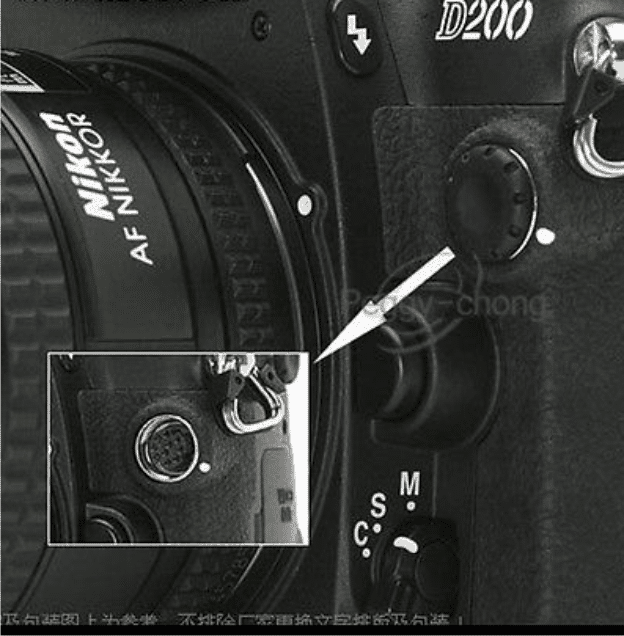

- Sou fotógrafo e estou procurando um controle remoto simples para minha Nikon D200 em RF. Preciso de um transmissor e receptor em uma única frequência de rádio com bom alcance e operar com bateria de 9V. o objetivo é acionar a câmera remotamente. A câmera Nikon possui um soquete de 10 pinos projetado para ela.

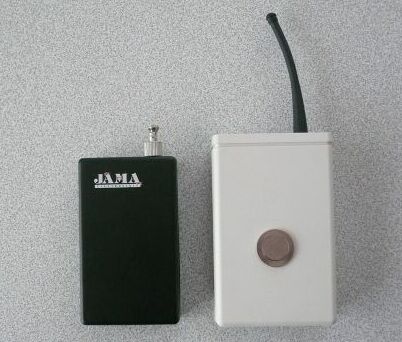

- Aqui está um modelo de negócios, mas muito caro aqui:
Você teria uma assembléia para propor? (Eu mexo com eletrônica clássica como rádio amador… :o)
obrigado pela ajuda :o)
Patrick / F5CEY
~90 milhas ao norte de Paris
França
Analisando o Circuito
Olá Paty,
Fico feliz que tenha gostado do meu site.
Vou tentar postar o design conforme minha análise em breve no meu site.
Enquanto isso, você pode ler o seguinte artigo que eu seria
usando para a implementação proposta.
https://www.homemade-circuits.com/2013/07/simple-100-meter-rf-module-remote.html
O design
Discuti um simples circuito baseado em módulo de controle remoto RF de 433 MHz que pode ser usado em todos os tipos de aplicações de comutação remota dentro de um alcance de 100 metros. Outras formas de módulos podem ser empregadas para obter maiores alcances de distância.
Esses módulos de controle remoto RF também podem ser usados efetivamente para a aplicação de comutação remota de câmera discutida.

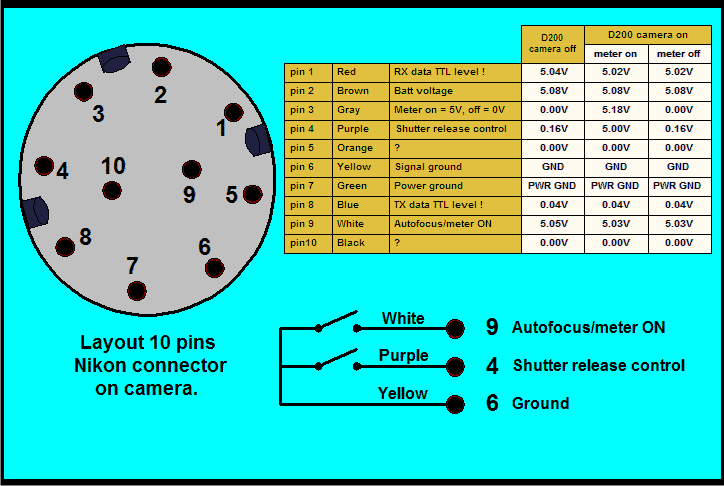

De acordo com minha interpretação, as pinagens do soquete de 10 pinos da câmera que são relevantes para a comutação remota da câmera (usando os módulos de RF propostos) são as seguintes:
pino 1 = dados de entrada Rx (pulso de disparo)
pino 2 = entrada externa de +5V ou da bateria da câmera
pino 7 = terra de alimentação a ser integrada com o terra do módulo RF ou negativo.
Outras pinagens não parecem relevantes para as funções pretendidas e, portanto, podem ser deixadas em aberto.
De acordo com os dados acima, a saída do módulo Rx ou receptor pode ser integrada ao conector de 10 pinos existente da câmera da seguinte maneira:
Se a câmera for operada com uma fonte de alimentação externa, uma bateria externa pode ser utilizada para alimentar o módulo Rx e a mesma pode ser alimentada para a câmera através do pino 2 de seu soquete de 10 pinos.
Se a bateria interna da câmera for usada, o que parece mais apropriado, o módulo Rx pode ser alimentado a partir desta fonte através do pino 2.
O BC557 pode ser visto configurado com uma das pinagens de saída do módulo RX que é o pino 10 do IC do decodificador do módulo Rx, embora qualquer outra saída possa ser usada para os mesmos resultados.
No módulo Tx você também encontrará 4 entradas compatíveis com interruptores, cada uma correspondendo às 4 saídas individuais do módulo Rx, ou seja, se o botão do pino 10 do Tx for pressionado, isso ativará o pino 10 do módulo Rx. … e assim por diante.
Portanto, no caso acima, o interruptor do pino 10 do Tx precisa ser pressionado para implementar a comutação de câmera controlada remotamente necessária.
O pressionamento de um botão no aparelho Tx deve gerar uma lógica baixa na pinagem relevante do módulo Rx (pin#10 no presente caso), o que faz com que o BBC557 seja ativado e envie um pulso TTL de +5V para o pino# 1 da câmera, ativando os obturadores da câmera.
O circuito do transmissor para o circuito de comutação da câmera de controle remoto proposto
O circuito a seguir representa o circuito transmissor ou o estágio do circuito Tx que deve ser utilizado para acionar a câmera localizada no local remoto:
Como pode ser visto na imagem acima, os quatro interruptores correspondem às respectivas 4 saídas do módulo Rx.
No entanto, como o pino 10 é empregado no presente projeto, a chave associada ao pino 10 deve ser usada, indicada como SW1 no diagrama acima. O resto das opções podem ser ignoradas.
