Um circuito simples de trava de segurança de código de barras ou circuito de scanner de código de barras é explicado no artigo a seguir usando apenas alguns componentes comuns, como um amplificador operacional, um LDR e uma luz laser.
Todos nós já vimos e estamos familiarizados com essas matrizes de linhas grossas e finas que podem ser vistas impressas em quase todos os tipos de produtos, essa disposição codificada é comumente conhecida como código de barras.
Uma tira de código de barras impressa em um determinado produto identifica algumas informações cruciais sobre o produto de forma codificada.
Como funcionam os leitores de código de barras
Leitores de código de barras são instrumentos sofisticados que são usados para escanear códigos de barras para decodificar as informações ocultas do produto para a finalidade necessária.
Normalmente, esses dispositivos consistem em um feixe de laser que é lançado através do código de barras, a luz é refletida nas partes brancas do código de barras, enquanto é absorvida nas linhas pretas do código.
As intensidades de luz variáveis refletidas acima são apropriadamente capturadas por um fotossensor e traduzidas em uma saída de frequência analógica variável.
Os dados analógicos acima são então convertidos em pulsos digitais através de um estágio de circuito e esses pulsos digitais são posteriormente convertidos em formato binário para alimentação em um PC ou software. O software finalmente decodifica a informação reconhecendo o padrão digital/binário dos dados alimentados.
Fazendo um circuito de scanner de código de barras
Um scanner de código de barras caseiro simples é apresentado na discussão a seguir, que pode ser usado para experimentar e brincar com diferentes tiras de código de barras e para personalizá-lo como um dispositivo de bloqueio de chave de segurança.

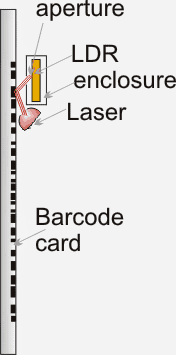

Referindo-se aos dois diagramas abaixo, o diagrama à esquerda mostra um sensor LED/LDR que pode ser posicionado próximo à tira de código de barras dentro de um compartimento de caixa apropriado para detectar a especificação do código de barras.
Como funciona o conceito
Quando o cartão de código de barras é passado, o feixe de laser é refletido através das linhas de código de barras preto/branco com intensidades variadas e é recebido/detectado pelo LDR através de uma abertura apropriadamente perfurada, conforme pode ser visualizado no diagrama à esquerda acima.
O circuito de trava de segurança de código de barras à direita mostra um circuito comparador de opamp simples integrado com o sensor LDR para traduzir os dados do código de barras em sinais digitais de variação correspondente
A predefinição de 10 k é sutilmente ajustada para que o opamp seja capaz de responder até mesmo à menor diferença de luz detectada pelo LDR.
Assim, as intensidades de luz variáveis de um cartão de código de barras são rapidamente respondidas pelo opamp e são convertidas em uma forma de onda retangular correspondente em seu pino6.
Como aqui estamos interessados apenas em usar as informações decodificadas para ativar exclusivamente um arranjo de fechadura e chave compatível, a leitura apenas da frequência e do RMS seria suficiente para usar as informações do código de barras como dados de segurança/desbloqueio em potencial.
No próximo post vamos aprender a fazer um circuito decodificador de código de barras ou acionar um mecanismo de relé.
Projetando um circuito de trava de segurança ativado por código de barras
Até agora aprendemos sobre um circuito sensor de código de barras simples, agora estudaremos como os pulsos detectados podem ser transformados para obter conjuntos exclusivos de saídas altas e baixas do IC 4033 em resposta a diferentes padrões de códigos de barras. Esses resultados exclusivos podem ser usados para ativar um circuito de trava de segurança de código de barras ou um alarme.
A ideia é baseada no fato de que as linhas do código de barras têm espessuras diferentes e isso pode ser escaneado para produzir intervalos de tempo únicos em todo o design do código de barras.

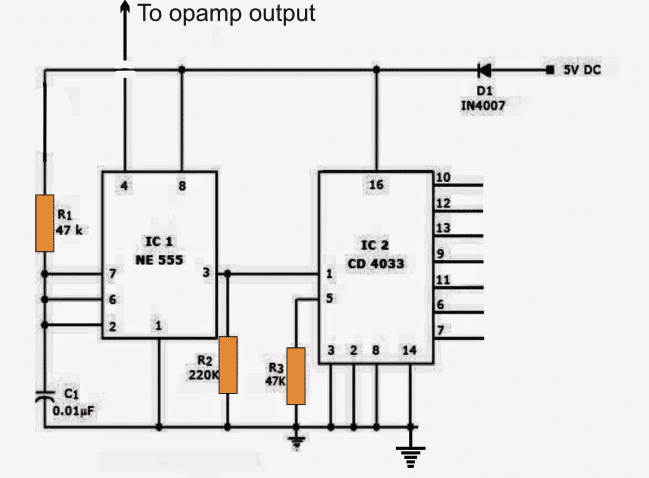

Na figura abaixo, vemos o projeto do circuito para criar saídas exclusivas de 7 segmentos em resposta à alimentação do sensor opamp.
Como funciona
No circuito de trava de segurança de código de barras proposto, um IC 4033 que é um decodificador de 7 segmentos é usado com um gerador de relógio IC 555 para gerar os resultados únicos em resposta ao código de barras.
O pino 4 do IC 555 está conectado com a saída do sensor do amplificador operacional, o que implica que o IC 555 estará ativo e executará o IC 4033 apenas para os espaços em branco no código de barras, pois os espaços em branco devem criar pulsos lógicos altos no amplificador operacional saída manterá o pino de reset do IC 555 pin4 ativado durante esses períodos.
E enquanto o IC 555 está cronometrando, o IC 4033 estaria ocupado criando as sequências BCD em seus pinos de saída, e nas linhas pretas do código de barras essa geração de sequências permaneceria inibida.
Agora, para obter saídas uniformes e consistentes do IC 4033 para código de barras individual, o cartão de código de barras precisa ser passado usando um mecanismo motorizado ou um mecanismo solenoide com velocidade constante regulada e não com a mão.
O motor pode ser operado com um mecanismo de ajuste/reinicialização de modo que ele mova todo o comprimento do código de barras na frente do conjunto laser/LDR.
O interruptor do motor ON pode iniciar o circuito opamp que então começa a detectar os pulsos do código de barras para transformá-lo em um formato PWM.
Este PWM é rapidamente respondido pelo circuito IC 555/4033 até que todo o código de barras seja lido.
Assim que a leitura termina, as saídas do 4033 ficam travadas com um conjunto exclusivo de saídas altas e baixas.
Estas saídas podem ser configuradas individualmente com mecanismos de relé para ativar uma fechadura elétrica, um portão ou qualquer sistema de segurança pretendido.

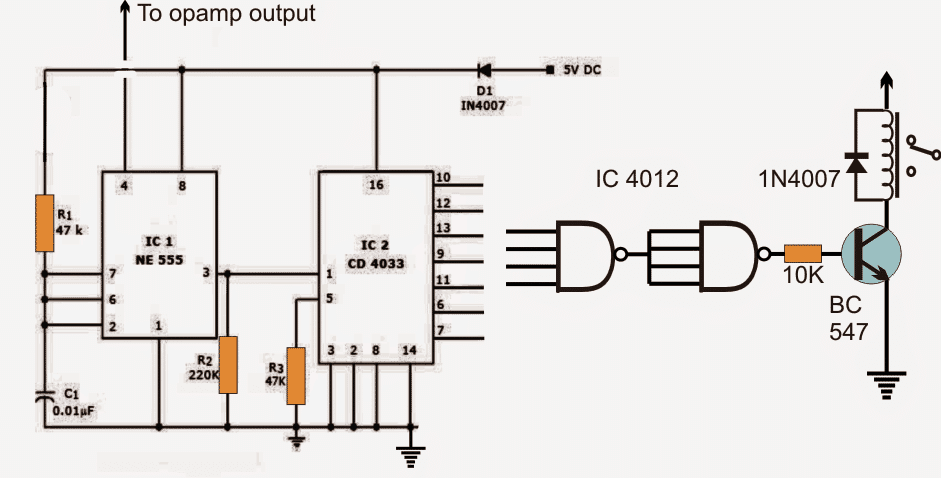

Um IC 4012 de porta NAND de 4 entradas pode ser usado e configurado com quaisquer quatro saídas exclusivas selecionadas do decodificador para ativar um relé de segurança.
Se 3 saídas altas forem selecionadas, uma das entradas NAND pode estar em curto com a fonte positiva.
