Relógio digital simples usando o circuito LM8650 IC

O relógio digital explicado aqui é um circuito que a maioria dos amadores eletrônicos adoraria fazer.
Você pode ter ouvido falar sobre relógios digitais feitos de CIs de relógio, como o popular LM8361, MM5387, etc, mas esses CIs podem ser hoje bastante obsoletos e/ou complexos de construir.

Operação do Circuito

O design atual é muito mais fácil e não menos do que seus equivalentes acima mencionados em termos de recursos e especificações. Além disso, há uma vantagem adicional incluída neste circuito de relógio digital, é o modelo de display LED Duplex, que ajuda a reduzir o número de conexões e links entre o IC1 (LM8560) e o display LED, permitindo que a configuração seja muito mais simples.

Agora vamos aprender como funciona o circuito de relógio digital proposto:

Como pode ser testemunhado no diagrama dado o coração do circuito é formado pelo IC1 (LM8560),
que é atribuído com os seguintes terminais de saída:

1. A saída para acionar os números do modelo duplex da tela (pino 1-14)
2. A saída para gerar um sinal de alarme no pino 16.
3. A opção de saída que pode ser utilizada para controlar aparelhos elétricos externos através de um temporizador automático embutido.

As partes R1, C1 estão incluídas no circuito para facilitar uma entrada de clock de 50 Hz para o pino 25 do CI.

Os diodos D1, D2 são posicionados como retificadores para funcionar como geradores de sinal para o cátodo do número do display para gerar um funcionamento alternado da iluminação do display em relação à entrada de IC1.

O sinal de alarme do pino 16 do IC1 é conectado a um potenciômetro P1(Volume) e integrado ao pino 3 do IC2 (LM386) que forma o estágio amplificador para acionar um alto-falante durante as ativações de alarme.

O P1 está incluído para fornecer uma opção de ajuste fino para o volume do sinal de alarme. Adicionalmente, o sinal da pinagem “sleep” do pino 17 pode ser usado para controlar qualquer outro circuito de disparo desejado.

Como acertar a hora neste relógio digital

1. S6 é usado para definir horas.
2. S4 é usado para definir minutos.

Para definir a hora do alarme, os seguintes interruptores podem ser usados:

1. S3 para segurar o tempo
2. S5 para definir as horas para o alarme.
3. S4 para definir minutos para o alarme.

Uma vez decorrido o prazo acima mencionado através de S4/S5, o alarme pode começar a tocar que pode ser interrompido pressionando o interruptor S2 ou de fato qualquer outro interruptor dentre os indicados.

Os seguintes interruptores podem ser usados ​​para controlar um dispositivo externo a partir dos acionadores do relógio.

1. Inicialmente, você precisaria manter o interruptor S6 pressionado
2. Em seguida, pressione S4 para definir os minutos.
3. Pressione o interruptor S5 para ajustar as horas.

O sinal de saída para o controle ON/OFF dos aparelhos explicado acima pode ser adquirido do pino 17 do IC.

Usando o alarme de dilatação do tempo para repetir o alarme.

Para usar esta função se quisermos Repetir o alarme ou estender por mais nove minutos, você pode querer pressionar o interruptor S7.

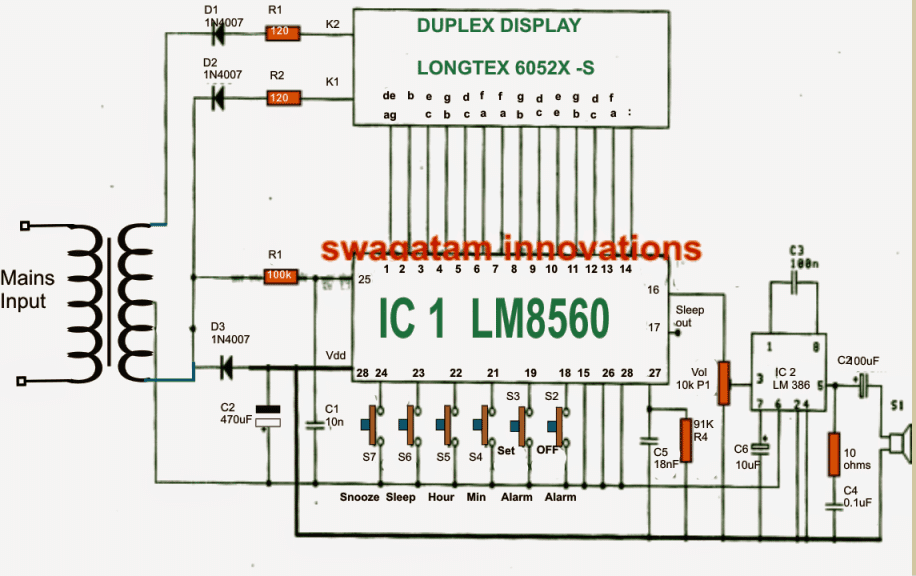

Diagrama de circuito

IMG 6243EADF849AB
O pino Vdd é mostrado erroneamente como pino 28, que na verdade deveria ser o pino 20. Pede-se aos leitores que corrijam este erro.
