O circuito discutido é projetado para desencorajar os cães de latir na zona selecionada pela geração de ondas sonoras ultrassônicas sincronizadas em resposta a alguns latidos iniciais de um determinado cão.
O circuito, quando otimizado corretamente, produzirá um som ultrassônico de alta frequência cada vez que detectar um latido de cachorro. Uma vez que o som está na faixa ultrassônica será inaudível para humanos, e audível apenas para cães presentes nas proximidades.

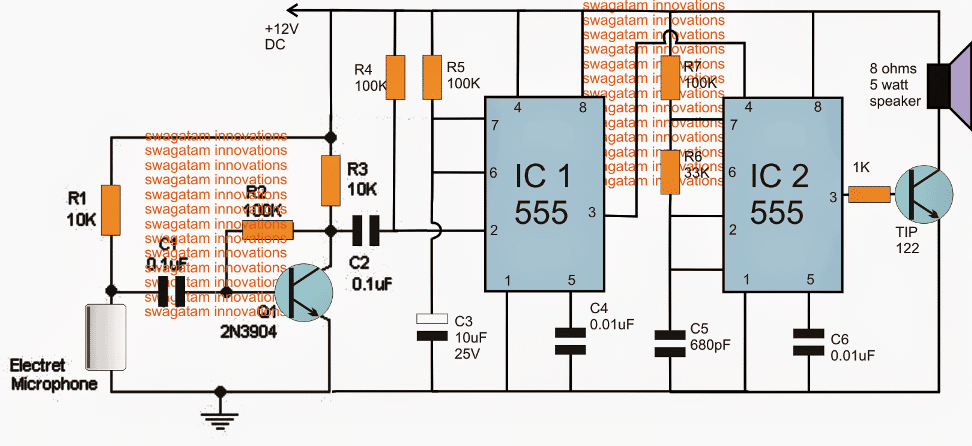

Como funciona o Dog Bark Terminator
Observação: Por favor, use capacitor de 1uF para C2 para garantir um disparo infalível do estágio IC1…
Lista de peças
- Resistores todos 1/4 watt 5%
- R1, R3 = 10K
- R2, R4, R5, R7 = 100K
- R6 = 33K
- R7 = 1K
- Capacitores
- C1 = 0,1uF, disco cerâmico
- C2 = 1uF/25V
- C3 = 10uF/25v
- C4, C6 = 0,01uF cerâmica
- C5 = 680pF cerâmica
- Transistores
- Q1 = 2N3904 ou BC547
- Q2 = DICA 122
Referindo-se ao circuito inibidor de latido de cachorro mostrado acima, podemos ver três estágios distintos envolvidos, o sensor de som e circuito pré-amplificador usando o Q1 e o estágio eletreto MIC, o estágio monoestável usando IC1 e as partes associadas e o estágio gerador de som ultrassônico usando o IC2 e o estágio do driver do alto-falante.
Sempre que um cachorro late, o microfone o detecta causando um pulso sequencial baixo e alto na base de T1. T1 responde a isso e produz um sinal amplificado equivalente em C2, que por sua vez aciona o pino 2 do IC1 monoestável.
A ação acima força IC1 a produzir uma alta em seu pino 3 por um período determinado pelos valores de R5/C3.
Essa alta no pino 3 do IC1 permite que o pino 4 de reinicialização do IC2 se torne ativo, permitindo que o IC2 astável forneça o pulso ultrassônico em seu pino 3, que é apropriadamente amplificado pelo transistor TIP122 associado, acionando o alto-falante conectado.
O alto-falante vibra no nível amplificado especificado, lançando o som ultrassônico na direção em que os cães precisam ser expulsos.
As ondas sonoras acima devem perturbar os cães e causar muita perturbação em seus ouvidos devido ao seu som agudo e também devido ao seu efeito sincronizado com a própria sequência de latidos do cão.
Na verdade, o dispositivo de parar o latido de cachorro acima pode responder a todos os tipos de níveis de som altos em dB, no entanto, como não será audível para um ouvido humano, isso nunca será um problema e pode ser ignorado.

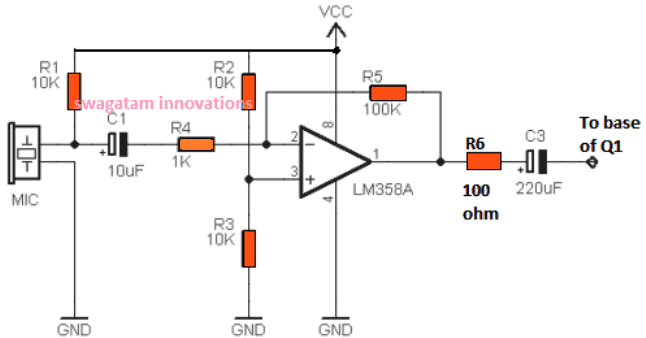

Tornando o circuito mais sensível
Se você encontrar o circuito proibidor de latidos de cães acima não respondendo a sinais de latidos ou quaisquer sinais distantes de som corretamente, então você deve tentar atualizar o estágio MIC com um estágio amplificador MIC baseado em IC, conforme mostrado na imagem a seguir:
Depois de construir o circuito acima, você pode eliminar ou remover R1, R2, C1 do primeiro circuito e substituí-lo pelo circuito amplificador MIC baseado em amplificador operacional mencionado e configurar a saída C3 do amplificador operacional com a base de Q1.
Essa atualização garantirá que o circuito responda adequadamente mesmo a sinais sonoros fracos, especificamente o som de latidos de cães durante a noite, e acionará os estágios do IC 555 para os resultados pretendidos.

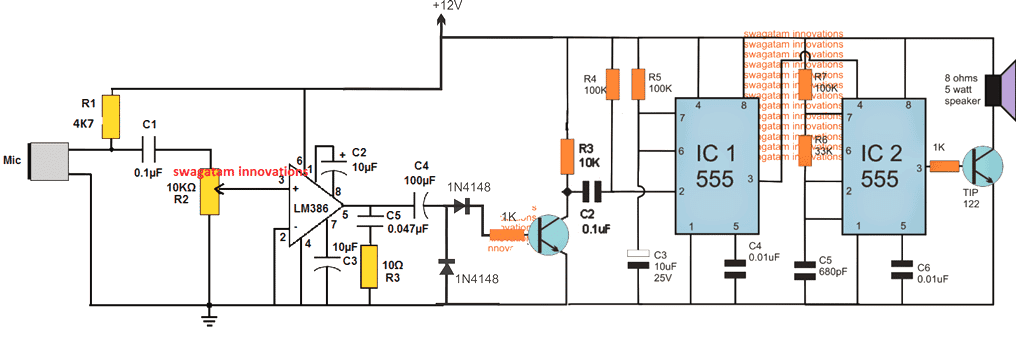

Aumentando o alcance acima de 50 Metros
Para fazer com que o projeto acima responda aos latidos de cães a distâncias superiores a 50 metros, a seguinte ideia modificada pode ser tentada.
No entanto, este circuito sendo extremamente sensível pode ser acionado por outras formas de sons nas proximidades.

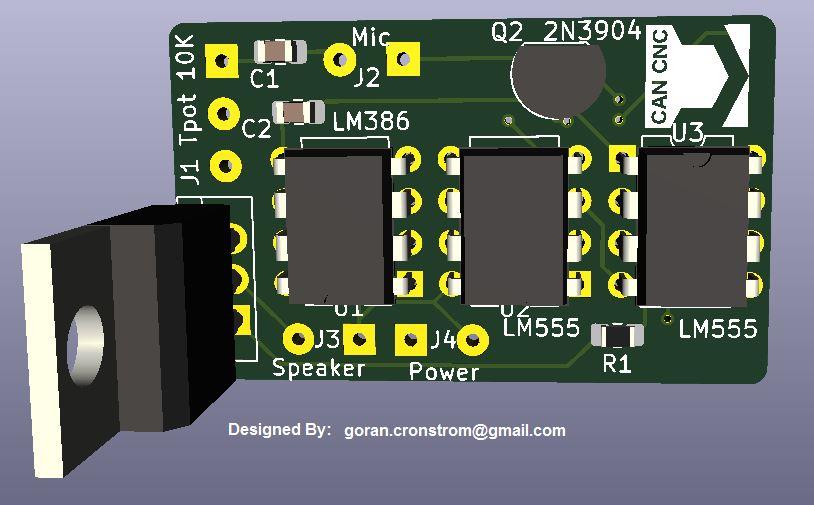

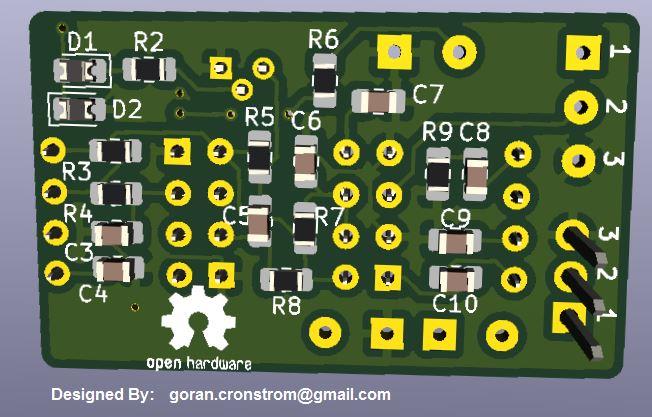

Projeto PCB

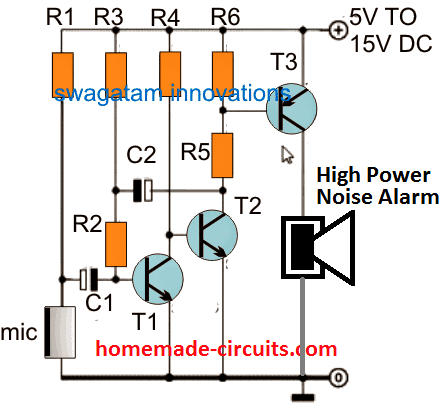

ATUALIZAÇÃO: Um design muito simplificado
Um simples circuito transistorizado apresentado abaixo pode ser usado tão efetivamente quanto os projetos acima para repelir cães ou qualquer outro animal, à distância.
A lista de peças para o projeto acima é mostrada abaixo:
- R1 = 5k6
- R2 = 47k
- R3 = 3M3
- R4 = 33K
- R5 = 330 OHMS
- R6 = 2K2
- C1 = 0,1uF
- C2 = 1uF/25V
- T1, T2 = BC547
- T3 = TIP127
- D1 = 1N4007
- Mic = condensador de eletreto MIC.

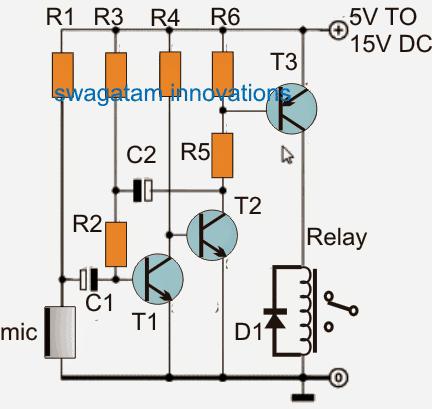

Se você deseja usar alguma outra forma de dissuasão em vez do alarme de alta potência indicado, você pode substituir o alto-falante por um relé e conectar a carga desejada aos contatos do relé. O projeto baseado em relé é demonstrado no diagrama a seguir:
A lista de peças será a mesma acima, exceto o T3, que pode ser substituído pelo transistor BC557.
Como funciona
Assim que um ruído relativamente alto, como um som de latido de cachorro, é detectado pelo MIC, os sinais são amplificados pelos estágios BJT subsequentes, que ativam o relé momentaneamente. Este atraso momentâneo da ativação do relé é determinado pelo valor de C2, que pode ser ajustado para melhor se adequar à aplicação.
Os contatos do relé podem ser conectados a um circuito de alta frequência adequado, como um apito eletrônico para cães.
