Neste post, discutimos as atribuições e funções de pinagem do popular módulo de controle remoto RF de 433 MHz da HOLTEK.
Módulo transmissor-receptor RF 315/433 MHz para aplicação de controle remoto
Fazer seus próprios sistemas de controle remoto universal hoje é muito fácil.
Tais adquirir os chips relevantes, montá-los e aqui vai, seu dispositivo de controle remoto de alta tecnologia está funcionando para você.
Aqui explicamos alguns chips de controle remoto RF 433MHz especialmente projetados para esse fim.
O IC TWS-434 junto com seu chip codificador HOLTEK’s HT-12E formam um circuito transmissor de alta classe, enquanto o chip RWS-434 através de seu decodificador complementar IC HT-12D opera como módulo receptor.
Ambos os módulos acima são capazes de trocar 4 bits de dados discretos para controlar quatro cargas externas separadamente.
Com a fácil disponibilidade de chips de controle remoto precisos, fazer seus próprios módulos de controle remoto universal é hoje apenas uma questão de algumas horas. Discutimos alguns módulos transmissores e receptores de controle remoto RF compactos aqui usando os chips: HT-12E, HT-12D, TWS-434, RWS-434
Fazer um sistema de controle remoto profissional de última geração em casa é uma brincadeira de criança agora. Com o advento dos microcontroladores remotos e chips de decodificadores, fazer um controle remoto RF é hoje uma questão de algumas horas ou minutos.
As aplicações de controles remotos feitos com esses chips são incontáveis; você pode usá-lo para controlar praticamente qualquer aparelho elétrico que você possa imaginar, sendo a melhor aplicação para sistemas de segurança de carros.
Alguns chips de controle remoto de RF, o TWS-434 e o RWS-434 se complementam, sendo o primeiro o transmissor e o último o receptor.
O chip TWS-434 é basicamente um minúsculo módulo transmissor de 4 bits, capaz de transmitir 4 tipos de sinais codificados discretamente, enquanto o RWS-434 complementa exatamente esses sinais recebendo-os e gerando 4 sinais decodificados discretos em suas saídas.
No entanto, ambos os itens acima funcionam principalmente como emissor e receptor sem fio e, portanto, exigem que codificadores e decodificadores externos sejam integrados para as referidas operações.
Compreendendo as pinagens do módulo transmissor de RF de 433 MHz
Alguns chips codificadores e decodificadores da HOLTEK, HT-12E e HT-12D, trabalham em conjunto com o TWS-434 e o RWS-434, respectivamente, para produzir os parâmetros operacionais ideais de controle remoto universal desejados.

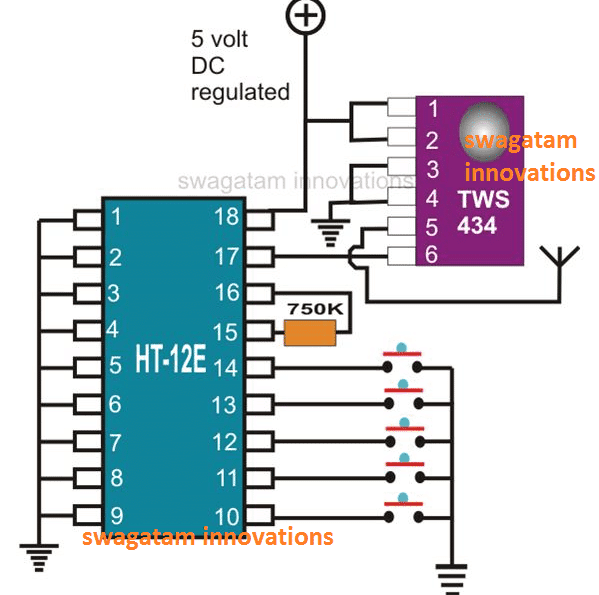

Referindo-se ao diagrama ao lado, encontramos uma configuração simples de transmissor de RF usando o chip TWS-434 e HT-12E.
O IC TWS-434 possui ao todo 6 pinos de saída, 1 e 2 são as entradas positivas, 3 e 4 devem ser aterrados, 6 recebe os sinais codificados de 4 bits, sendo o pino 5 a antena para irradiar os sinais recebidos.
Os detalhes de pinagem do transmissor de RF, conforme mostrado no diagrama acima, podem ser entendidos da seguinte forma:
A codificação de 4 bits é feita pelo IC HT-12E. A fiação deste IC também é muito simples; todas as suas pinagens de 1 a 9 estão em curto com o terra e estas se referem às pinagens de endereço do IC.
Os pinos 16 e 15 são acoplados entre si por meio de um resistor de 750 K.
Os pinos 10, 11, 12, 13, todos recebem 4 dados discretos simplesmente através das conexões dos respectivos pinos ao terra através de um interruptor de botão.
O pino 14 confirma a comutação dos sinais do transmissor quando conectado ao terra através de outro botão.
O pino 17 é a saída e transmite o ata de 4 bits processado para o IC TWS-434 para o relé final. O pino 18 é para a entrada de alimentação positiva

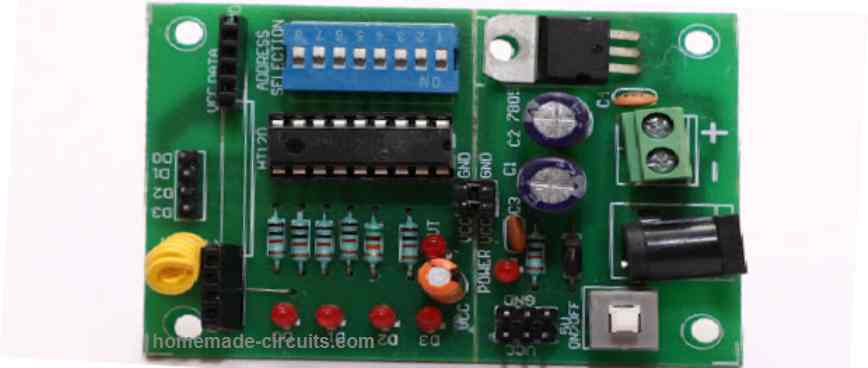

Entendendo as pinagens do módulo receptor de RF de 433 MHz

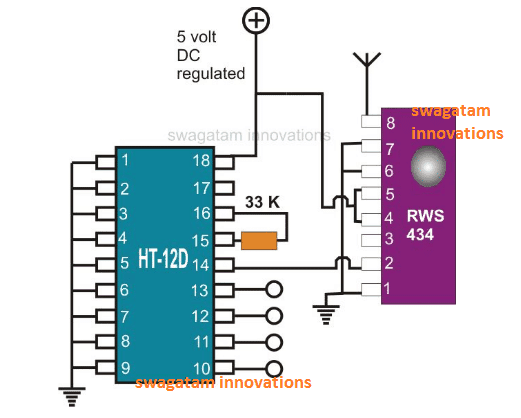

O diagrama ao lado mostra uma configuração semelhante à acima, mas com trânsitos exatamente opostos.
As especificações de pinagem para o módulo receptor de RF, conforme mostrado acima, podem ser compreendidas a partir da seguinte explicação:
Aqui, a antena do chip RWS-434 recebe os dados transmitidos pelo módulo transmissor acima e os envia para o IC HT-12D para a decodificação necessária dos dados de 4 bits que finalmente são decodificados e produzidos nas respectivas saídas para condução as cargas conectadas.
Entender a pinagem do IC RSW-434 é bem simples, os pinos 1, 6 e 7 estão todos em curto com o terra.
Os pinos 4, 5 vão para a alimentação positiva.
O pino 2 envia os dados recebidos para o IC do decodificador e o pino 8 serve como antena.
O chip decodificador HT-12D tem seu pino inteiro de 1 a 9 fixado ao potencial de terra.
O pino 15 está conectado ao 16 através de um resistor de 33 K conforme suas especificações.
O pino 14 recebe as informações recebidas pelo RSW-434 e após a decodificação dos dados processados são obtidos dos pinos 10, 11, 12, 13 respectivamente, que são posteriormente alimentados ao circuito de acionamento de saída para ativação dos dispositivos conectados.
Ambos os módulos do controle remoto universal acima funcionam satisfatoriamente através de uma fonte de alimentação regulada de 5 volts.
Se você tiver alguma dúvida específica sobre a pinagem dos módulos de transmissor e receptor de RF de 433 MHz explicados acima, sinta-se à vontade para perguntar através de seus comentários.
