Um circuito de rádio de cristal é provavelmente a forma mais simples de rádio que quase não usa componentes eletrônicos e não precisa de absolutamente nenhuma energia externa para as operações.
Conceito de rádio de cristal
A única desvantagem deste conceito de rádio é a necessidade de uma antena muito longa e um aterramento profundo, portanto, esta unidade não é algo que você pode carregar no bolso, no entanto, a extrema simplicidade e o recurso de operação sem energia tornam este circuito um dispositivo incrível .
Os principais componentes envolvidos com este circuito simples de rádio de cristal são uma bobina de antena comum, um diodo detector, um resistor opcional e um fone de ouvido de cristal. O diodo detector pode ser qualquer diodo de germânio regular, como OA91 ou 1N34A, etc.
Usando o fone de ouvido de cristal

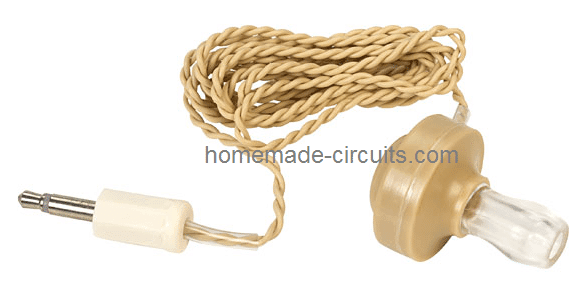

O som recebido é melhor obtido com um fone de ouvido de cristal. Este tipo de fone de ouvido usa transdutor piezoelétrico e, assim, garante uma alta impedância em seus cabos de entrada. Devido a essa alta impedância, mesmo os sinais mais fracos em termos de corrente podem ser ouvidos neste fone de ouvido, mantendo a unidade próxima ao ouvido.
Um fone de ouvido de cristal é recomendado aqui, devido à sua propriedade de alta impedância, o que o torna um dispositivo sensível à tensão em vez de um dispositivo sensível à corrente.
O que significa que o fone de ouvido seria capaz de transformar até mesmo as frequências de tensão mais fracas, independentemente da magnitude da corrente (mA), permitindo ouvir até mesmo os sinais de rádio mais fracos. Isso é crucial, pois nenhuma energia externa está sendo usada para a amplificação.
Normalmente, um fone de ouvido de cristal com uma faixa de 2K ohms deve ter um valor bom o suficiente para nossa aplicação de rádio de cristal.
Para verificar o nível de eficiência de um fone de ouvido de cristal, você provavelmente poderia fazer alguns testes simples, mas muito interessantes.
O primeiro teste pode ser realizado simplesmente arranhando os terminais finais de seus fios uns com os outros, isso deve produzir um som de clique fraco no fone de ouvido, outro teste pode ser tentado segurando firmemente as extremidades descascadas de seus fios e ficando perto de sua linha de rede doméstica ….isso deve permitir que você ouça um zumbido razoavelmente forte no fone de ouvido.
Esses testes podem ser suficientes para convencê-lo do alto nível de sensibilidade com que essas unidades podem ser especificadas.
Esta alta sensibilidade do fone de ouvido de cristal, juntamente com o ajuste ressonante do estágio do circuito do tanque LC do rádio, juntos, garantem um nível de som alto o suficiente para ser ouvido claramente sem usar qualquer forma de fonte de alimentação externa.
Sem energia externa, os pulsos elétricos fracos do sinal de rádio são processados e usados pelo circuito de cristal e pelo fone de ouvido de cristal e são audíveis de forma eficiente em nossos ouvidos.
Este rádio pode ser usado para ouvir estações locais a cerca de 50kms de alcance durante o dia e a mais de 100 milhas de distância à noite quando o ruído circundante é muito reduzido em comparação com a agitação diurna.
O elemento chave que ajuda o cristal a captar até a mais ínfima recepção de rádio é o comprimento da antena utilizada, deve ser preferencialmente um fio flexível de 30 a 40 metros de comprimento devidamente amarrado e pendurado em alguma elevação, como um galho de árvore etc.
A antena será capaz de capturar muitas estações de rádio, incluindo as estações DX noturnas, devido à transição favorável da ionosfera após o pôr do sol.
O segundo elemento crucial do projeto é o “aterramento” ou a qualidade do solo, que não deve ser ignorada, caso contrário o rádio pode simplesmente se recusar a fornecer os resultados pretendidos.
Um bom aterramento é crucial
Um terreno perfeito pode ser alcançado inserindo uma haste de aço profundamente em um buraco de 5 pés cavado na terra, que deve primeiro ser adequadamente regado para torná-lo macio e depois um saco de sal jogado nele para tornar as coisas suficientemente condutoras e para criar um solo eficiente. aterramento do circuito.
Outro método fácil de conseguir o aterramento é usando a torneira ou a tubulação metálica do seu banheiro, que também funcionaria como um bom aterramento para o circuito.
Operação do Circuito
Uma vez que a antena acima mencionada e o aterramento estejam configurados corretamente, é hora de conectar o circuito de rádio de cristal simples com esses parâmetros.

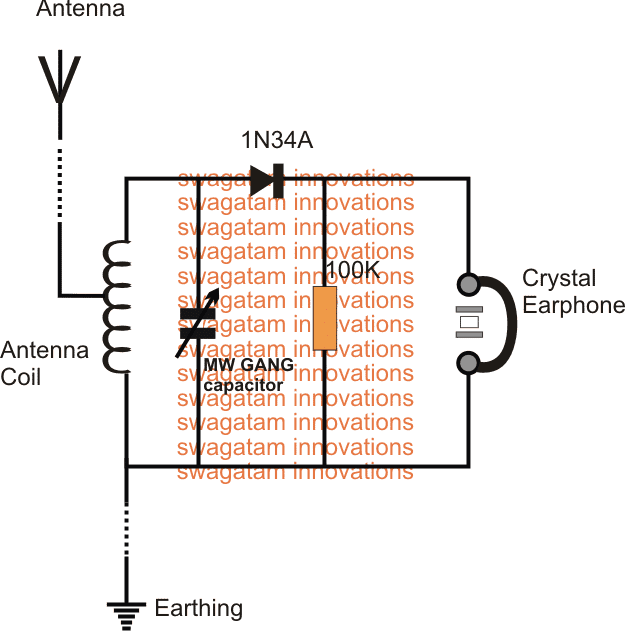

Referindo-se à figura acima, vemos que o circuito dificilmente compreende partes sérias, ele usa uma bobina de antena feita enrolando muitas voltas de fio de cobre fino sobre uma bobina de plástico com três pontas de fio terminando para fora, em que a derivação média é usada para o conexão da antena.
O circuito do tanque ressonante é formado conectando um aparador paralelo às extremidades da bobina da antena, este aparador pode ser qualquer capacitor MW GANG, novamente o mesmo pode ser recuperado de qualquer aparelho de rádio antigo.
Os sinais de rádio são captados e ressonados ao nível de pico através desta rede de circuitos tanque, porém para detectar e demodular o som das ondas portadoras do sinal precisamos de outro estágio para esta função.
Um diodo de germânio comum é o que precisamos para realizar o trabalho de detecção e faz isso de forma bastante eficaz. Mesmo o nosso muito familiar silício 1N4148 pode ser testado para o trabalho, mas apenas no caso de você não conseguir adquirir os dispositivos do tipo OA91 ou IN34A normais. E esta parte é o único componente ativo envolvido em todo o circuito para reproduzir o som original dos sinais capturados, isso é incrível.
Como enrolar a bobina da antena:

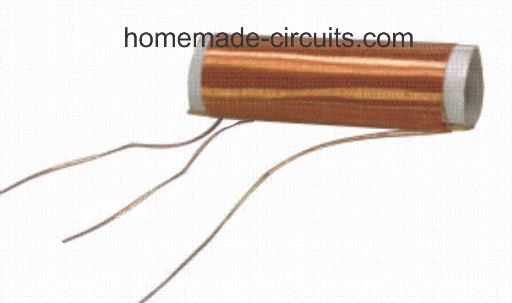

A bobina da antena é um enrolamento com núcleo de ar, construído com os seguintes passos simples:
Você precisará de um tubo de plástico de 1 ou 1,5 polegadas de diâmetro e 4 polegadas de comprimento para a bobina.
Sobre este tubo, enrole cerca de 65 voltas de qualquer fio de cobre super esmaltado fino ou qualquer fio flexível isolado fino, como um fio isolado multi-fio 7/36.
Certifique-se de puxar uma torneira central por volta da 18ª volta do enrolamento, ou alguma outra torneira de número também pode ser experimentada para tentar recepções personalizadas preferidas.
Isso é tudo, a bobina da antena está pronta e pode ser usada para o circuito de rádio de cristal simples explicado acima.
Adicionando um amplificador de áudio

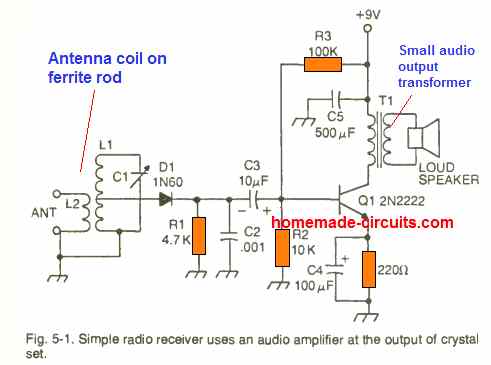

Se você deseja adicionar um alto-falante ao cristal et acima, você pode simplesmente fazê-lo integrando um pequeno amplificador de áudio ao conjunto de cristal conforme mostrado abaixo:
Se você tiver alguma dúvida ou dúvida, não hesite em colocá-la nos comentários abaixo.

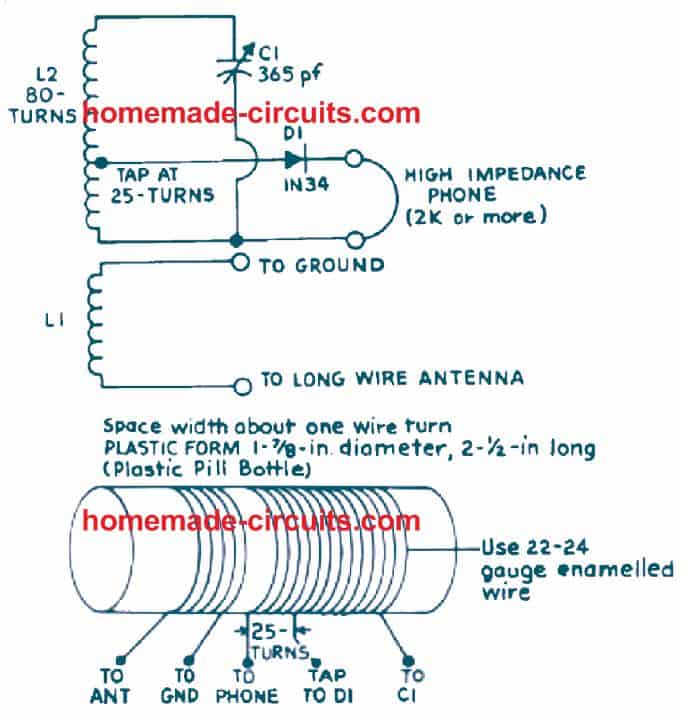

Detalhes Pictóricos de um Conjunto de Cristais
- C1 – capacitor de ajuste variável de 365 pF
- D1 – diodo de germânio 1N34, ou qualquer outro diodo de sinal de germânio
- L1 – número de 25 voltas de fio de cobre esmaltado nº 22 ou nº 24 firmemente enrolado em um formato de 1 e 7/8 pol.
- L2 – 80 voltas de fio de cobre esmaltado nº 22 ou nº 24 com uma derivação na 25ª volta mais próxima da bobina L1 no mesmo molde em que a bobina L1 é enrolada.
- 1 – Fone de ouvido de alta impedância
