O post discute um circuito simples de repetidor de rádio que pode ser construído por qualquer novo amador ou radioamador para comunicação a longas distâncias usando transmissores e receptores de rádio comuns.
Neste artigo vamos ver o que é um repetidor de rádio, como ele funciona e como construir um em um laboratório de hobby. No final, você seria capaz de construir uma estação micro repetidora para o projeto de comunicador full duplex proposto neste artigo. Isso pode ser usado para comunicação de curta distância quando você estiver em um acampamento ou como interfone ou alguns aplicativos semelhantes.
NOTA: Siga as regras e regulamentos rígidos implementados pelo governo local e do país antes de prosseguir com este projeto.

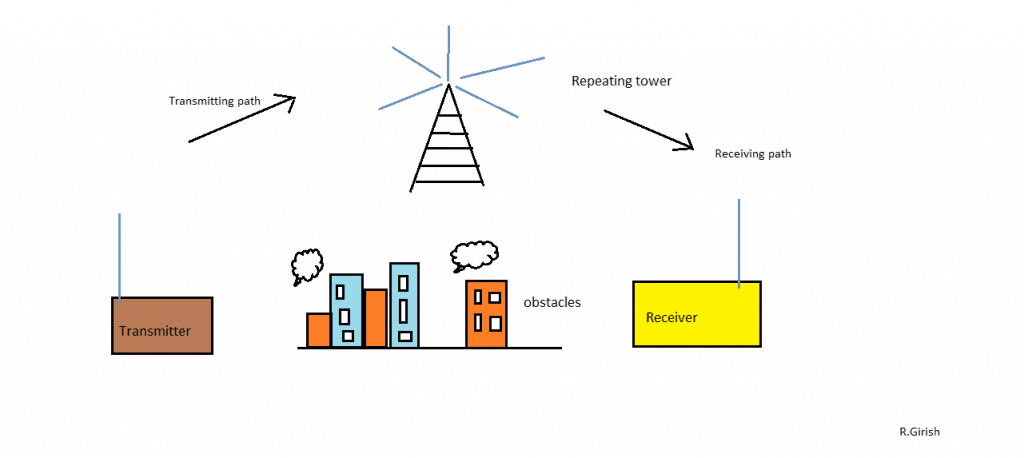

O que é um repetidor de rádio
Aqui estamos tomando o walky-talky como exemplo. Um walky-talky é um dispositivo de comunicação half-duplex, o que significa que a comunicação ocorre em uma direção em um instante. Por exemplo: A pessoa ‘A’ pode falar através do walky-talky com a pessoa ‘B’, mas a pessoa ‘B’ não pode responder simultaneamente e vice-versa.
Durante a propagação do sinal modulado do walky-talky ‘A’ para o walky-talky ‘B’, pode haver obstáculos entre eles, como montanhas, prédios, árvores, etc. Esses obstáculos podem reduzir o alcance dos sinais propagados, assim a pessoa na extremidade receptora pode ouvir sinais quebrados.
Para evitar esse tipo de problema, optamos por um repetidor de rádio. Um repetidor de rádio repete o sinal transmitido para um alcance mais amplo, mesmo em vários 100 KM, o que garante que a parte receptora receba um sinal claro.
Em outras palavras, um repetidor estende o alcance do sinal que está sendo transmitido.
A estação repetidora é colocada no topo das colinas, para que possa receber o máximo de sinal de um nó e retransmitir para um ou vários nós com sinal menos distorcido. O repetidor deve estar dentro do alcance do nó transmissor, somente então o repetidor poderá retransmitir o sinal para vários nós.
O design do comunicador full duplex:
Uma comunicação full duplex é uma comunicação bidirecional, na qual ambas as partes podem se comunicar simultaneamente. Para manter o design o mais simples possível, usamos um rádio FM padrão como receptor e um transmissor FM simples.
Precisamos de dois rádios FM e dois transmissores para estabelecer comunicação full duplex. Entre dois conjuntos de comunicação o repetidor será colocado para estender o sinal.
Um bom exemplo de comunicação full duplex é a telecomunicações e o projeto proposto funciona de forma semelhante. O receptor FM do SET ‘A está sintonizado no transmissor SET ‘B e o receptor FM do SET ‘B está sintonizado no transmissor SET ‘A. Assim, podemos alcançar a comunicação simultânea entre eles.
O projeto de transmissor fornecido pode transmitir até 200 metros no melhor cenário. Ajuste o capacitor de compensação para sintonizar o transmissor.

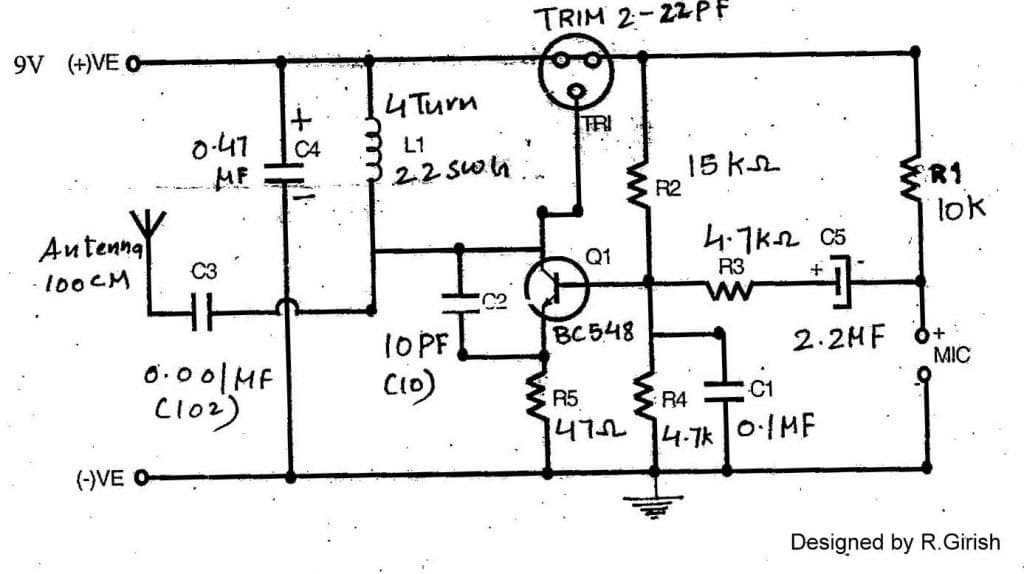

Esquema do transmissor FM para o circuito repetidor de rádio proposto:

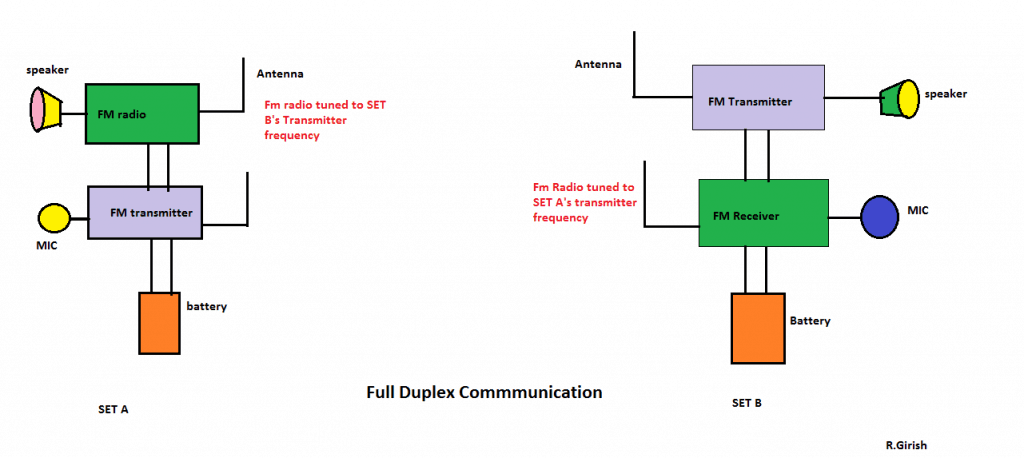

Comunicação full duplex: (sem repetidor)
O projeto do repetidor:
O circuito repetidor de rádio fornecido é um projeto de dois canais. Um canal consiste em uma frequência de transmissão e uma de recepção; aqui temos dois desses conjuntos.
Os repetidores de rádio no mundo real consistem em vários números de canais. Aqui precisamos de dois transmissores FM e dois receptores (rádio FM) para o projeto de 2 canais. Podemos usar o mesmo circuito transmissor como mostrado acima.

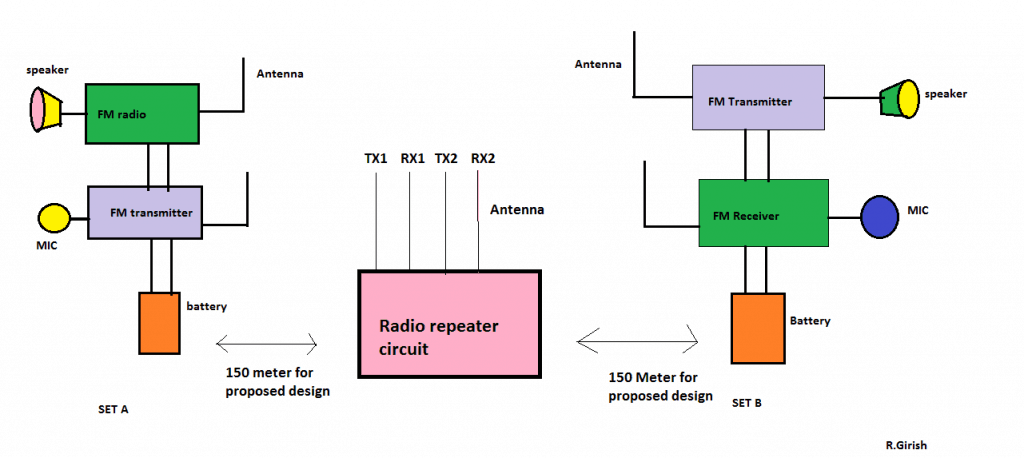

Quando o repetidor fica entre a transmissão e a recepção, todo o sistema fica um pouco complicado. Vamos supor alguns fatores e simular a situação:
· Seja a frequência de transmissão de SET ‘A de 90MHz. Então a frequência de recepção no repetidor deve ser 90MHz (RX1). Deixe a frequência de repetição em TX1 ser 92MHz. Então a frequência de recepção no SET ‘B’ deve ser 92MHz. da mesma forma para outro canal.
· Todas as frequências utilizadas na repetidora não devem ser utilizadas mais de uma vez. Por exemplo: 90MHz em TX1 e esta frequência não deve ser usada em nenhum lugar do circuito repetidor.
· A frequência de transmissão, frequência de repetição e frequência de recepção devem ser bem determinadas antes da comunicação apenas para evitar confusão.
NOTA: Aqui o nó representa um conjunto de transmissor e receptor. A distância entre o nó e o repetidor é de 150 metros é uma suposição; pode ser maior ou menor dependendo do ambiente e do comprimento da antena. Use um rádio com boa sensibilidade para este projeto.

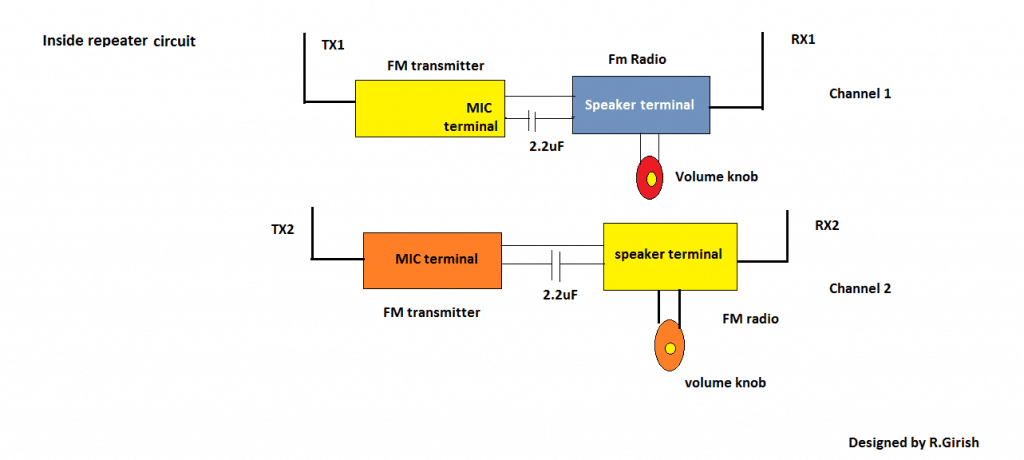

Diagrama do repetidor:
NOTA: Ajuste o botão de volume de forma ideal para que a quantidade certa de volume vá para o transmissor. Não aumente o volume ao máximo, caso contrário pode haver uma boa chance de distorção na retransmissão.
