O artigo discute um circuito simples para permitir que a luz de pisca de qualquer carro execute uma função bidirecional de luzes DRL, bem como as luzes de direção estipuladas. A ideia foi solicitada pelo Sr. Artem.
Especificações técnicas
Obrigado pelo seu fanatismo com a eletrônica, isso é realmente perceptível através do seu blog. Eu tenho experimentado alguns de seus circuitos, e está tudo bem por enquanto.
Aqui peço gentilmente o seu conselho profissional sobre o meu projeto.
Alguns veículos minúsculos têm uma certa falta de espaço para colocar luzes LED para ficarem bem. Para um deles, o Nissan Micra i foi solicitado a combinar luzes LED Turn e DRL sem colocar uma ao lado da outra.
Considerando a ergonomia de um carro pequeno citadino procurei no mercado.
Encomendei emissores LED Y+W 1W 350mA de duas cores da China, para que eu pudesse combinar ambas as funções por meio de algum tipo de controlador em um ponto.
E como muitas vezes acontece, o vendedor não forneceu nenhuma especificação para seu produto.
LEDs de 4 pinos na verdade têm “+” comum, então não posso conduzir seis deles em série ou implementar qualquer driver conhecido. Por favor, informe algo útil, eu acredito que você é capaz.
Desde já, obrigado,
Artem,
Moscou,
Rússia.
O design

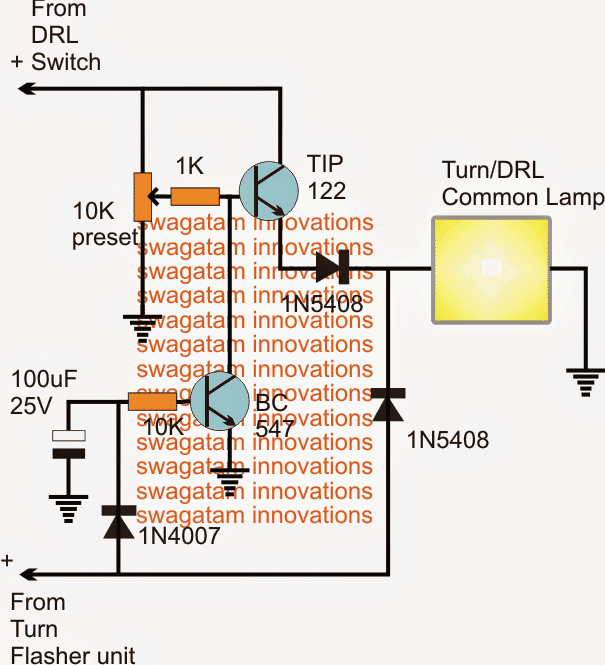

O circuito proposto que combina e possibilita a iluminação de lâmpadas DRL e piscas através de uma única lâmpada comum pode ser visto acima.
O circuito basicamente permite que a mesma lâmpada (de preferência LEDs) implemente uma dupla função de luzes DRL, bem como piscas, dependendo de qual está ligada.
A chave DRL deve estar ligada permanentemente, de modo que a lâmpada conectada acenda através do transistor TIP122, e assim que o pisca-pisca é ligado, o TIP122 é instantaneamente desabilitado através do BC547, permitindo que a seta pisque o LED na frequência indicada.
O acima acontece porque o BC547 é acionado através da comutação do pisca e mantém a base TIP122 aterrada e desabilitada.
O 100uF/25 desempenha um papel crucial aqui e garante que o BC547 permaneça desabilitado para os períodos ON e OFF das entradas do sinal de volta, portanto, esse capacitor pode exigir alguns ajustes até que o tempo mínimo certo seja determinado.
Valores maiores funcionarão, mas isso pode resultar em um atraso na ativação do DRL toda vez que o sinal de direção for desativado, portanto, o valor de 100uF pode precisar de alguns ajustes.
A predefinição de 10k na base do TIP122 pode ser usada para determinar o nível de brilho no DRL, então isso se torna um recurso adicional no design.
Feedback do Sr. Artem
Obrigado pelo circuito.
Mas parece que você me entendeu um pouco errado. Eu queria que o circuito acionasse leds de duas cores de 350ma, que possui um único pino “+” positivo e dois pinos “-” negativos para branco e amarelo, respectivamente. Ambas as lâmpadas estão em corpo único por razões ergonômicas.
Seu circuito sugerido está funcionando bem, mas devemos levar em consideração duas cores com pino positivo comum.
Resolvendo a consulta de circuito

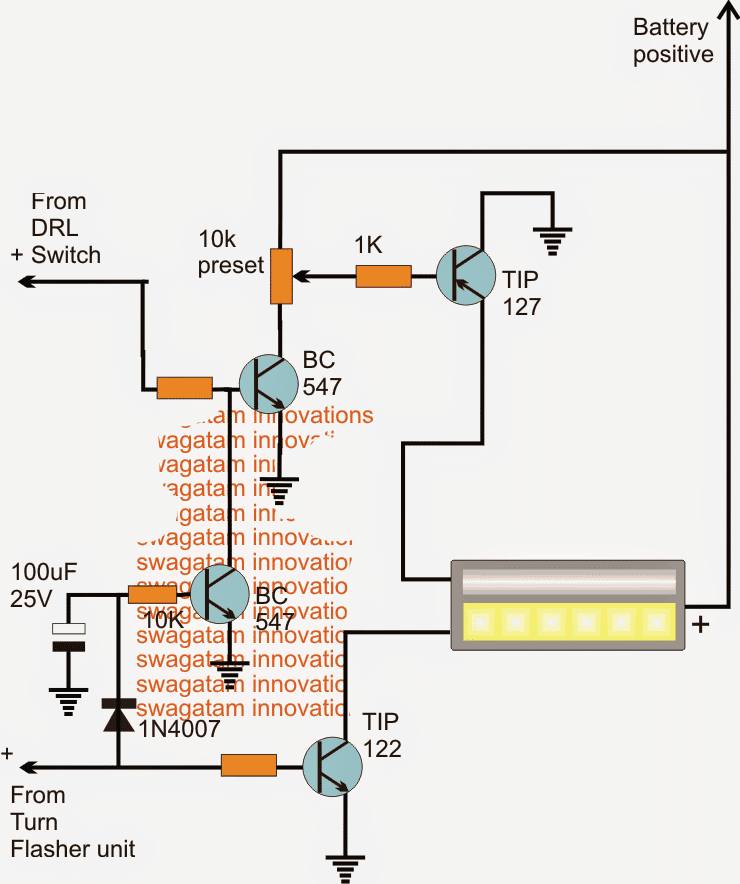

De acordo com a resposta acima, o diagrama anterior pode ser modificado conforme mostrado abaixo para executar a nova função.
Eu assumi que os LEDs tinham o recurso de limitação de corrente originalmente, portanto, não foi mostrado aqui ou incluído nos projetos propostos. Caso contrário, resistores de 5 ohms, 2 watts podem ser incluídos em série com as respectivas linhas negativas do módulo de LED.
Pergunta sobre o controlador de driver de switchback
A seguinte solicitação foi enviada pelo Sr. Dejan Djordjevic
Olá Swagatam,
Você pode construir um controlador de driver switchback de estado sólido. Você provavelmente sabe que isso funciona, mas se necessário eu vou explicar.Na internet eu encontro alguns esquemas, mas eles usam relé e toda a montagem é muito grande. Você pode fazer esquema sem relé?
Este controlador tem 3 fios, amarelo, preto e vermelho. No fio amarelo, você conecta o sinal do sinal de direção do carro, no vermelho, conecta o DRL (luzes diurnas) e o preto é terra para ambos. irá DESLIGAR. Quando o sinal de mudança de direção é DESLIGADO, o DRL irá automaticamente LIGAR novamente. Portanto, este controlador está apenas alternando entre DRLs e sinais de mudança de direção. Você pode ver um exemplo aqui
A minha resposta:

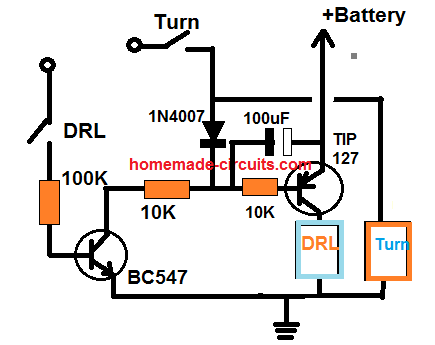

Por favor, verifique o diagrama a seguir, espero que isso faça o trabalho
Feedback de Dejan
Eu tentei este circuito e está funcionando bem. Apenas uma pequena correção, se possível, você pode adicionar um pequeno atraso ao mudar de pisca para DRL? Por exemplo, se a luz de turno não estiver funcionando por 2 segundos, o DRL está ligando.
A minha resposta:
O recurso de atraso já está presente. Você pode aumentar o valor do capacitor de 100uF ou aumentar os 10K perto da base do transistor para aumentar o atraso
