O post explica um circuito supressor de surto de alta energia usando MOVs industriais de alta capacidade para suprimir surtos de alta corrente em linhas elétricas industriais.
O problema do circuito:
Eu tenho lido muitas de suas idéias de design e estou extremamente impressionado com seus designs. Eu não tenho nada perto do seu nível de experiência, mas posso seguir as instruções muito bem.
Li sobre o supressor de picos da rede doméstica e gostaria de saber se seria possível construir uma versão portátil para o meu RV.
O que temos agora é automático e cortará a energia do RV, se a tensão de entrada for muito alta ou muito baixa. A unidade que temos era muito cara e teria que ser substituída, se alguma vez tivéssemos um pico na tensão de entrada.
Se o seu projeto de rede pudesse ser convertido para uso portátil, eu adoraria construir um. Como eu disse, sou muito bom em seguir instruções e usar um diagrama de fiação.
Eu só precisaria de uma lista de peças. Nosso RV é normalmente fornecido a partir de um disjuntor de 50AMP de pólo duplo. Nada no RV usa 240V, então eles apenas dividem a carga entre as duas entradas de 120V.
Existem outros circuitos seus, que eu gostaria de construir. Eu só preciso das listas de peças e orientação de direção. Desculpe se estou sendo um fardo, gostaria de já ter o conhecimento.
Obrigado,
Gary
Analisando o Circuito Questão
Olá Gary,
Muito obrigado! Você pode explicar um pouco o que é um RV? e também forneça as especificações de carga em termos de tensão e corrente para operar este equipamento.
Me desculpe por isso. Um RV é um veículo recreativo. Quando ficamos em um acampamento, nos enganchamos em seu pedestal de poder. Fornece 30AMPS/120V ou 50/100AMPS 120V.
Nada no RV usa energia de 240V, então a energia é extraída de qualquer perna quente. Nosso serviço 50AMP usa um receptáculo NEMA 14-50R e o 30AMP usa um receptáculo TT-30. O 50AMP usa os dois hots de um disjuntor de 50AMP de pólo duplo e o 30AMP usa a perna quente de um disjuntor de 30AMP de pólo único.
Gostaria de adaptar o supressor de picos da rede elétrica da sua casa, para uso com o meu RV. Eu precisaria fazer tanto a versão 30AMP quanto a versão 50AMP.
O poder a que tenho acesso depende do que está disponível. A de 30AMP seria monopolar e 3.600watts e a de 50AMP seria bipolar, com 6.000watts em cada poste.
Por favor, deixe-me saber se isso é informação suficiente para você.
Obrigado,
Gary
Resolvendo a consulta de circuito

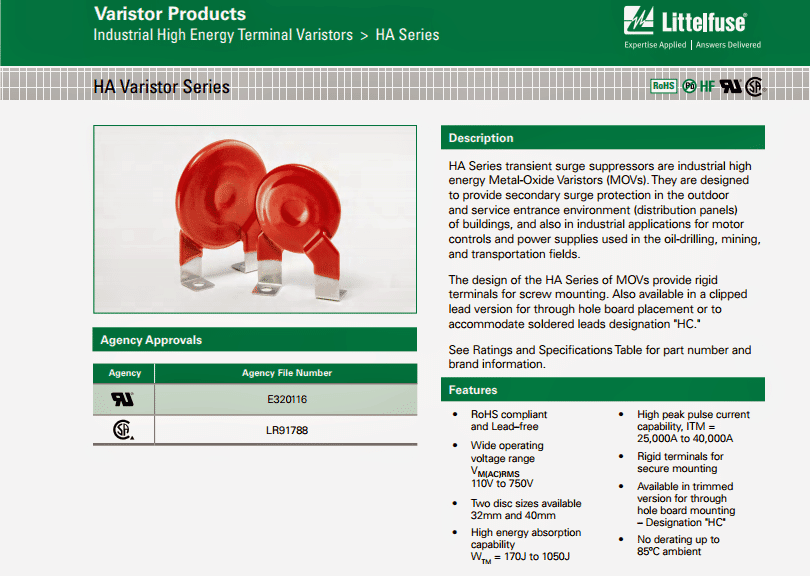

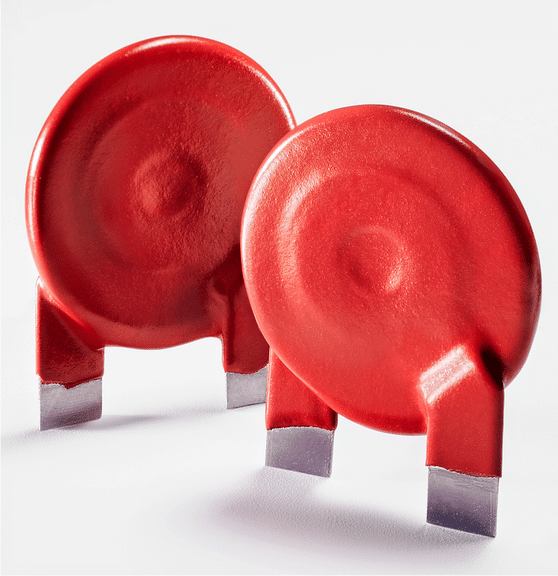

O surto de alta corrente de entrada parece ser o principal problema na discussão acima, que pode ser efetivamente resolvido usando um Varistor de Óxido Metálico Industrial de Alta Energia (MOV), os detalhes podem ser estudados na imagem a seguir:

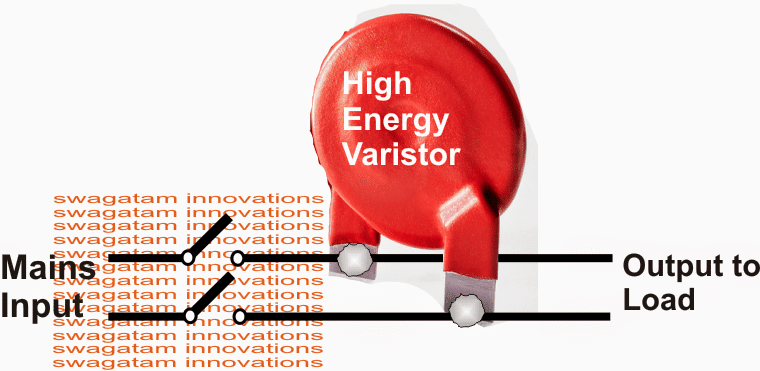

O varistor de alta energia, conforme discutido acima, deve ser instalado nas linhas de energia conforme mostrado no diagrama a seguir:
Diagrama de circuito
