Aqui, tentamos investigar alguns circuitos controladores de fase baseados em triac aprimorados que podem ser recomendados para controlar ou operar cargas indutivas, como transformadores e motores CA, com muito mais segurança do que os circuitos dimmers de circuitos tradicionais baseados em triac anteriores.
Usando Triacs para controlar cargas CA
Um Triac é um dispositivo semicondutor usado para comutação de cargas CA. Normalmente é recomendado que as cargas que precisam ser operadas através de triacs sejam de natureza resistiva, ou seja, cargas que incorporam muito bobinas ou capacitores devem ser evitadas.
Portanto, em geral, cargas que convertem energia em calor, como lâmpadas incandescentes ou aquecedores, etc., só se tornam adequadas com triacs, pois o interruptor e dispositivos como transformadores, motores CA e circuitos eletrônicos são um grande NÃO!
No entanto, desenvolvimentos e pesquisas recentes melhoraram muito as coisas e hoje os novos triacs e as configurações de circuito aprimoradas envolvidas tornaram absolutamente seguro até mesmo para os triacs serem usados para comutação de cargas puramente indutivas.
Não vou discutir as áreas técnicas das configurações, mantendo os novos amadores eletrônicos em mente e por uma questão de simplicidade.
Vamos analisar alguns dos projetos pesquisados que se orgulham de suportar triacs com cargas indutivas.
Circuito de Controle Triac Adequado Apenas com Cargas Resistivas

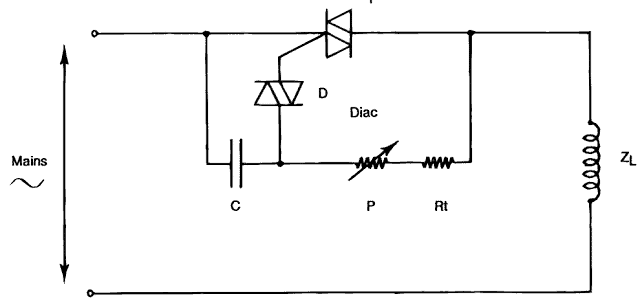

O primeiro circuito mostra a maneira geral de usar uma combinação triac e diac para implementar o controle necessário de uma carga específica, no entanto, este projeto não é adequado para cargas indutivas.
O circuito incorpora o princípio de disparo com sincronização através do triac. A configuração é a mais simples em sua forma e tem as seguintes vantagens:
O design é muito simples e barato.
Uso de apenas dois fios terminais e ausência de qualquer fonte de alimentação externa.
Mas uma grande desvantagem deste projeto é sua incapacidade de trabalhar com cargas altamente indutivas.
Circuito de Controle Triac Razoavelmente Adequado para Operar Cargas Indutivas

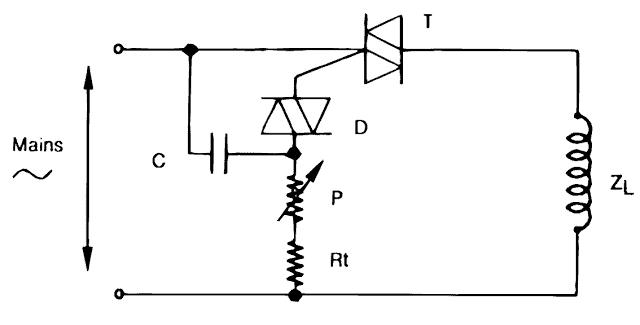

No entanto, um pouco de contemplação mostra que o circuito acima pode ser simplesmente modificado no projeto mostrado no próximo diagrama.
O princípio aqui agora se transforma em acionamento do triac com sincronização pela tensão da rede.
A ideia neutraliza em grande medida a questão acima e torna-se muito coordenada mesmo com cargas do tipo indutivo.
Observe que no projeto acima, muito interessante, a posição da carga e a conexão do resistor foram alteradas para obter os resultados pretendidos.
As vantagens podem ser avaliadas da seguinte forma:
Novamente um design simples e também é de custo muito baixo.
Melhor controle de cargas uniformes que são indutivas por natureza.
Como de costume, nenhuma fonte de alimentação externa é necessária para o funcionamento.
As desvantagens, porém, são o envolvimento de 3 terminais de fios terminais para as conexões pretendidas.
As operações tornam-se muito assimétricas e, portanto, o circuito não pode ser usado para controlar cargas altamente indutivas como transformadores.
Circuito de controle Triac idealmente adequado para cargas altamente indutivas, como transformadores e motores CA

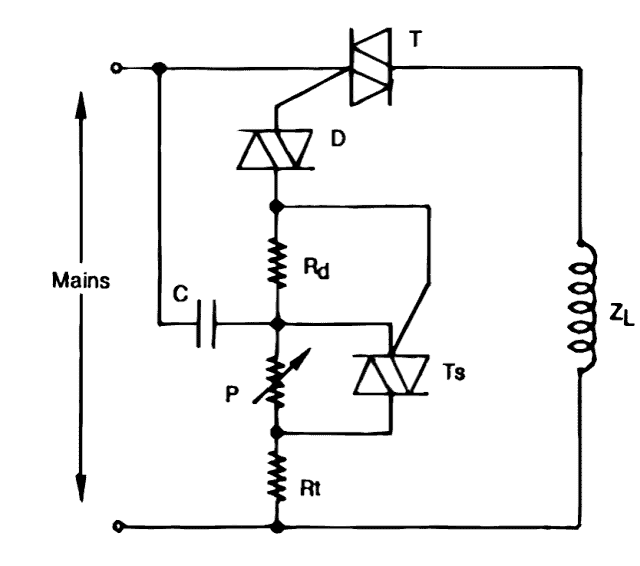

Um ajuste inteligente do circuito acima o torna muito desejável, mesmo com as cargas indutivas mais tabus, como transformadores e motores CA.
Aqui, outro pequeno triac sensível é habilmente introduzido para corrigir o principal problema que é o principal responsável por tornar os triacs tão inadequados para cargas indutivas.
O segundo triac pequeno garante que o triac nunca seja desligado e bloqueado completamente, gerando um trem de pulsos, mantendo o triac ativo e “chutando” o tempo todo.
As vantagens do projeto final acima podem ser marcadas com os seguintes pontos:
Projeto muito simples,
Excelente precisão ao controlar cargas altamente indutivas,
Sem uso de fonte de alimentação externa.
O circuito acima foi desenvolvido exclusivamente pelo laboratório de aplicações SGS-THOMSON Microelectronics e utilizado com sucesso em uma ampla gama de equipamentos.
