O circuito indicador de temperatura de 4 LEDs discutido aqui é muito útil para obter uma informação visual sobre o estado da temperatura que deve ser monitorada.
Operação do Circuito
No circuito, o status da temperatura é exibido usando quatro LEDs.
– Um LED verde, indicando que a temperatura está no nível desejável
– Dois LEDs amarelos estão incluídos para indicar que a temperatura está acima do normal e a situação não é segura.
– Um status de aviso de LED vermelho informa que a temperatura está muito alta e deve ser acionada rapidamente.
Para complementar o aviso do LED vermelho de alta temperatura, é incluído um buzzer no circuito que emite um aviso sonoro para alertar sobre a emergência.
O circuito é executado usando quatro comparadores dentro do IC LM324. Este é um chip excepcional que possui quatro amplificadores operacionais no mesmo nível do tipo 741 juntos em um único pacote.
A primeira etapa do diagrama mostra uma rede divisora de tensão formada com a ajuda dos resistores R2, R3, R4, R5 e R6.
Aqui as tensões são fixas referenciadas em 2,4 V, 4,8 V, 7,2 V, 9,6 V.
Cada uma dessas tensões é conectada diretamente à pinagem não inversora (+) dos amplificadores operacionais que estão sendo usados como comparadores
O cabo superior do termistor (R10) conecta-se diretamente com todos os terminais inversores (-) dos opamps.
Se a temperatura submetida varia, a tensão também varia proporcionalmente no pino superior do termistor.
Esta tensão responsiva induzida é comparada com os comparadores opamp através de seus terminais não inversores e, em resposta a tensões menores, envia uma saída do comparador de alta tensão correspondente, ativando o LED relevante.
À medida que a temperatura aumenta, as condições no termistor começam a diminuir, iluminando os LEDs em sequência.
Quando o comparador inferior é ativado, o LED vermelho acende e ativa o “buzzer” emitindo uma melodia de alerta audível que pode ser considerada crucial se o dispositivo precisar ser protegido.

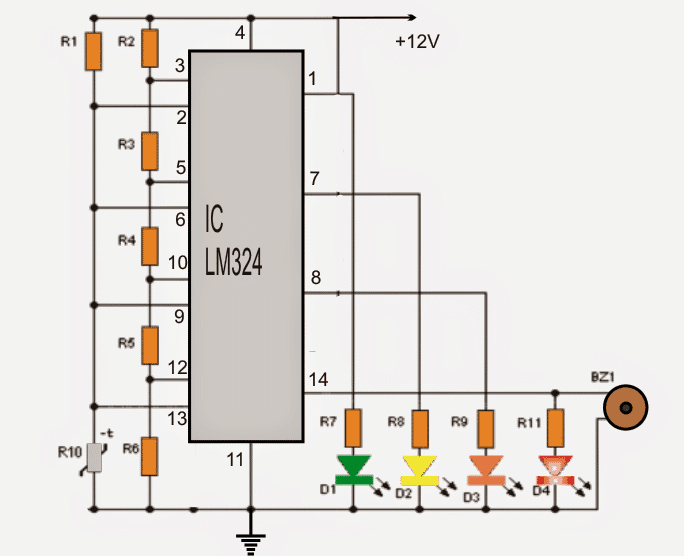

Diagrama de circuito
Como selecionar os resistores
Se você deseja alterar a faixa de comutação do LED em uma faixa de detecção de entrada desejada, você pode ajustar os valores do resistor de referência conforme sua necessidade, conforme explicado abaixo:
Como podemos entender, os 4 amplificadores operacionais do LM324 são configurados como comparadores, em que os pinos não inversores 3, 5, 10, 12 são presos aos níveis de referência fixos correspondentes determinados pelos resistores R2—-R6.
As entradas inversoras dos 4 amplificadores operacionais são unidas em comum e conectadas com outro divisor resistivo formado por R1/Termistor. O potencial através desta junção divisora resistiva varia dependendo da variação da temperatura.
Este potencial dependente da temperatura variável nas entradas inversoras dos amplificadores operacionais é comparado com os níveis de tensão de referência relevantes nos pinos não inversores 3,5,10,12.
Quando o divisor de potencial do termistor nos pinos inversores vai mais alto do que os níveis de referência dos pinos não inversores correspondentes, a saída do amplificador operacional específico torna-se alta, iluminando seu LED conectado.
Isso implica que, alterando adequadamente os valores do resistor de referência de R2—-R6, podemos alterar as lacunas entre a iluminação do LED e, assim, alterar a faixa de detecção de entrada adequadamente nos 4 LEDs, conforme uma especificação desejada.
Isso pode ser feito usando a fórmula:
Vout = Vin x R1 / (R1 + R2)
Onde Vin é a tensão de alimentação que deve ser constante.
Vout se torna o nível de referência desejado em um determinado pino não inversor.
R1 é o valor total do(s) resistor(es) no lado positivo do pino não inversor relevante
R2 é o valor total do(s) resistor(es) no lado terra do pino não inversor relevante.

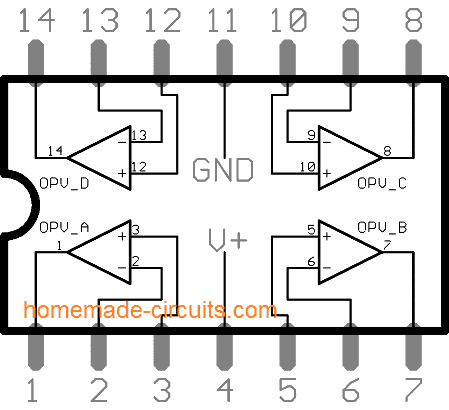

Diagrama de pinos IC LM324
BOM para o circuito detector de temperatura de 4 LEDs proposto
Resistores (1/4 watt 5% CFR)
- R2, R3, R4, R5, R6 = 5K
- R1 = 10K,
- R7, R8, R9, R11 = 220 Ohms
- LEDs: 1 verde, 1 amarelo, 1 vermelho
- Campainha = 1 não
- IC LM324 – 1 não

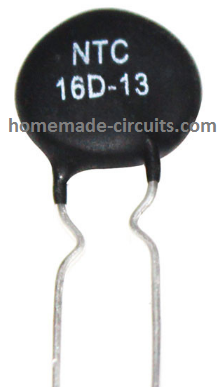

- R10 = 10K Termistor (como mostrado abaixo)
Nota: para o termistor, deve-se manter os terminais por tempo suficiente, para que possa ser terminado em todo o local onde a temperatura está em questão.
Enviado por: Shweta sawant
ATUALIZAÇÃO do administrador

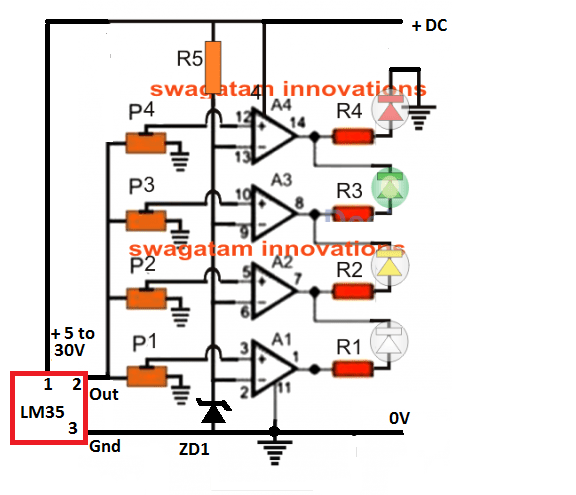

A precisão e confiabilidade do circuito indicador de temperatura de 4 LEDs acima podem ser melhoradas adicionando predefinições discretas aos 4 amplificadores operacionais e substituindo o termistor por LM35 IC. O circuito completo é mostrado abaixo:
Lista de peças
- Todas as predefinições são 22K (linear)
- Todos os resistores são 1K 1/4 watt
- ZD1 é diodo zener de 6V 1/4 watt
- Os LEDs são vermelho, verde, amarelo, branco 5mm 20mA
- Os amplificadores operacionais são do IC LM324
- O sensor de temperatura é LM35 IC
