Acendendo um LED usando transmissão de energia sem fio

Neste post, aprendemos como acender um LED usando a transmissão de energia sem fio.

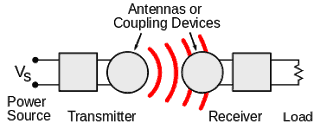

diagrama de bloco conduzido sem fio

Tecnologia de energia sem fio

A energia sem fio é uma tecnologia emergente no mundo atual Mas o fato surpreendente é que é um conceito centenário. Este conceito nasceu por Nikola Tesla.

Carregamento da bateria via energia sem fio É usado em muitos smartphones, carros elétricos, escovas de dentes elétricas e dispositivos eletrônicos portáteis, como relógios inteligentes, etc.

O principal problema com a transmissão de energia sem fio é a eficiência. Os gadgets de hoje que usam energia sem fio Tem uma eficiência terrível, só pode receber 1/4 da potência transmitida.


O resto deles se dissipou como calor e alguns foram perdidos como um campo magnético. O alcance entre o transmissor e o receptor é muito curto, em alguns centímetros.

Antes de procurar diagramas de circuitos e explicações, aqui estão alguns mitos comuns que as pessoas podem pensar sobre a transmissão de energia sem fio. Algumas pessoas pensam que é um protocolo perigoso que irá matar ou ferir você.

O fato é que a energia é transmitida na forma de um campo magnético pulsante que não irá prejudicá-lo e nem a transmissão de eletricidade.

Algumas pessoas podem pensar, diz que é sem fio; A energia pode ser transmitida a uma grande distância, como ondas de rádio. Mas isso não é verdade, a energia sem fio usa quase o mesmo princípio que o transformador, mas em altas frequências e sem núcleo.

No entanto, as bobinas de transmissão e recepção devem estar o mais próximo possível para obter maior eficiência.

As bobinas de transmissão e recepção de LED sem fio devem estar o mais próximo possível para obter a melhor eficiência

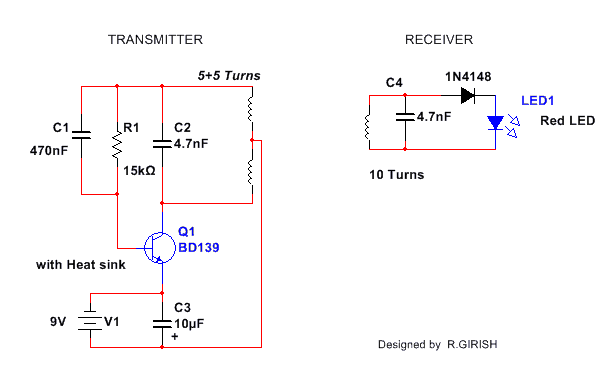

Operação em circuito

A configuração proposta para acender um LED com transmissão de energia sem fio consiste em circuitos transmissores e receptores. A energia é transmitida através de uma bobina 5 + 5 acoplada a um capacitor de 4,7nf.

A bobina do receptor consiste em 10 voltas e também é acoplada a um capacitor de 4,7nf.


O diâmetro da bobina é de cerca de 5 cm. Esse capacitor de 4,7nf (C2 e C4) é responsável pela eficiência, se o valor não corresponder, por exemplo: a bobina do transmissor junto com 10nf e a bobina de recebimento junto com algum outro valor, você pode não obter o resultado Direita.

Isso ocorre porque a bobina transmissora e receptora tem uma frequência ressonante.

A frequência ressonante das bobinas de transmissão e recepção deve corresponder.

O transistor BD139 deve ser montado em um dissipador de calor. C1 e R1 são componentes oscilatórios que geram frequência em combinação com o transistor.

Picos de frequência são aplicados à bobina, que geram um campo magnético alternado ao redor da bobina do transmissor. Este campo é coletado pela bobina receptora e retificado por 1N4148.

Use um diodo de germânio com queda de tensão direta baixa como 1N4148. Use um LED vermelho porque alguns LEDs vermelhos têm voltagem direta mais baixa que as cores verde ou azul, mas outro LED colorido também funcionará sem problemas.

A bobina pode ser fabricada com fios elétricos que estão ao redor de sua casa. Veja o protótipo para ter uma idéia sobre as bobinas.

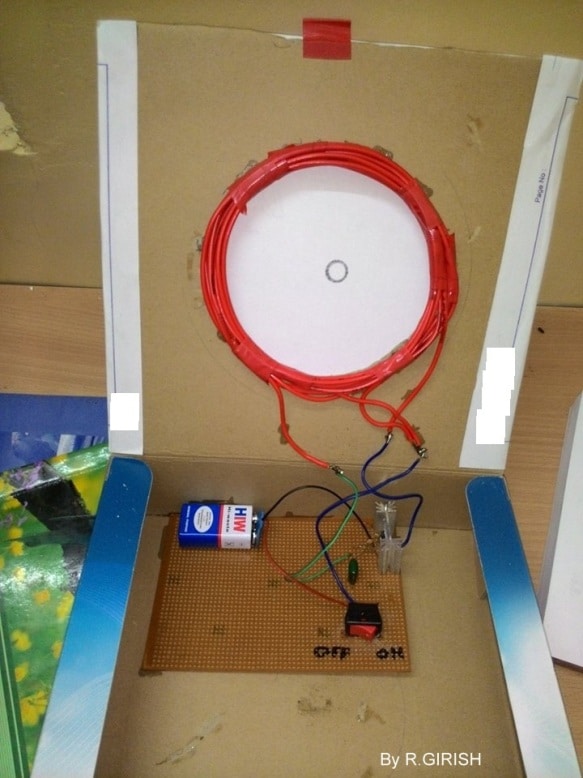

Imagem do protótipo da lâmpada LED sem fio

Imagem do protótipo da lâmpada LED sem fio

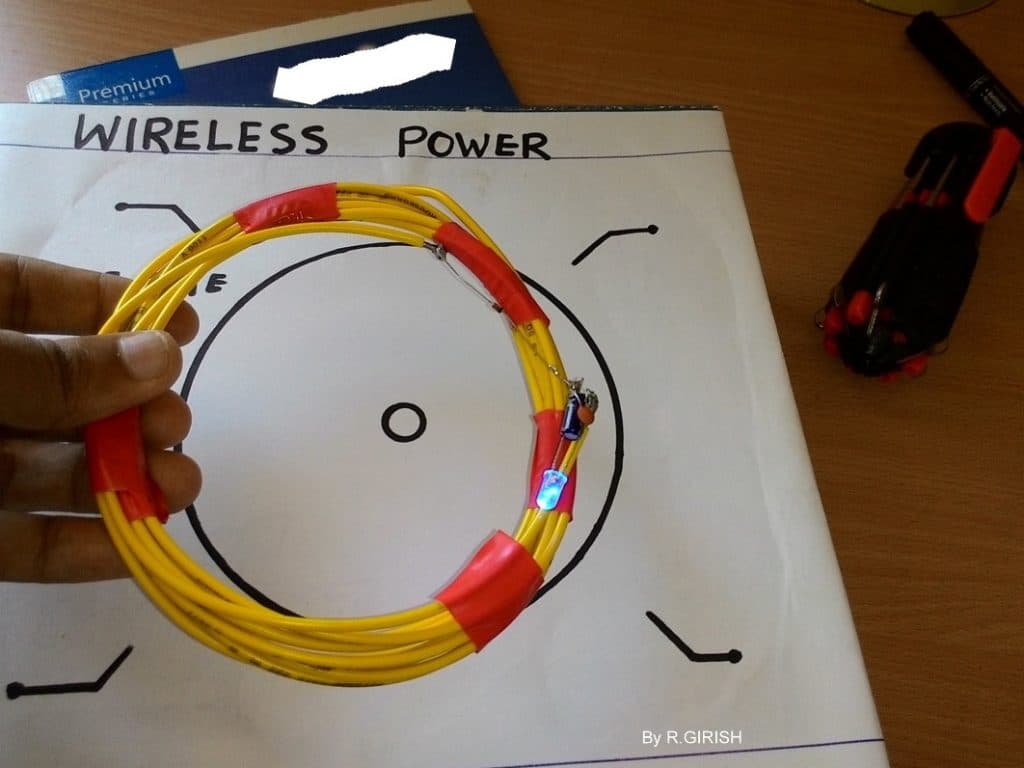

Imagem de protótipo da lâmpada LED do receptor sem fio
