O circuito de interferência remoto de TV proposto pode ser usado para congelar e embaralhar todos os controles remotos de TV na vizinhança especificada.
Como funciona o controle remoto da TV
Como todos sabemos, a tecnologia fundamental usada na TV de hoje ou em controles remotos semelhantes é a luz infravermelha (IR).
O espectro de luz IR é invisível ao olho humano, mas pode ser identificado usando uma câmera digital, câmera de vídeo e outros dispositivos relevantes.
Basicamente, o transmissor associado a um controle remoto IR, que também é chamado de aparelho, emite uma cadeia de pulsos IR ao pressionar o botão específico sobre o aparelho.
O elemento transmissor dentro do aparelho é normalmente um diodo emissor de luz fixado na superfície apontada do aparelho.
Os pulsos emitidos são atribuídos com uma configuração única de pulsos relevantes para o botão específico e os circuitos do sensor da unidade receptora.
O circuito do sensor dentro do receptor, por exemplo, seu aparelho de TV está programado para reconhecer esses padrões exclusivos e acionar o requisito específico na TV.
Assim, o controle remoto da TV responde a cada chamada diferente, dependendo do pressionamento dos botões específicos do controle remoto IR. No entanto, muitos controles remotos também empregam luz infravermelha próxima para controlar o aparelho atribuído. Normalmente, um comprimento de onda de 940 nm é o preferido.
Este comprimento de onda não é identificável aos olhos humanos, mas é facilmente detectado pelos dispositivos de recepção relevantes. No “olho” de uma câmera de vídeo este IR apareceria como um raio de luz visível roxo.
Os aparelhos que requerem apenas um único botão para os controles, o próprio sinal de transporte IR torna-se o feixe de disparo para tais unidades.
No entanto, para dispositivos multifuncionais, como TVs, DVDs, etc., cada sinal IR correspondente aos diferentes botões passa por um processamento especial dos sinais antes de chegar ao sensor do dispositivo receptor.
Como um exemplo no controle remoto da TV, cada botão processa o sinal IR básico da portadora em feixes IR PWM complexos, isso também pode ser chamado de codificação dos feixes IR, para que cada sinal IR relevante para o botão atribuído do controle remoto seja codificado com informações pulsadas especiais.
Quando esta mensagem IR codificada especial atinge o sensor IR receptor, um processo inverso é seguido dentro do circuito receptor, onde os sinais são decodificados e reconhecidos precisamente para qual função foi atribuída.
Assim, a codificação é “compreendida” pelo receptor e a função relevante é implementada instantaneamente, fornecendo ao usuário a saída desejada.
Os dados acima nos fornecem uma ideia interessante, construtiva e muito complicada.
No entanto uma ideia destrutiva é sempre mais fácil de implementar do que uma ideia construtiva.
Conforme explicado na seção acima, o processamento do sinal IR para os vários botões remotos da TV pode ser extremamente complicado, mas estragá-los ou embaralhá-los pode ser bastante simples e exigiria um IR externo modulado com alguma frequência irrelevante para as frequências do aparelho.
Um circuito de interferência remota de TV pode ser muito mais fácil de fazer do que o próprio controle remoto.
E este scrambling ou a frequência de interferência precisa ser muito mais forte do que a força do sinal IR remoto da TV.
Como funciona
O circuito proposto de um jammer remoto de TV é basicamente configurado em torno do popular IC 555 que é organizado em um modo astável padrão.
O diagrama mostrado é bastante auto-explicativo. O circuito astável produz uma cadeia de pulsos nos LEDs IR que transforma esses pulsos de tensão em forte radiação infravermelha em todo o éter ou na atmosfera.
Qualquer onda de IR mais fraca que entra em contato com a onda de 555 IR acima é dominada por ela e é embaralhada e difundida.
As informações armazenadas no sinal remoto da TV podem ser bloqueadas ou canceladas usando este equipamento de interferência remota da TV.
Todo o circuito pode ser construído sobre um pequeno veroboard. O pote de 22k deve ser ajustado para obter os melhores ou os melhores resultados da distância máxima possível.
O circuito pode ser operado com uma bateria PP3 de 9V, mas devido ao consumo de corrente relativamente maior, a célula não durará muito tempo, então um adaptador de 9V regulado seria mais preferível.
Aliás, para que finalidade você usaria isso? :p

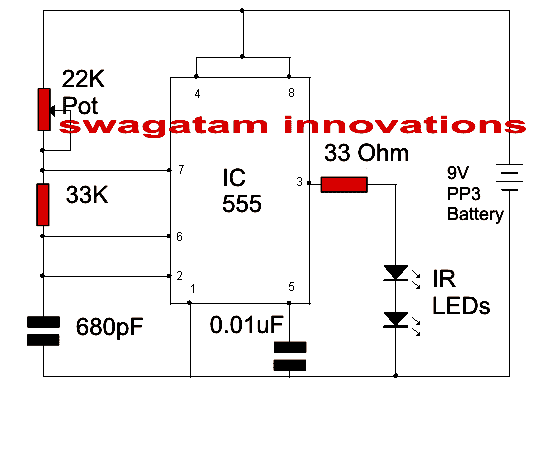

Diagrama de circuito
