Escudo do teclado LCD do Arduino (SKU: DFR0009) Folha de dados

A descrição explica a pinagem e os detalhes de trabalho do módulo LCD “Arduino LCD KeyPad Shield (SKU: DFR0009)”, que é fabricado especificamente para oferecer uma compatibilidade rápida de plug-in para todos os aplicativos baseados em Arduino que podem exigir a exibição de um parâmetro específico em dígitos , como temperatura, velocidade, tempo, peso etc.

IMG 6245858254241

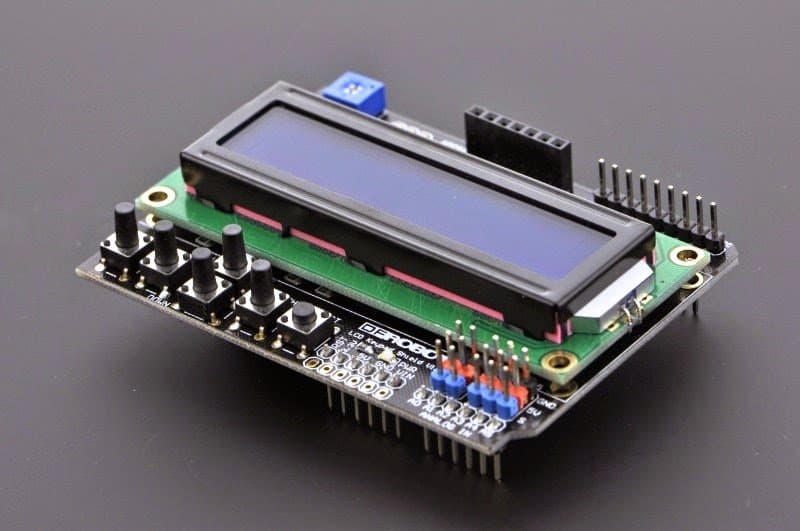

Escudo do teclado LCD do Arduino (SKU: DFR0009)

O LCD Keypad Shield foi criado especificamente para trabalhar exclusivamente com placas Arduino, com a missão de permitir operações de interface simples e fáceis de usar para os usuários.

Com este módulo, os usuários podem agora conhecer bem o menu e escolher as variantes de acordo com suas condições específicas de aplicação e conveniência.

O módulo Arduino LCD KeyPad Shield (SKU: DFR0009) é projetado com 1602 caracteres digitais brancos, sobre um painel de display de cristal líquido com luz de fundo azul brilhante.

Possui teclado com 5 teclas, configurado para entregar funções exclusivas como selecionar, cima, direita, baixo e esquerda.

O módulo inclui uma capacidade de economia de E/S digital (entrada/saída) por meio de um único conversor analógico para digital ou canal ADC.

O comando de pressionamento de tecla é identificado internamente por meio de uma rede divisora ​​de potencial de 5 estágios.

O módulo LCD explicado Arduino LCD KeyPad Shield (SKU: DFR0009) tornou-se bastante popular devido à sua fácil compatibilidade com placas Arduino.

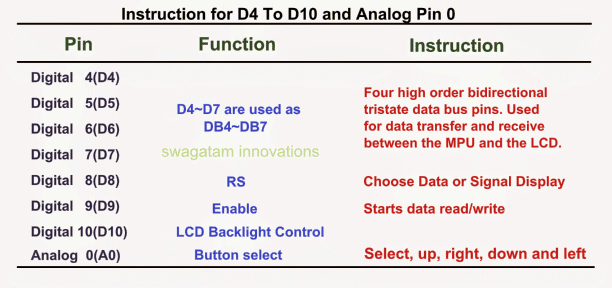

O display é composto por 2 por 16 slots LCD, auxiliados por 6 interruptores push to ON. Os pinos 4,5,6,7,8,9 e 10 trabalham juntos para fazer a interface com uma placa Arduino.

O pino analógico nº 0 é atribuído para escanear os comandos do botão de pressão.

O módulo possui um controle de ajuste de contraste anexado e um botão de opção ON/OFF da luz de fundo.

O sistema também oferece pinagens analógicas expansíveis para uma legibilidade e apresentação do sensor analógico sem complicações.

Mais detalhes estão inclusos AQUI

IMG 62458582AB655

Cortesia da imagem: https://www.dfrobot.com/wiki/index.php?title=File:DSC0410.jpg

IMG 62458582E38B9

Os principais recursos incluídos em um escudo de teclado LCD Arduino (SKU: DFR0009) são:

  • Voltagem de operação: 5V
  • 5 Botões push-to-ON para alternar um painel de menu personalizado para as seleções pretendidas.
  • O botão RST oferece a redefinição do programa arduino em questão
  • Integre um potenciômetro para ajustar a luz de fundo
  • Os pinos de E/S disponíveis são expansíveis
  • Pinagem analógica expansível usando a configuração padrão do DFRobot para uma extensão aprimorada do sensor
  • Dimensão ideal: 80 x 58 mm

Explicação da Biblioteca

Explicação da função

LiquidCrystal(rs, habilitar, d4, d5, d6, d7)

Gera uma alternativa variável de Liquid Crystal. A tela de exibição pode ser comandada por meio das 4 ou 8 linhas de dados. Se o primeiro, os números dos pinos de d0 a d3 podem ser eliminados e manter as linhas relevantes sem uso.

Recomenda-se que a pinagem RW seja conectada ao terra em vez de conectar a um pino sobre a placa Arduino; nesse caso, você pode querer eliminá-lo dos parâmetros desta função.

Você pode considerar o seguinte exemplo para o mesmo:

LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

lcd.begin(colunas, linhas)

Aciona a interface da tela LCD e atribui o
dimensões (largura e altura) para a leitura do display. begin() exige ser chamado antes de qualquer prompt de biblioteca LCD diferente, como um exemplo:

lcd.begin(16, 2);

lcd.setCursor(coluna,linha)

Corrige o local em que as seguintes entradas gravadas no LCD podem se tornar visíveis, por exemplo:

lcd.setCursor(0,0);

lcd.print(dados)

Imprime texto para o visor LCD, por exemplo:

lcd.print("hello, world!");

lcd.write(dados)

Escreve um caractere para a tela LCD.

Exemplo

O exemplo a seguir examina o painel LCD e os botões apresentados. Assim que o usuário pressionar
o botão sobre o escudo, a tela ilumina instantaneamente os prompts relevantes.

Detalhes da conexão: Basta conectar o teclado LCD à placa Arduino, como um UNO (ou qualquer controlador semelhante)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95
/**************************************************** ****************************

Mark Bramwell, julho de 2010

https://www.dfrobot.com/wiki/index.php?title=File:DSC0410.jpg

Este programa testará o painel LCD e o
botões.Quando você aperta o botão no escudo,

a tela mostrará o correspondente.

Conexão: Conecte o teclado LCD ao UNO (ou
outros controladores)

**************************************************** ***************************/

#incluir

LCD LiquidCrystal (8, 9, 4, 5, 6,
7); // selecione os
pinos usados ​​no painel LCD

// define alguns valores usados ​​pelo painel e botões

int lcd_key = 0;

int adc_key_in = 0;

#define btnRIGHT 0

#define btnUP 1

#define btnDOWN 2

#define btnLEFT 3

#define btnSELECT 4

#define btnNONE 5

int read_LCD_buttons(){
// lê os botões

adc_key_in =
analogRead(0); // lê o valor do
sensor

// meus botões quando lidos são
centrado nestes valores: 0, 144, 329, 504, 741

// adicionamos aproximadamente 50 a esses
valores e verifique se estamos próximos

// Tornamos esta a 1ª opção para
razões de velocidade, pois será o resultado mais provável

se (adc_key_in > 1000) retornar btnNONE;

// Para V1.1 usamos este limite

if (adc_key_in
50) return btnRIGHT;

if (adc_key_in < 250)
return btnUP;

if (adc_key_in < 450)
return btnDOWN;

if (adc_key_in < 650)
return btnLEFT;

if (adc_key_in < 850)
return btnSELECT;

// Para V1.0 comenta o outro limite
e use o abaixo:

/*

if (adc_key_in
50) return btnRIGHT;

if (adc_key_in
195) retornar btnUP;

if (adc_key_in
380) return btnDOWN;

if (adc_key_in
555) return btnLEFT;

if (adc_key_in
790) return btnSELECT;

*/

return btnNONE;
// quando todos os outros falharem, retorne isso.

}

void configuração(){

lcd.begin(16,
2);
//inicia a biblioteca

lcd.setCursor(0,0);
// define a posição do cursor do LCD

lcd.print(“Empurre o
botões”); // imprime uma mensagem simples no LCD

}

void loop(){

lcd.setCursor(9,1);
// move o cursor para a segunda linha “1” e 9 espaços acima

lcd.print(millis()/1000);
// exibe os segundos decorridos desde a inicialização

lcd.setCursor(0,1);
// move para o início da segunda linha

lcd_key =
read_LCD_buttons(); // lê os botões

interruptor (lcd_key){
// dependendo de qual botão foi pressionado, executamos uma ação

caso btnRIGHT:{
// aperte o botão “RIGHT” e mostre a palavra na tela

lcd.print(“DIREITO
“);

pausa;

}

caso btnLEFT:{

lcd.print(“ESQUERDA
“); // aperte o botão “LEFT” e mostre a palavra no
tela

pausa;

}

case btnUP:{

lcd.print(“UP
“); // aperte o botão “UP” e mostre a palavra no
tela

pausa;

}

case btnDOWN:{

lcd.print(“DOWN
“); // aperte o botão “DOWN” e mostre a palavra no
tela

pausa;

}

case btnSELECT:{

lcd.print(“SELECT”);
// aperte o botão “SELECT” e mostre a palavra na tela

pausa;

}

caso btnNONE:{

lcd.print(“NENHUM
“); // Nenhuma ação mostrará “Nenhum” no
tela

pausa;

}

}

}
