ATmega32, Pinouts explicou

O Atmel AVR Atmega32 é um chip de microcontrolador baseado em CMOS de baixa potência, construído na arquitetura RISC avançada do AVR. É apresentado para executar instruções tecnologicamente poderosas em cada um dos seus ciclos de relógio.

O chip também é equipado com a capacidade de atingir taxa de transferência de 1MIPS por MHz, permitindo que o administrador do sistema aplique uma proporção eficiente ou ideal de consumo de energia à velocidade de processamento.

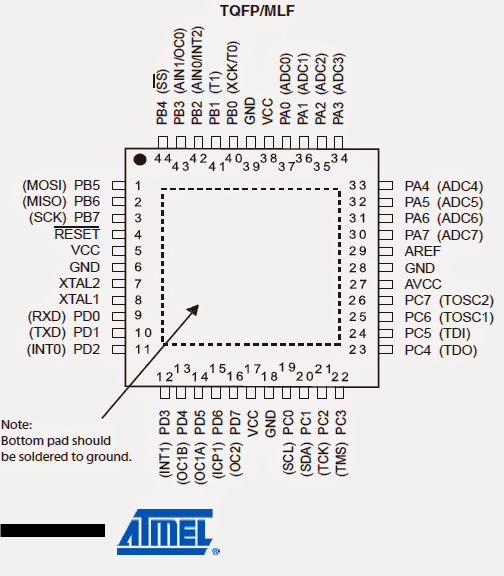

Compreender as funções de pinagem

atmega32 pinouts explicou projetos de circuitos domesticos

Os vários pinos desta unidade MCU avançada podem ser entendidos a partir dos seguintes dados:

Vcc = O pino de tensão de alimentação do IC é compatível com a tensão de alimentação digital do IC (5V)

GND refere-se a “terra” deve ser conectado ao trilho de alimentação negativo.

Porta A (PA7 … PA0): Aqui a porta A é fornecida na forma de entradas analógicas para conversores A / D. Essa porta também pode ser usada como uma porta de entrada / saída bidirecional de 8 bits, somente quando o conversor A / D for excluído do uso.
Os pinos da porta são fornecidos com resistores pull-up embutidos (cada bit é atribuído).

As saídas armazenadas na porta A também fornecem características de unidade simétricas e bem balanceadas, incluindo alta capacidade de dissipador e fonte.

Quando os pinos através de PA0 e PA7 são designados como entradas e submetidos externamente a um nível lógico baixo, eles começam a consumir corrente assim que os resistores de pull-up internos são energizados.

Todos os pinos discutidos acima têm três estados quando o reset é acionado (mesmo sem o relógio ser ativado), o estado triplo refere-se a três tipos de condições que o IC pode produzir: alto, baixo e sem resposta ou aberto.

Porta B (PB7 … PB0)Basicamente, assim como a Porta A, essa porta também é uma porta de entrada / saída bidirecional de 8 bits com resistores pull-up internos (configurados para cada bit). As características da unidade atribuídas aos pinos armazenados na porta B estão equipadas com atributos altos de dissipador e fonte.

Quando usados ​​como entradas, esses pinos geram corrente quando abaixados pelo estágio do circuito externo devido à ativação dos resistores de pull-up internos. Os pinos da porta B também são designados com uma função de três estados.

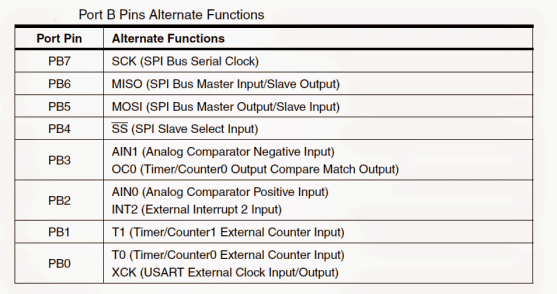

Além do acima, os pinos da porta B também podem ser usados ​​para implementar recursos especiais, como incluídos no Atmega32, listados na tabela a seguir:

1590434517 764 atmega32 pinouts explicou projetos de circuitos domesticos

Porta C (PC7 … PC0): Os pinos da porta C também desfrutam dos vários recursos característicos habilitados para a porta A e porta B.

No entanto, além das características idênticas das portas A e B, o resistor de pull-up interno para os pinos da porta C PC5 (TDI), PC3 (TMS) e PC2 (TCK) é ativado mesmo durante uma ação de redefinição em caso a interface JTAG esteja ativada

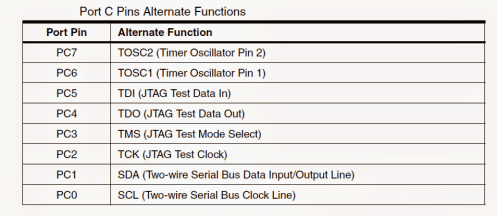

Além disso, a porta C também executa a função de interface JTAG e outros recursos específicos do ATmega32, conforme mostrado na tabela a seguir:

1590434517 622 atmega32 pinouts explicou projetos de circuitos domesticos

Porta D (PD7..PD0): Novamente, como as portas anteriores, as características fundamentais de dissipador e energia da porta D são exatamente as mesmas.

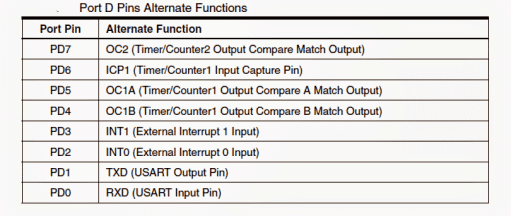

No entanto, quando usados ​​como alternativa, esses pinos podem ser usados ​​para aplicar funções especiais do ATmega32 que podem ser estudadas na tabela a seguir:

1590434518 31 atmega32 pinouts explicou projetos de circuitos domesticos

REINICIAR: Como o nome indica, a pinagem de redefinição pode ser usada para redefinir ou forçar o IC a retomar a operação; isso pode ser feito simplesmente aplicando um pulso lógico baixo aqui; no entanto, a duração mínima desse pulso não deve ser menor que o comprimento de pulso especificado do IC. Qualquer coisa mais curta que isso pode não garantir uma ação de reinicialização.

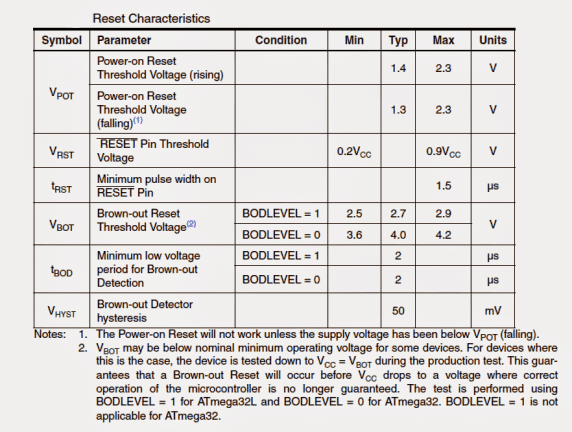

A tabela a seguir indica o comprimento mínimo de pulso de redefinição aplicável:

1590434518 77 atmega32 pinouts explicou projetos de circuitos domesticos

XTAL1: Pode ser usado para prender a uma determinada frequência e permitir uma resposta de frequência impecável através do pino de entrada do amplificador inversor e do circuito de entrada do circuito de produção do relógio interno.

XTAL2: Como acima, isso pode ser configurado através da pinagem de saída do amplificador do oscilador do inversor

AREF: Refere-se à pinagem de referência analógica atribuída ao estágio interno do conversor A / D



FONTE

Nota: Este foi traduzido do Inglês para português (auto)

Pode conter erros de tradução
