O artigo explica um circuito simples de backup de falha de rede para fornecer às placas Arduino uma alimentação ininterrupta durante tais situações. A ideia foi solicitada pelo Sr. Fredrik.
Especificações técnicas
Este blog deu-me muitas informações interessantes. Especialmente o circuito de alimentação com parte de backup de bateria.
A razão para isso é que estou trabalhando em um sistema baseado em Arduino para monitorar e controlar cabos de aquecimento em minha casa de verão.
Este sistema será eventualmente controlado por GSM para que eu possa obter rapidamente uma atualização sobre, por exemplo, a temperatura do banheiro.
A parte em que estou preso é que eu gostaria que o Arduino tivesse um backup de bateria de algum tipo para que ele ainda pudesse monitorar a temperatura em torno de canos de água vulneráveis e possivelmente me notificar se a energia da rede elétrica acabar. Estou pensando em usar uma bateria de carro para que ela dure por muito tempo se a energia acabar.
Que mudanças terei que fazer no circuito “Circuito de Fonte de Alimentação com Backup de Emergência” para que funcione com uma bateria de carro de 12V e ainda tenha uma carga lenta?
Agradeço antecipadamente por qualquer conselho.
Sinceramente
– Fredrik

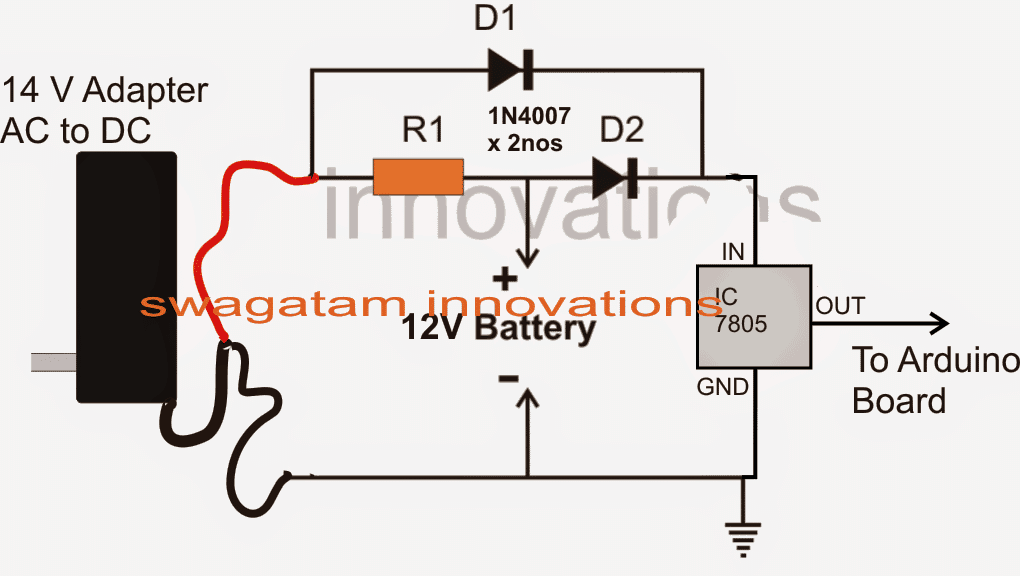

Diagrama de circuito
O design
A maneira mais simples de implementar a aplicação proposta é usando dois diodos como mostrado no diagrama acima.
O projeto mostra dois diodos com seus cátodos conectados e ânodos terminados em uma fonte de 14 V e ânodos no positivo de uma fonte de bateria de 12 V, respectivamente.
Os cátodos comuns dos diodos são ainda conectados a um IC 7805 IC cuja saída é finalmente aplicada à placa Arduino.
Quando a rede está presente, a alimentação de 14 V garante o fornecimento constante de carga lenta para a bateria conectada via R1 e também alimenta o borad Arduino através de D1 e do IC 7805.
Nesta situação, o cátodo D1 experimenta um potencial muito maior do que o cátodo de D2 devido a um potencial de bateria relativamente menor no cátodo D2.
A situação acima mantém o D2 com polarização reversa, permitindo que a carga da bateria permaneça bloqueada e passe apenas a tensão do adaptador para a placa Arduino.
Mas assim que a alimentação principal falha, D1 instantaneamente para de conduzir e permite que D2 seja polarizado para frente, de modo que agora a bateria assume instantaneamente e começa a fornecer o Arduino através do IC 7805.
