O artigo a seguir discute um circuito micro UPS automático simples que pode ser usado com modems para adquirir energia ininterrupta de uma fonte CC e bateria durante falhas de energia da rede elétrica. O circuito também incorpora um corte automático de sobrecarga e um recurso de indicação de bateria fraca. O circuito foi solicitado pelo Sr. Kapil Goel.
Especificações técnicas
Oi Swagatam, Como vai você, e fiquei muito feliz em ler seu blog enquanto eu estava percorrendo os sites de circuitos para o meu requisito. Se você puder me ajudar, tenho um requisito:
Este é exatamente o que meu requisito é https://www.mini-box.com/picoUPS-100-12V-DC-micro-UPS-system-battery-backup-systemEu tenho um dispositivo operado de 12 volts, ele consome aproximadamente 35 watts certo agora eu o ligo usando um adaptador de 12 volts, mas quando a energia principal falha, ele é reiniciado.
Eu queria usar uma bateria de íon de lítio de 12 volts 2200 mh para que, sempre que houver um corte de energia, ela mude automaticamente para a bateria Além disso, o circuito deve ter proteção contra sobrecarga e indicador de bateria fraca. estou pronto para pagar por isso. Muito obrigado antecipadamente
Atenciosamente, Kapil Goel
Como funciona
O design foi realmente apresentado em um dos meus posts anteriores também, no entanto, ele não inclui um recurso de corte automático de sobrecarga. e também um indicador de subtensão.

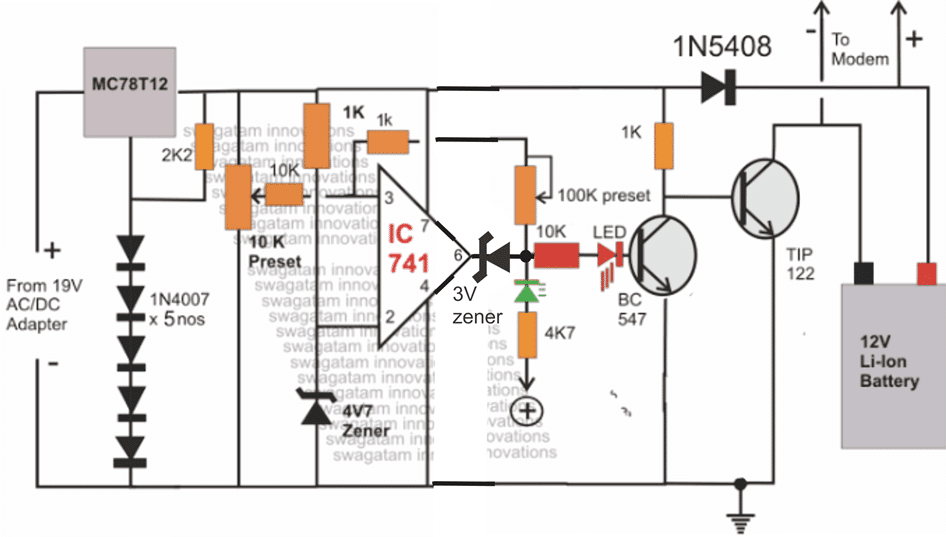

O diagrama de circuito proposto de um micro UPS automático pode ser entendido com os seguintes pontos:
A fonte de entrada é adquirida de qualquer adaptador AC/DC padrão classificado em qualquer lugar entre 15 e 19V DC, corrente em qualquer coisa acima de 1,5 amps.
A alimentação acima é regulada através de um IC 7812 cujo pino de aterramento é elevado para cerca de 2,4 V, de modo que a saída do IC é aumentada para cerca de 14,4 V em vez dos 12 V normais.
Isso é necessário porque a bateria de 12V anexada precisa ser fornecida com um potencial ligeiramente superior ao seu valor nominal.
Como o IC 741 é configurado
O estágio 741 IC é configurado como comparador.
Seu pino 2 é fixado a uma tensão de referência fixa de 4,7 V usando um diodo zener de classificação adequada.
O pino 3 é manipulado como a entrada de detecção se o IC for por meio de uma predefinição ajustável.
A predefinição é ajustada de modo que o potencial no pino 3 exceda o potencial no pino 2 quando a tensão da bateria cruzar a marca de 13,5 V.
Contanto que a situação acima não seja detectada, a saída do IC no pino 6 permanece no nível inicial de tensão zero, o que, por sua vez, mantém o transistor BC547 desligado. Com o BC547 sendo desligado, o TIP122 tem a chance de conduzir através do resistor de 1K e carrega a bateria conectada.
Os terminais da bateria são conectados diretamente ao modem que está sendo usado para alguma aplicação.
Isso permite que o modem permaneça alimentado através do adaptador AC/DC externo enquanto a bateria é carregada simultaneamente.
A bateria pode carregar livremente até atingir o limite de sobrecarga quando a saída no pino 6 do IC for alta, ligando o transistor BC547 conectado.
A comutação acima corta a polarização da base para o transistor TIP122 e impede que a bateria fique mais carregada. Isso não afeta o modem, pois continua a adquirir energia da fonte de alimentação externa.
Durante uma falha de rede, a alimentação do adaptador externo é inibida e o modem começa a receber alimentação de reserva da bateria.
Como nenhum relé é usado, a transição ocorre em microssegundos, o que mantém o fornecimento do modem interrompido durante falhas de energia ou mesmo sob fortes flutuações de energia.
Se a rede ficar ausente por muito tempo e a bateria atingir seu limite de descarga, a situação é imediatamente indicada com o LED verde, que também pode ser substituído por uma campainha. O modem deve ser desligado então, para evitar danos à bateria devido à descarga excessiva.
O ajuste da predefinição de 100K determina a marca do limite de baixa tensão ou a indicação mais baixa. nível.
Quando o LED verde estiver aceso, ele permanecerá aceso até que a bateria esteja totalmente carregada, da mesma forma, quando o LED vermelho acender, permanecerá aceso até que o LED verde acenda ou quando o nível de tensão da bateria cair abaixo do limite inferior definido.

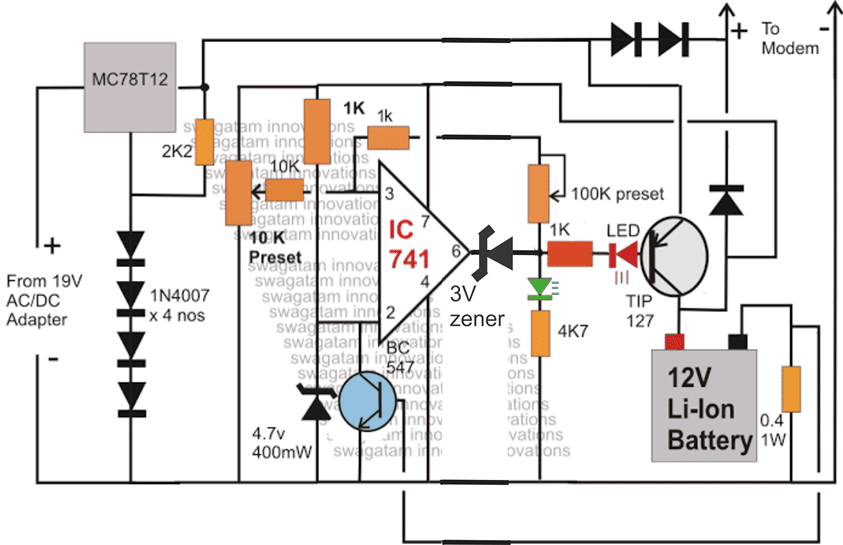

Usando um BJT PNP para o Circuito Carregador acima
O circuito acima também pode ser configurado da seguinte maneira, aqui as indicações do LED são invertidas, significando que o LED vermelho mostra baixa tensão enquanto o LED verde indica limite de alta tensão.
O circuito a seguir também incorpora um recurso de limitação de corrente que pode ser usado para fornecer um carregamento controlado de corrente para a bateria conectada.
FEEDBACK do Sr. Kapil
Olá Swagat,
Obrigado pelo circuito .. Eu realmente apreciei sua resposta rápida e gentil ..
Tenho algumas perguntas sobre o mesmo.
1) Qual será a corrente máxima que ele suportará, meu dispositivo requer pelo menos 5 amperes 12 volts, isso será capaz de lidar com isso.
2) De acordo com o circuito, posso ver que você conectou diretamente o modem à bateria, mas se não estiver errado, isso significa que o modem continuará recebendo energia da bateria e a bateria não será carregada?
Por favor, eu elimino essa confusão.
Também estou usando uma bateria de íon de lítio, que tem uma voltagem de 12,6 volts com carga total e 11 quando descarregada.
Além disso, meu volt de entrada também é de 12 volts, não posso usar um adaptador de voltagem mais alta .. ele será capaz de carregar minha bateria ao máximo.
Cumprimentos,
Kapil Goel
A minha resposta
Olá Kapil,
Atualmente, o circuito mostrado acima é classificado em 3 amperes no máximo, então talvez eu precise alterar o design para atender às suas necessidades, no entanto, a tensão de entrada precisará estar acima de 13V, caso contrário, a bateria nunca será carregada de maneira ideal.
A conexão direta da bateria com o modem não afetará o carregamento da bateria enquanto a alimentação da fonte de entrada estiver ativa…. ambas as saídas serão atendidas simultaneamente. Atenciosamente.

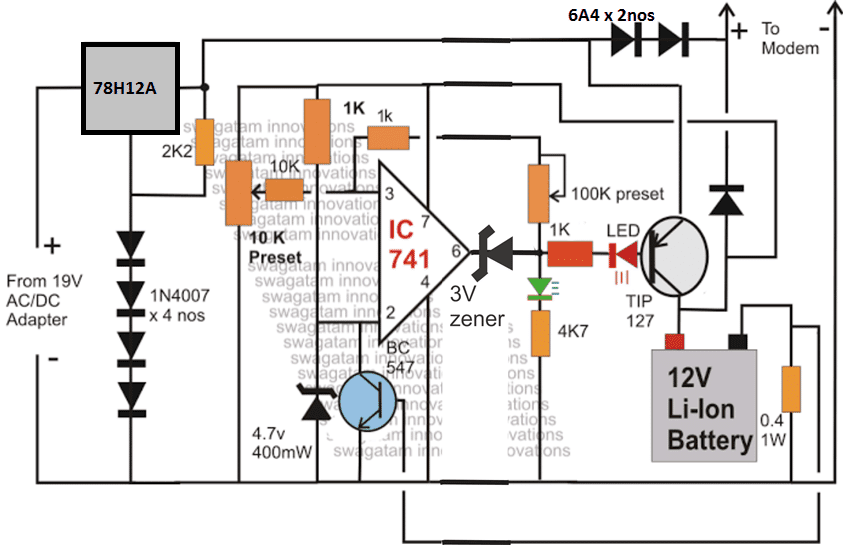

O projeto de circuito micro UPS de 5 AMP modificado:
