O post explica um circuito simples de controlador de bomba de água de jato monofásico usando sensor de nível de interruptor de palheta magnético e um circuito de set/reset. A ideia foi solicitada pelo Sr. Nanigopal mahata
Especificações técnicas
- Eu sou seu seguidor do blog, procurei em todos os blogs por controlador automático de bomba submersível, mas não consigo entender qual é o circuito controlador de bomba de jato único.
- Ajude-me com um diagrama de circuito onde eu possa usar dois relés de 12 volts e 10 amperes (single pole throw) e dois reed switch (para detecção de nível).
- Mencione também a classificação do transformador para controlar todo o circuito e mencione o ic que é adequado… o mais rápido possível.
O design

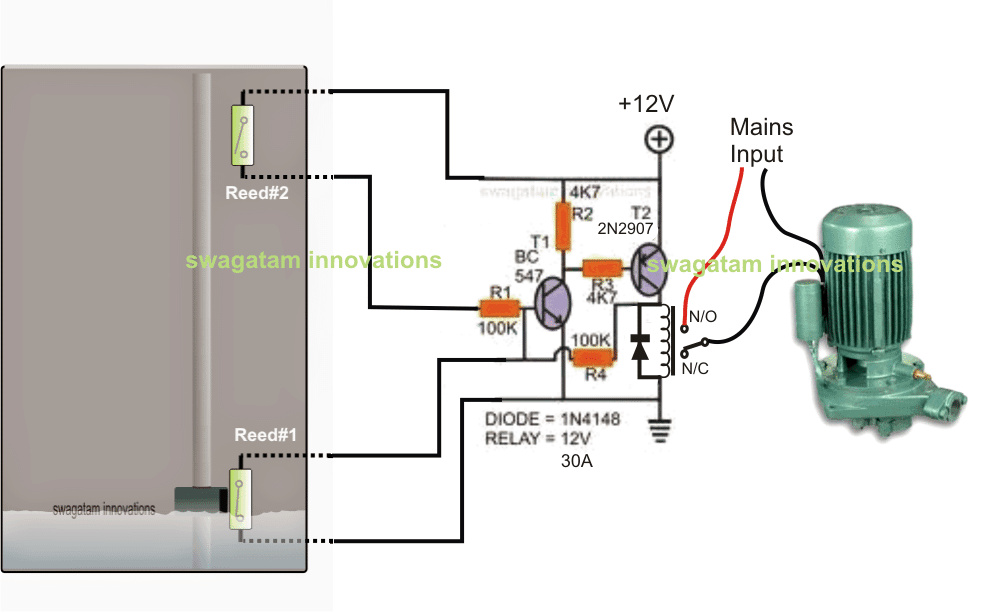

O diagrama mostra o circuito controlador de bomba de jato de água monofásico proposto, consistindo de sensores de nível de água usando interruptores reed e um estágio de trava de reinicialização de conjunto transistorizado.
Eu já expliquei como fazer sensores de água baseados em interruptores de palheta, também chamados de interruptores de bóia, você pode consultar o artigo vinculado para obter informações detalhadas sobre o mesmo.
O circuito de trava transistorizado é feito através de um par de transistores que são projetados para travar e destravar em resposta às operações relevantes da chave reed.
Os dois interruptores de palheta, conforme mostrado no diagrama, estão posicionados para detectar os níveis de água alto/baixo, quando o nível de água está baixo, o flutuador magnético é mantido próximo ao interruptor de palheta inferior e quando o nível de água atinge o topo do tanque, o flutuador magnético aproxima-se do interruptor reed superior. Durante essas duas ocasiões, o interruptor reed relevante é acionado.
No nível superior da água, a chave reed superior fecha, que por sua vez trava o circuito de trava do transistor, ativando o relé.
Os contatos do relé então ligam o motor da bomba de água de jato monofásico conectado.
O motor a jato começa a esvaziar o tanque, até que o nível da água atinja o limite inferior que aciona a chave reed inferior, quebrando rapidamente a trava do transistor.
Com a trava desabilitada o relé é DESLIGADO. Esta ação para imediatamente o motor da bomba de jato, até que o tanque seja enchido novamente até o topo para iniciar o ciclo de comutação.
