O artigo explica como controlar uma válvula de bomba submersível de dois tubos para garantir que o tubo que traz a água municipal tenha sempre a principal preferência à fonte de água do poço. O circuito também está equipado com um recurso de corte de transbordamento do tanque. A idéia foi solicitada pelo Sr. Prashant.

Objetivos e Requisitos do Circuito

Sou grande fã do seu blog. Eu gosto da sua lógica e circuito. Basicamente sou Soft eng mas meu hobby é eletrônico. Sempre leio seu blog e faço circuito. Tenho o prazer de lhe dizer que fiz o circuito controlador de fluxo de água semiautomático do seu blog e está funcionando nos últimos 5 a 6 meses. Economizou muita água e eletricidade. Obrigada.

Primeiro vou informar minha configuração e requisito.

Tenho 2 tubos ligados ao ponto de entrada de sucção da bomba de água e opero manualmente. O 1º tubo é para água da corporação (água potável vem diariamente às 17h) e o 2º é ligado ao tanque de água subterrâneo. Portanto, se eu ligar a 1ª válvula, o tanque aéreo será preenchido com água da corporação e, se a 2ª válvula estiver ligada, o tanque aéreo será preenchido com água do tanque subterrâneo.

Agora minha exigência é

1) Sempre que a água da corporação chegar OU sentir o fluxo de água no 1º tubo, a bomba de água deve iniciar automaticamente e também interromper a sucção do tanque de água subterrâneo para que apenas a água da corporação seja abastecida no tanque superior. (Apenas pensei, podemos usar a válvula solenóide para impedir que a água seja puxada do tanque subterrâneo)

2) Pare a bomba de água quando o tanque superior estiver cheio.

3) Também opero manualmente a válvula e armazeno a água potável da corporação em um tanque subterrâneo. Podemos parar a bomba de água quando o tanque subaquático estiver cheio.

O design

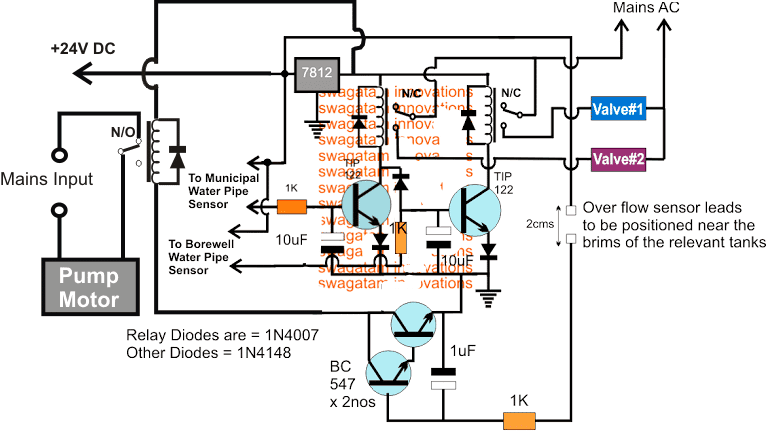

A ideia solicitada de controlar automaticamente o abastecimento de água de uma bomba submersível de duas válvulas pode ser implementada com o seguinte esquema

CIRCUITO CONTROLADOR DE VÁLVULA DE BOMBA DE ÁGUA DE DOIS TUBOS

A ideia é bastante simples, os dois relés controlam as duas válvulas individualmente sempre que os drivers dos transistores associados são acionados através das fontes de abastecimento de água relevantes.

Os pontos do sensor de base do transistor superior esquerdo devem ser conectados ao cano de água municipal e este estágio de retransmissão do transistor se torna o controlador preferido do abastecimento de água ao tanque superior.

Sempre que o abastecimento de água municipal estiver ativo, este relé de transistor permanece ativado, certificando-se de que a válvula nº 2 esteja aberta e que a água municipal possa encher o tanque superior.

Enquanto o abastecimento de água municipal estiver presente, o estágio do relé do transistor do lado superior direito fica inativo pelo aterramento de sua base através do coletor do transistor esquerdo.

Em um evento em que o abastecimento de água municipal está ausente e a água do poço está presente, o estágio de relé do transistor superior direito torna-se ativo e liga a válvula #1 permitindo que a bomba sugue a água do poço para o tanque associado.

Durante este tempo, se suponha que a água municipal seja liberada, como explicado anteriormente, o relé da válvula nº 1 é instantaneamente desativado pelo transistor do relé da válvula nº 2, permitindo que a água municipal entre no tanque superior em vez da água do poço.

Os dois transistores BC547 dispostos em par Darlington são usados ​​para detectar a situação de transbordamento dos tanques relevantes, seja o tanque aéreo ou o tanque subterrâneo, o par BC547 liga instantaneamente e aterra os sinais básicos dos transistores do driver do relé, desabilitando o relés e as válvulas anexadas, para que o motor da bomba seja desligado e os tanques sejam impedidos de transbordar.

Os sensores poderiam ser construídos com um par de hastes de latão devidamente estanhadas com solda e limpas com lixa e acetona. A distância entre os cabos do sensor não deve ser superior a 2 cm e deve ser bem fixada sobre uma base não condutora

Os sensores podem ser vistos aplicados separadamente com um positivo de 24V para garantir uma condução eficaz da corrente através dos cabos do sensor, mesmo na presença de água corrente.
